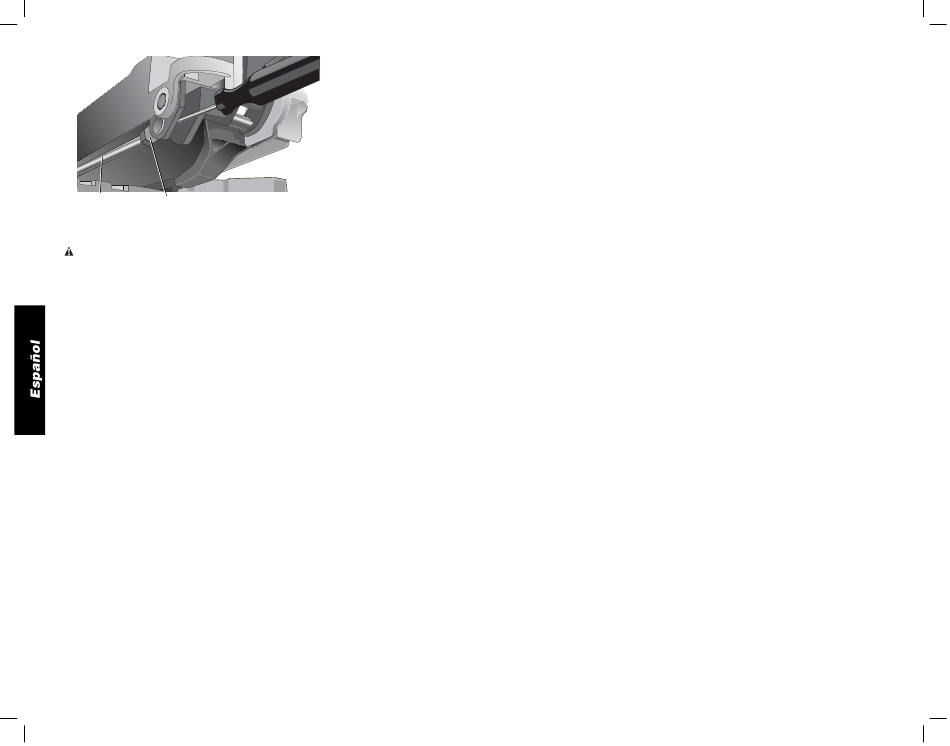

FIG. 10
BARRA DE
TUERCA DE
BLOQUEO
SEGURIDAD
DE INGLETE

Cepillos

ADVERTENCIA: Apague la herramienta y desconéctela
de la fuente de alimentación antes de intentar moverla,
cambiar accesorios o hacer ajustes y hágalo como lo
indican las instrucciones de ajuste del láser.
Inspeccione regularmente los cepillos de carbono; para
hacerlo, desenchufe la herramienta, quite la tapa de
extremo del motor (Fig. 4), levante el resorte del cepillo y
retire el montaje de cepillos. Mantenga los cepillos limpios
de manera que puedan deslizarse cómodamente en sus
guías. Al reemplazar un cepillo usado, observe la posición
en la que se encuentra en el soporte, a fin de colocar
el nuevo cepillo en la misma posición. Los cepillos de
carbono tienen diversos símbolos estampados en sus
lados, y si el cepillo se ha gastado hasta aproximada-
mente 12,5 mm (1/2 pulgada) del resorte, dejará de
ejercer presión, por lo que habrá que reemplazarlo. Utilice
solamente cepillos D WALT idénticos. Es fundamental
E
utilizar cepillos de la calidad adecuada para que el
freno eléctrico funcione correctamente. En los centros de
servicio D WALT podrá conseguir nuevos montajes de
E
cepillos. Se debe dejar que la herramienta funcione a
prueba (sin carga) durante diez minutos antes de uti-
lizarla, para que los cepillos nuevos se asienten. El freno
eléctrico puede presentar fallas en su funcionamiento
hasta que los cepillos estén adecuadamente asentados
(gastados). Vuelva a colocar la tapa de inspección de
cepillos luego de inspeccionar o reparar los cepillos.
Durante el funcionamiento "de prueba" NO ATE, ENCINTE
O BLOQUEE EL INTERRUPTOR DISPARADOR.
SOSTÉNGALO ÚNICAMENTE CON LA MANO.

Controles

La sierra ingletadora compuesta tiene varios controles prin-
cipales, que serán analizados brevemente a continuación.
Para obtener más información acerca de estos controles,
consulte las secciones anteriores correspondientes.
CONTROL DE INGLETE (FIG. 7)
La palanquita de bloqueo / regulación y disparador de
retención de inglete le permiten realizar cortes angulares
de 60 grados hacia la izquierda y de 50 grados hacia la
derecha. Para regular el inglete de la sierra, levante la
palanquita de bloqueo / regulación de inglete, empuje el
botón cerrojo de inglete y fije el ángulo de inglete que
desea en la escala de inglete. Presione la palanquita de
bloqueo para trabar la mesa de la sierra.
INTERRUPTOR DISPARADOR
El interruptor disparador (Fig. 4) enciende y apaga la
sierra. El disparador tiene un orificio donde se puede inser-
tar un candado para asegurar la sierra.
PALANCA DE ANULACIÓN DEL CERROJO DE
INGLETE (FIG. 7)
La anulación del cerrojo de inglete permite que la sierra
sobrepase los ángulos de tope comunes. Para sobrepasar
los ángulos de tope comunes, empuje el botón cerrojo de
inglete y mueva la palanca de anulación de bloqueo de
inglete a la posición vertical.
CONTROL DE BISEL (FIG. 8)
Las palancas de cerrojo de bisel y la palanquita de
bloqueo de bisel le permiten fijar el ángulo de la sierra a
48 grados hacia la izquierda y derecha. La sierra cuenta
con dos palancas de cerrojo de bisel, una a cada lado de la
cubierta de soporte trasero. Solamente se debe usar una
para mover el bisel hacia cualquiera de las direcciones.
La palanquita de bloqueo de bisel se encuentra arriba de
la cubierta de soporte trasero. Para fijar el ángulo de la
sierra, afloje la palanquita de bloqueo de bisel. Levante una
de las palancas hasta aproximadamente 45 grados y fije el
ángulo de bisel que necesita en la escala de bisel. Hay dos
escalas de bisel para su comodidad. Trabe la palanquita
de bloqueo de bisel para fijar el bisel. Las palancas cerrojo
de bisel se pueden levantar verticalmente para anular los
ángulos comunes de tope.
La palanquita de bloqueo de bisel permite una rotación
limitada. La palanquita se puede volver a orientar para
compensar el desgaste normal. Si el bisel de la sierra se
mueve mientras la palanquita de bloqueo de bisel está
ajustada, entonces ésta deberá volver a ser orientada.
Para ajustar la palanquita de bloqueo de bisel, quite el
tornillo del centro de la palanquita. Cuidadosamente
levante la palanquita con un destornillador de hoja plana.
Vuelva a orientar e instalar la palanquita de forma que
soporte el bisel cuando esté apretada. Instale y apriete el
tornillo.
PERILLA DE BLOQUEO DE RIEL (FIG. 4)
La perilla de bloqueo de riel le permite bloquear la cabeza
de la sierra firmemente para evitar que se deslice sobre los
rieles. La cabeza de la sierra tiene que estar bloqueada
para realizar determinados cortes o transportar la sierra.
TOPE DE RANURAS (FIG. 4)
El tope de ranuras le permite cortar ranuras. Moviendo la
palanca hacia el frente de la sierra y apretando el tornillo
de ajuste se cambia la profundidad del corte de la ranura.
12
Moviendo la palanca hacia la parte de atrás de la sierra se
desvía el tope de ranuras.
PESTILLO DE SEGURIDAD (FIG. 4)
Para bloquear la cabeza de la sierra en la posición hacia
abajo, empuje la cabeza hacia abajo, presione el pestillo y
suelte la cabeza de la sierra. Así se sostendrá la cabeza de
la sierra en forma segura hacia abajo para poder trasladar
la herramienta de un lugar a otro. Para soltarla, presione la
cabeza de la sierra hacia abajo y retire el pestillo.
Operación
Enchufe la sierra en cualquier fuente de alimentación
doméstica de 60 Hz. Consulte el voltaje en la placa de la
herramienta. Asegúrese de que el cable no interfiera con
su trabajo.

INTERRUPTOR

Para encender la sierra, oprima el interruptor disparador.
Para apagarla, suelte el interruptor. Permita que la hoja
alcance la velocidad máxima de rotación (rpm) antes de
realizar el corte. Suelte el interruptor disparador y permita
que el freno detenga la hoja antes de levantar la cabeza
de la sierra. No hay ningún dispositivo para bloquear
el interruptor en encendido, pero en el orificio del
disparador se puede insertar un candado para bloquear la
sierra apagada.

CORTES CON LA SIERRA

Si no se utiliza la función de deslizamiento, asegúrese
de que la cabeza de la sierra esté lo más atrás posible
y que la perilla de bloqueo de riel esté ajustada. Esto
evitará que la sierra se deslice por los rieles cuando la
pieza esté colocada.
NOTA: Aunque esta sierra corta madera y muchos
materiales no ferrosos, limitaremos nuestro análisis
solamente al corte de madera. Las mismas pautas se
aplican a otros materiales. NO CORTE MATERIALES
FERROSOS (HIERRO Y ACERO) O MAMPOSTERÍA
CON ESTA SIERRA. No emplee hojas abrasivas.

CORTES TRANSVERSALES

No se recomienda cortar muchas piezas, aunque es
posible hacerlo en forma segura siempre que cada pieza
esté sostenida firmemente contra la mesa y el reborde.
Una vez que la sierra haya alcanzado velocidad (al cabo
de 1 segundo), baje el brazo uniforme y lentamente para
cortar a través de la madera. Espere a que la hoja se
detenga por completo para levantar el brazo.
Los cortes transversales se realizan cruzando la veta de
la madera en cualquier ángulo. Los cortes transversales
rectos se realizan con el brazo del inglete en la posición
de cero grado. Fije y bloquee el brazo del inglete en cero,
sostenga la madera firmemente sobre la mesa y contra el
reborde. Con la perilla de bloqueo de riel apretada, enci-
enda la sierra accionando el interruptor disparador que se
muestra en la Fig. 4.
