CEBORA S.p.A.

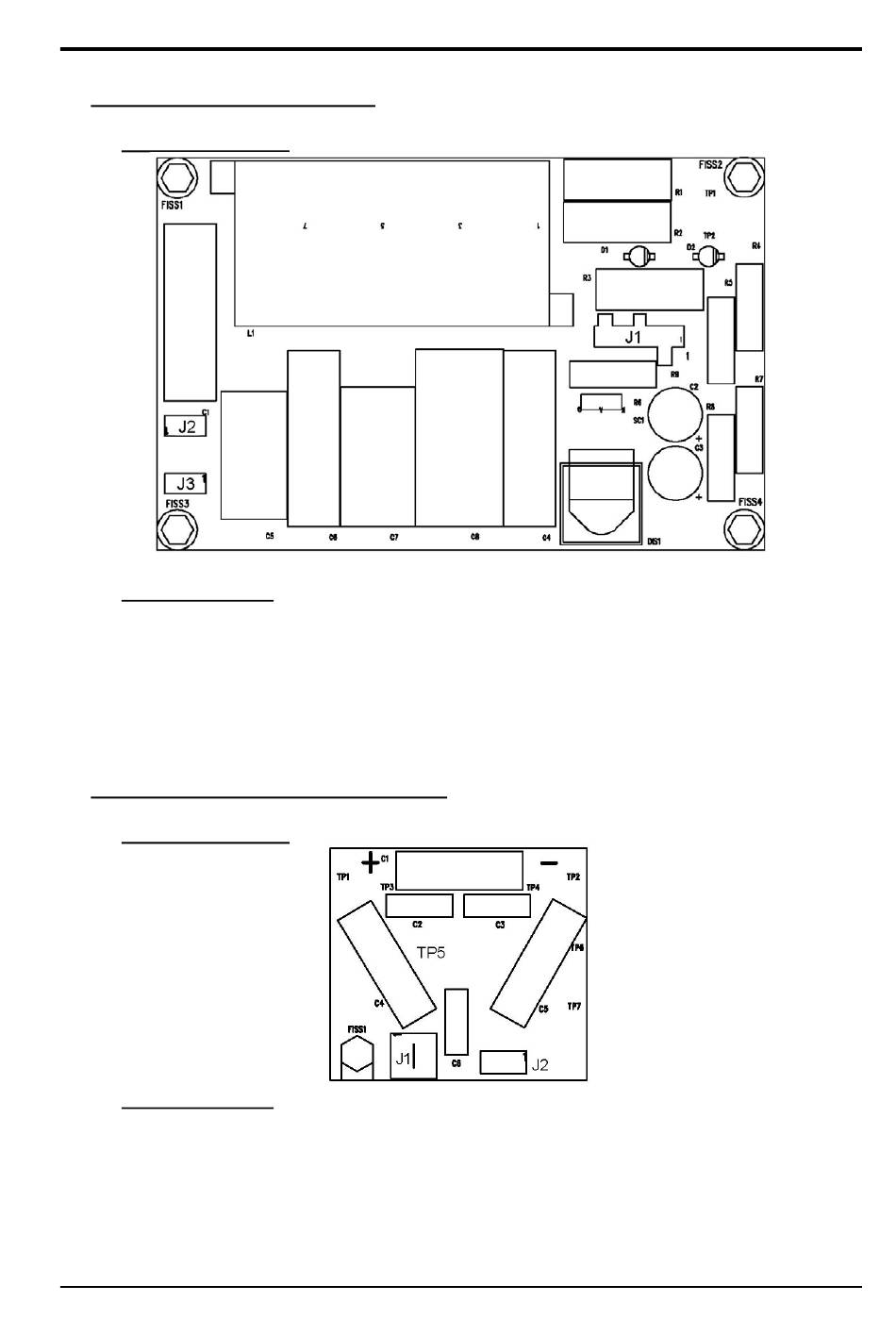

5.8 - Tarjeta HF (25) cod. 5.602.155.

5.8.1 - Dibujo topográfico.
5.8.2 - Tabla conectores.
Conector Terminales
J1 1 - 2
J1 4 - 5
- J2 - J3

5.9 - Tarjeta filtro-HF (22) cod. 5.602.165/D.

5.9.1 - Dibujo topográfico.
5.9.2 - Tabla conectores.
Conector Terminales
J1 A - B
- J2
- TP3
- TP4
- TP5
3.302.168
Función
entrada alimentación tarjeta HF (25).
entrada mando tarjeta HF (25).
salida para transformador HF (23).
Función
salida tensión de tobera antorcha.
entrada tensión de tobera antorcha.
conexión al potencial de masa (pieza por cortar).
conexión al potencial de electrodo (aguas arriba del transformador HF (23)).
conexión a tierra.
