Ajuste de los rascadores
de los rodillos
opcional
El rascador opcional del rodillo trasero funciona mejor
con un espacio uniforme de 0,5 a 1 mm entre el
rascador y el rodillo.

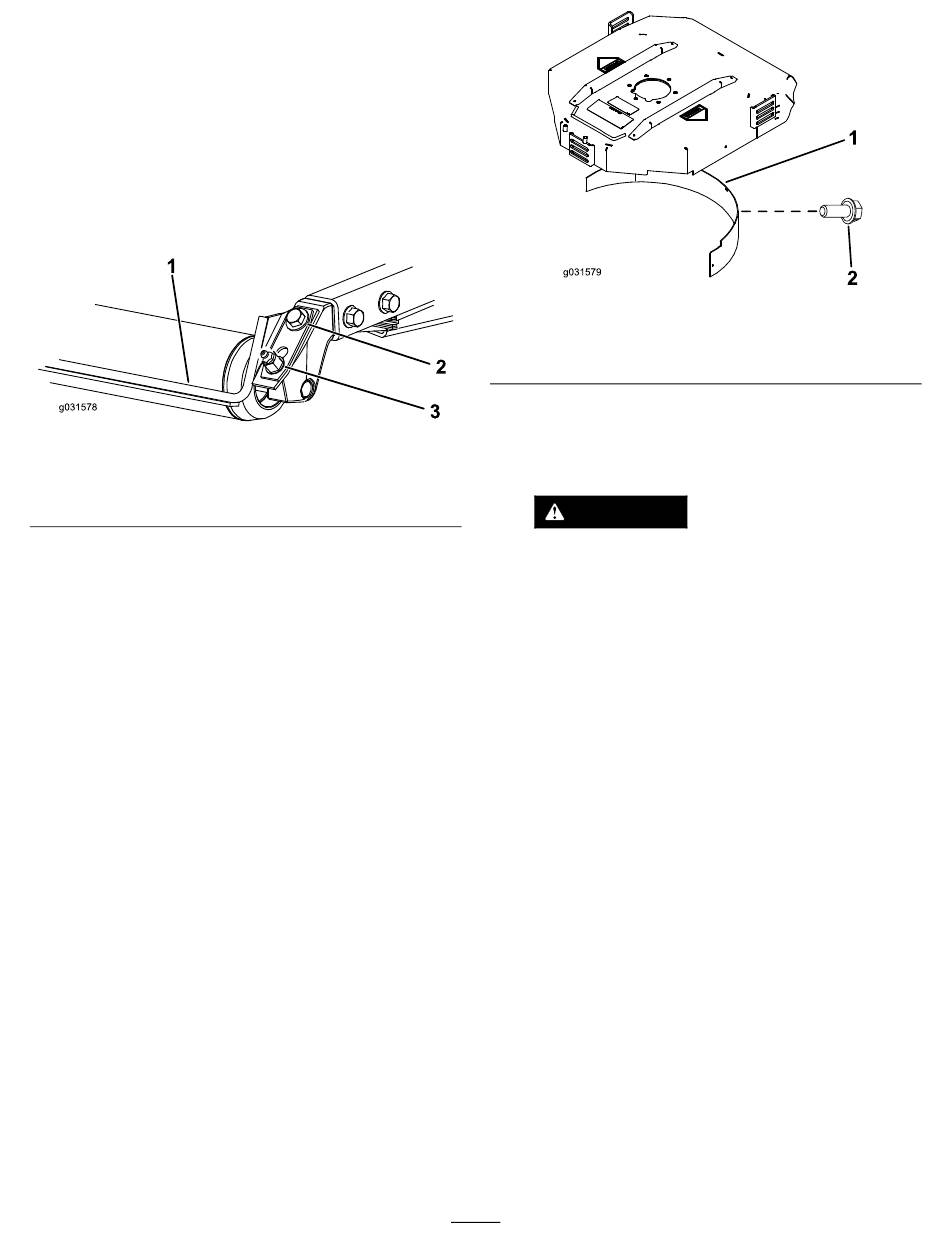

1. Afloje el engrasador y el tornillo de montaje
(Figura 8).
1. Rascador del rodillo
2. Tornillo de montaje
2. Deslice el rascador hacia arriba o hacia abajo
hasta que quede un espacio de 0,5 a 1 mm
entre la varilla y el rodillo.
3. Apriete el engrasador y el tornillo a 41 N∙m
alternando entre los dos.
Instalación del deflector de
mulching
opcional
Póngase en contacto con su distribuidor Toro
autorizado para obtener el deflector de mulching
correcto.
1. Limpie a fondo todos los residuos de los taladros
de montaje situados en la pared trasera y la
pared izquierda de la cámara.
2. Instale el deflector de mulching en el hueco
trasero y fíjelo con 5 pernos con arandela
prensada (Figura
Figura 8
3. Engrasador
9).
1. Deflector de mulching
3. Compruebe que el deflector de mulching no
interfiere con las puntas de la cuchilla y que no
g031578
sobresale de la superficie de la pared trasera
de la cámara.
PELIGRO
Si utiliza la cuchilla de elevación alta
con el deflector de mulching, la cuchilla
podría romperse, lo que podría provocar
lesiones o la muerte.
No utilice la cuchilla de alta elevación
con el deflector.
7
Figura 9
2. Perno con arandela
prensada
g031579
