El relé con funcionalidad de alimentador deberá activar la salida 1 cuando detecte el arranque de la
función 50 o 50/51 y deberá activar la salida 2 cuando detecte el arranque de la función 50N/G o
50/51N/G.
El relé con funcionalidad de generador bloqueará el disparo de la función 50 y 50/51 cuando detecte la
activación de la entrada 1 y bloqueará el disparo de las funciones 50N/G o 50/51N/G cuando detecte la
activación de la entrada 2.

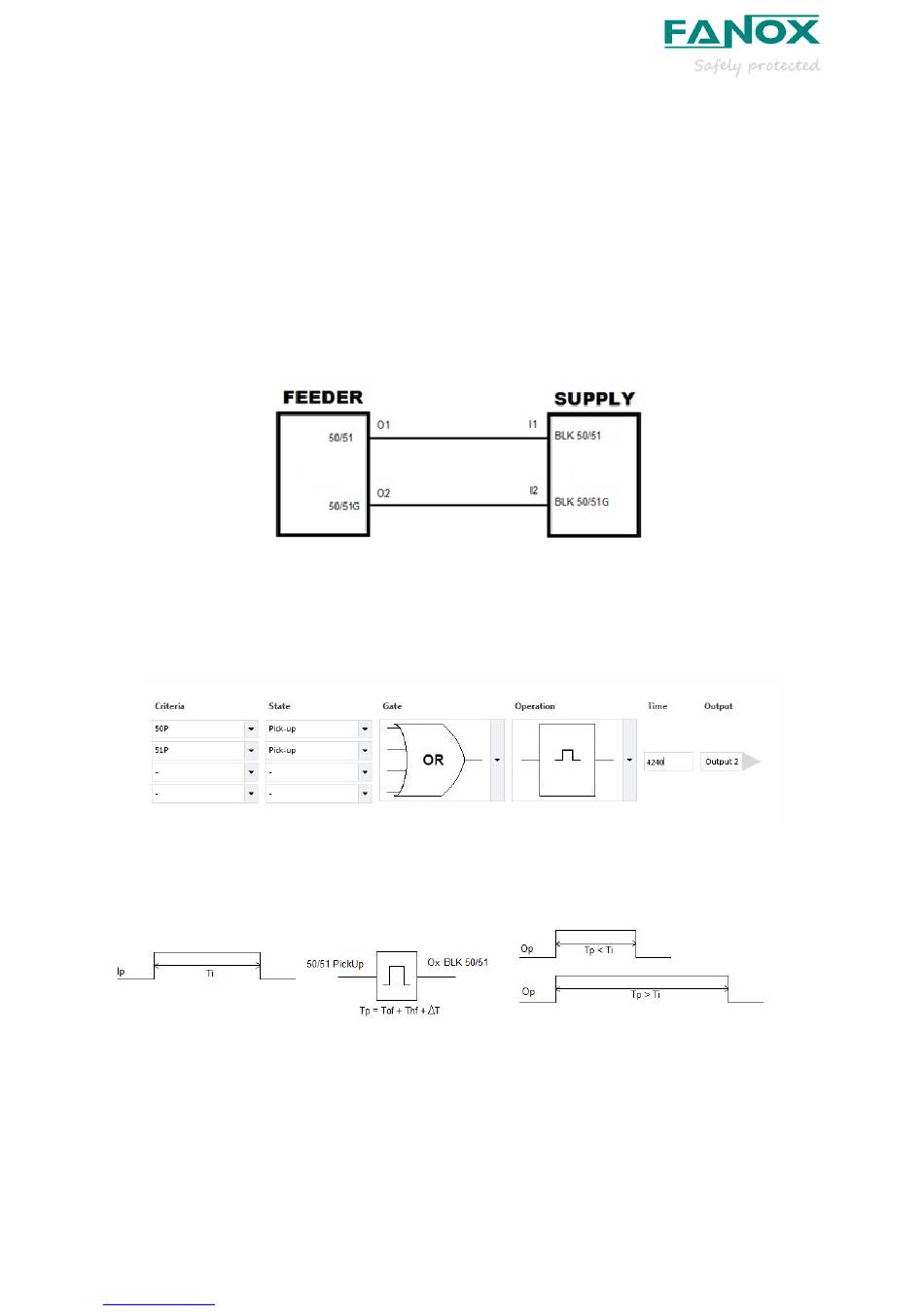

La conexión física entre los relés es la siguiente: la salida 1 del relé alimentador se conectará a la
entrada 1 del relé generador y la salida 2 del alimentador a la entrada 2 del generador.
Una vez realizadas las conexiones físicas, se deberán configurar las señales lógicas a las entradas y
salidas físicas:
El arranque de las funciones del alimentador deberá configurar las salidas a través de una puerta OR
y una operación de PULSO. El tiempo ajustado deberá ser el mismo que el tiempo de operación de las
funciones de protección más el tren de pulsos que dura la salida de disparo (aproximadamente 200ms)
más el tiempo de seguridad (para asegurarse de que la señal de disparo ha caído).
La operación PULSO proporciona una señal de pulso que bloqueará las funciones del generador el
tiempo necesario para permitir disparar al alimentador, abrir el interruptor y despejar la falta. La
operación PULSO garantiza que la salida del pulse estará activada el tiempo ajustado una vez la
entrada del pulso este activada independientemente del tiempo que se mantenga activa dicha entrada.
Tp = Tiempo del pulso (ms)
Tof = Tiempo de operación del alimentador (ms)
Thf = Tiempo de mantenimiento del disparo del alimentador (200ms)
ΔT = Tiempo de seguridad (aproximadamente 40ms)
Tos = Tiempo de operación del generador (ms)
Ths = Tiempo de mantenimiento del disparo del generador (200ms)
