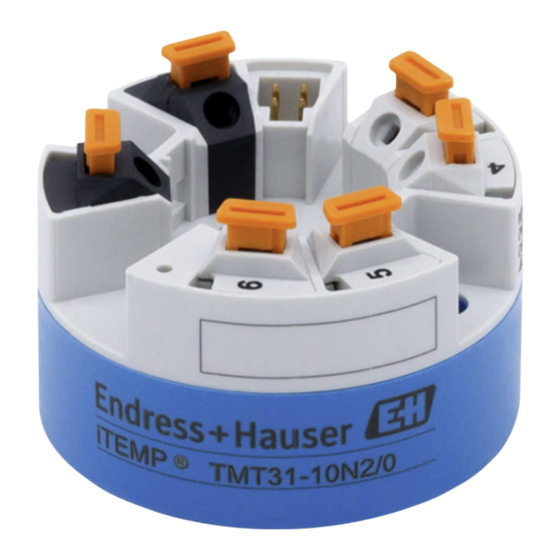

- Página 1 Products Solutions Services BA02157T/23/ES/01.21-00 71557363 2021-10-29 Válido desde versión 01.01 (versión de equipo) Manual de instrucciones iTEMP TMT31 Transmisor de temperatura...
-
Página 3: Tabla De Contenido
TMT31 Índice de contenidos Índice de contenidos Sobre este documento ....4 Diagnóstico y localización y resolución de fallos ....24 Finalidad del documento . -
Página 4: Sobre Este Documento
Sobre este documento iTEMP TMT31 Sobre este documento Finalidad del documento Este manual de instrucciones contiene toda la información que pueda necesitarse durante las distintas fases del ciclo de vida del instrumento: desde la identificación del producto, recepción de entrada del instrumento, el almacenamiento del mismo, hasta su montaje, conexión, configuración y puesta en marcha, incluyendo la localización y resolución de... -
Página 5: Símbolos Para Determinados Tipos De Información
TMT31 Sobre este documento Símbolo Significado Conexión a tierra Una borna de tierra que, para un operario, está conectado con tierra mediante un sistema de puesta a tierra. Tierra de protección (PE) Un terminal que debe conectarse con tierra antes de hacer cualquier otra conexión. -
Página 6: Símbolos De Herramientas
El documento ofrece una referencia para los parámetros, ya que equipo proporciona una explicación en detalle de cada parámetro individual del GP01182T menú de configuración. Los tipos de documentos enumerados están disponibles: En la zona de descargas del sitio web de Endress+Hauser: www.endress.com → Download Endress+Hauser... -
Página 7: Instrucciones De Seguridad Básicas
TMT31 Instrucciones de seguridad básicas Instrucciones de seguridad básicas Requisitos que debe cumplir el personal El personal que lleve a cabo la instalación, la puesta en marcha, el diagnóstico y el mantenimiento debe satisfacer los requisitos siguientes: ‣ Debe tratarse de especialistas que cuenten con una formación apropiada y cuya cualificación sea adecuada para llevar a cabo dichas funciones y tareas... - Página 8 Instrucciones de seguridad básicas iTEMP TMT31 Endress+Hauser...
-
Página 9: Recepción De Material E Identificación Del Producto
• Introduzca el número de serie que consta en la placa de identificación en la aplicación Endress+Hauser Operations App o escanee el código QR de la placa de identificación con la Endress+Hauser Operations App: se muestra toda la información sobre el equipo y la documentación técnica relativa al equipo. -
Página 10: Nombre Y Dirección Del Fabricante
Símbolos de homologación opcionales Nombre del fabricante y código de pedido 3.2.2 Nombre y dirección del fabricante Nombre del fabricante: Endress+Hauser Wetzer GmbH + Co. KG Dirección del fabricante: Obere Wank 1, D-87484 Nesselwang o bien www.endress.com Alcance del suministro El alcance del suministro de este equipo comprende: •... -
Página 11: Montaje
TMT31 Montaje Montaje Requisitos de montaje 4.1.1 Medidas Las medidas del equipo figuran en la sección "Datos técnicos" . 4.1.2 Lugar de montaje En el cabezal terminal, cara plana, según DIN EN 50446, montaje directo sobre elemento de inserción con entrada de cable (orificio central de 7 mm). -
Página 12: Montaje Habitual En América Del Norte
Montaje iTEMP TMT31 Montaje en un cabezal de conexión (cabezal de conexión de cara plana según DIN 43729) Elemento de inserción Cables de conexión Transmisor para cabezal Resortes de montaje Tornillos de montaje Tapa frontal del cabezal de conexión Entrada de cable Procedimiento para el montaje en un cabezal terminal, elemento A: 1. -
Página 13: Comprobación Tras El Montaje
TMT31 Montaje Estructura de sonda de temperatura con sensores RTD y transmisor para cabezal: 1. Monte el termopozo (1) en la tubería de proceso o en la pared del container. Fije el termopozo según las instrucciones antes de aplicar la presión de proceso. -
Página 14: Conexión Eléctrica
Conexión eléctrica iTEMP TMT31 Conexión eléctrica ATENCIÓN ‣ Desconecte la fuente de alimentación antes de instalar o conectar el equipo. Hacer caso omiso de esta indicación puede provocar daños irreversibles en los componentes del sistema electrónico. ‣ No ocupe la conexión CDI. Una conexión incorrecta puede dañar la electrónica. -
Página 15: Conexión De La Entrada Del Sensor
TMT31 Conexión eléctrica Conexión de la entrada del sensor 5.3.1 Conexión de terminales push-in A0039468 5 Conexión de terminales push-in, utilizando el ejemplo de transmisor para cabezal Elemento A, cable sólido: 1. Pele el extremo del cable. Longitud mínima de pelado 10 mm (0,39 in). -
Página 16: Comprobaciones Tras La Conexión
Conexión eléctrica iTEMP TMT31 Tenga también en cuenta el procedimiento general recogido en → 14. • Los terminales para la alimentación (1+ y 2-) están protegidos contra polaridad inversa. • La sección transversal del cable se puede consultar en la sección "Datos técnicos", →... -
Página 17: Opciones De Configuración
TMT31 Opciones de configuración Opciones de configuración Visión general de las opciones de configuración DeviceCare/ FieldCare TXU10/FXA291 TMT31 A0046628 7 Opciones de funcionamiento del transmisor para cabezal mediante interfaz CDI Estructura y funciones del menú de configuración 6.2.1 Estructura del menú... - Página 18 Opciones de configuración iTEMP TMT31 • Operator El operario de la planta solo puede cambiar los ajustes que no afectan a la aplicación –y, en particular, a la ruta de medición–, y funciones específicas de aplicación sencillas que se usan durante el funcionamiento. Sin embargo, el operario tiene acceso a la lectura de todos los parámetros.
-
Página 19: Acceso Al Menú De Configuración A Través Del Software De Configuración
Acceso al menú de configuración a través del software de configuración El software de configuración FieldCare y DeviceCare de Endress+Hauser está disponible para descargar (https://www.software-products.endress.com) o bien en un soporte de almacenamiento de datos que puede obtener a través del centro Endress+Hauser de su zona. 6.3.1 DeviceCare Alcance funcional DeviceCare es una herramienta de configuración gratuita para equipos de Endress+Hauser. -
Página 20: Establecimiento De Una Conexión
FieldCare Alcance funcional Herramienta de Endress+Hauser para la gestión de activos de la planta (PAM) basada en FDT/DTM. Permite configurar todas los equipos de campo inteligentes de un sistema y ayuda a gestionarlos. El uso de la información de estado también es una manera simple pero efectiva de comprobar su estado y condición. -
