Montaje
1.
Retirar la tapa
protectora (X) amarilla
del eje del motor,
atornillar el motor (J)
con un juego de
fijación a la brida del
engranaje (D), el buje
del engranaje (F) está
lubricado de fábrica.
2.
Montar los juegos de
fijación (3 842 523 431)
en el BS 1.
3.
Suspender el BS 1
desde abajo entre dos
ST 1 y fijarlo en las
ranuras en T.
Tenga en cuenta:
• Por motivos de seguridad
funcional, el montaje del
BS 1 en el tramo ST 1 se
debe realizar en ángulo
recto y paralelo al eje
para evitar un desgaste
prematuro según la
alineación y nivelación.
Bosch Rexroth AG, MIT: BS 1/..., 3 842 563 818/2021-11
7.6 Montaje del producto
7.6.1
Montaje entre tramos ST 1
3 842 523 431
4x
M6
M6x12
2
SW 6
10 Nm

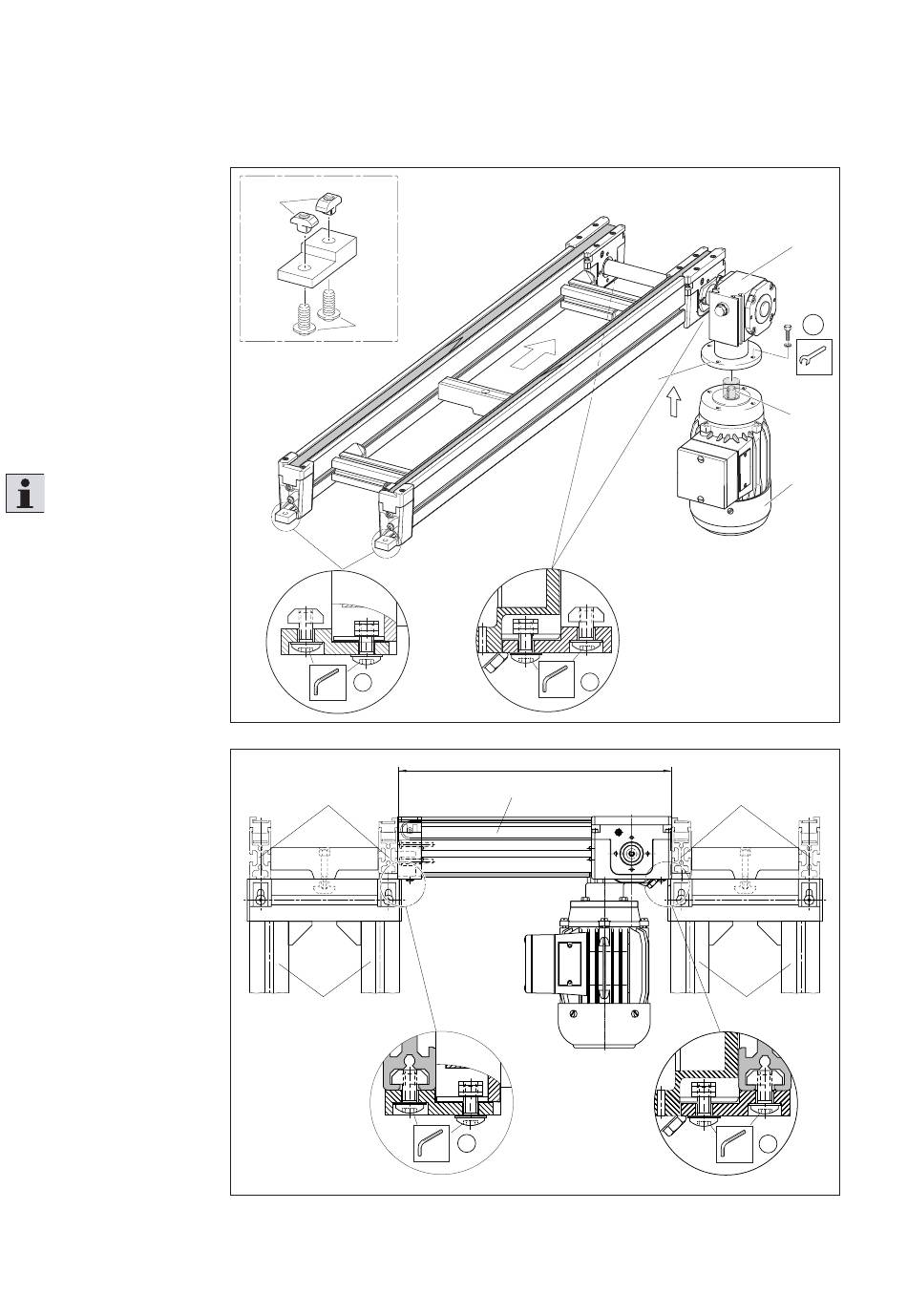

Fig. 4:
Montaje del motor (BS 1)
ST 1
SZ 1
Fig. 5:
Vista frontal del montaje del motor
2
SW 6
10 Nm
l*)
BS 1
3
SW 6
10 Nm
F
1
SW 8
D
(4x)
X
J
ST 1
SZ 1
3
SW 6
10 Nm
