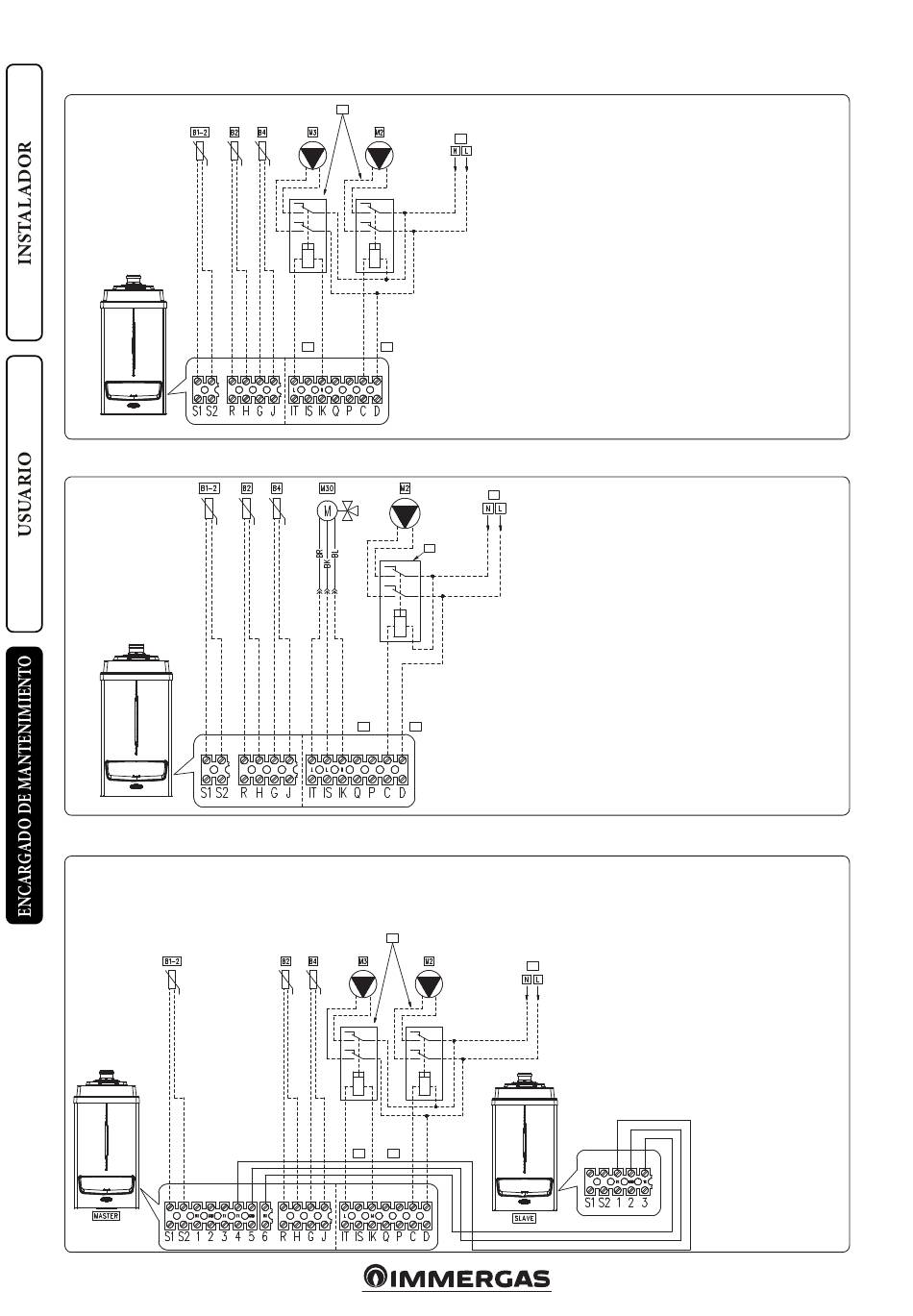

3.4 ESQUEMA ELÉCTRICO DE LA CALDERA CON CIRCULADOR SANITARIO Y SONDA DEL ACUMULADOR (opcional).
3.5 ESQUEMA ELÉCTRICO DE LA CALDERA CON SONDA DE IDA DE LA INSTALACIÓN COMÚN DE 3 VÍAS (opcional).
3.6 ESQUEMA ELÉCTRICO DE CALDERAS EN CASCADA SIMPLE CON CIRCULADOR SANITARIO Y SONDA DE LA UNIDAD
ACUMULADOR (opcional).
1 - Relé externo (opcional)
Bobina 230 Vca MÁX. 0,1 A
2 - 230 Vac 50 Hz
3 - Salida "IT"-"IK" =
230 Vca - 0,8 A Máx. cosφ ≥ 0,6
4 - Entrada "C"-"D" = Contacto limpio
Máx. 230 Vca - 0,8 A Máx. cosφ ≥ 0,6
1
2
3 4
1
3 4
Nota (sonda B1-2, B2, B4):
- Diámetro de los cables de conexión 3 ÷ 7 mm
- Sección de los cables 0,5 ÷ 1,5 mm2
1
3 4
30
Leyenda:
B1-2 - Sonda de impulsión instalación (NTC)
(opcional)
B2 - Sonda sanitario (NTC) (opcional)
B4 - Sonda externa (opcional)
M2 - Circulador de calentamiento de la
instalación (opcional)
M3 - Circulador sanitario (opcional)
Nota (sonda B1-2, B2, B4):
- Diámetro de los cables de conexión 3 ÷ 7 mm
- Sección de los cables 0,5 ÷ 1,5 mm
1 - Relé externo (opcional)
Bobina 230 Vca MÁX. 0,1 A
2 - 230 Vac 50 Hz
3 - Salida "IT"-"IK" =
230 Vca - 0,8 A Máx. cosφ ≥ 0,6
4 - Entrada "C"-"D" = Contacto limpio
Máx. 230 Vca - 0,8 A Máx. cosφ ≥ 0,6
2
Leyenda:
B1-2 - Sonda de impulsión instalación (NTC)
(opcional)
B2 - Sonda sanitario (NTC) (opcional)
B4 - Sonda externa (opcional)
M2 - Circulador del calentamiento de la
instalación (opcional)
M30 - Válvula de 3 vías (opcional)
Nota (sonda B1-2, B2, B4):
- Diámetro de los cables de conexión 3 ÷ 7 mm
- Sección de los cables 0,5 ÷ 1,5 mm
1 - Relé externo (opcional)
Bobina 230 Vca MÁX. 0,1 A
2 - 230 Vac 50 Hz
3 - Salida "IT"-"IS"-"IK" =
230 Vca - 0,8 A Máx. cosφ ≥ 0,6
4 - Entrada "C"-"D" = Contacto limpio
Máx. 230 Vca - 0,8 A Máx. cosφ ≥ 0,6
Leyenda:
B1-2 - Sonda de impulsión instalación (NTC)
(opcional)
B2 - Sonda sanitario (NTC) (opcional)
B4 - Sonda externa (opcional)
M2 - Circulador del calentamiento de la instalación
(opcional)
2
M3 - Circulador sanitario (opcional)
Nota (Bus de conexión):
- Diámetro de los cables de conexión 3 ÷ 7 mm
- Sección de los cables 0,5 ÷ 1,5 mm
- Longitud máxima de 3 m
Nota: sonda B1-2, B2, B4 de conexión a la caldera
MASTER.
2
3-4
2
3-5
2
3-6
