PORTABOQUILLAS " BD " (BOQUILLA DOBLE)

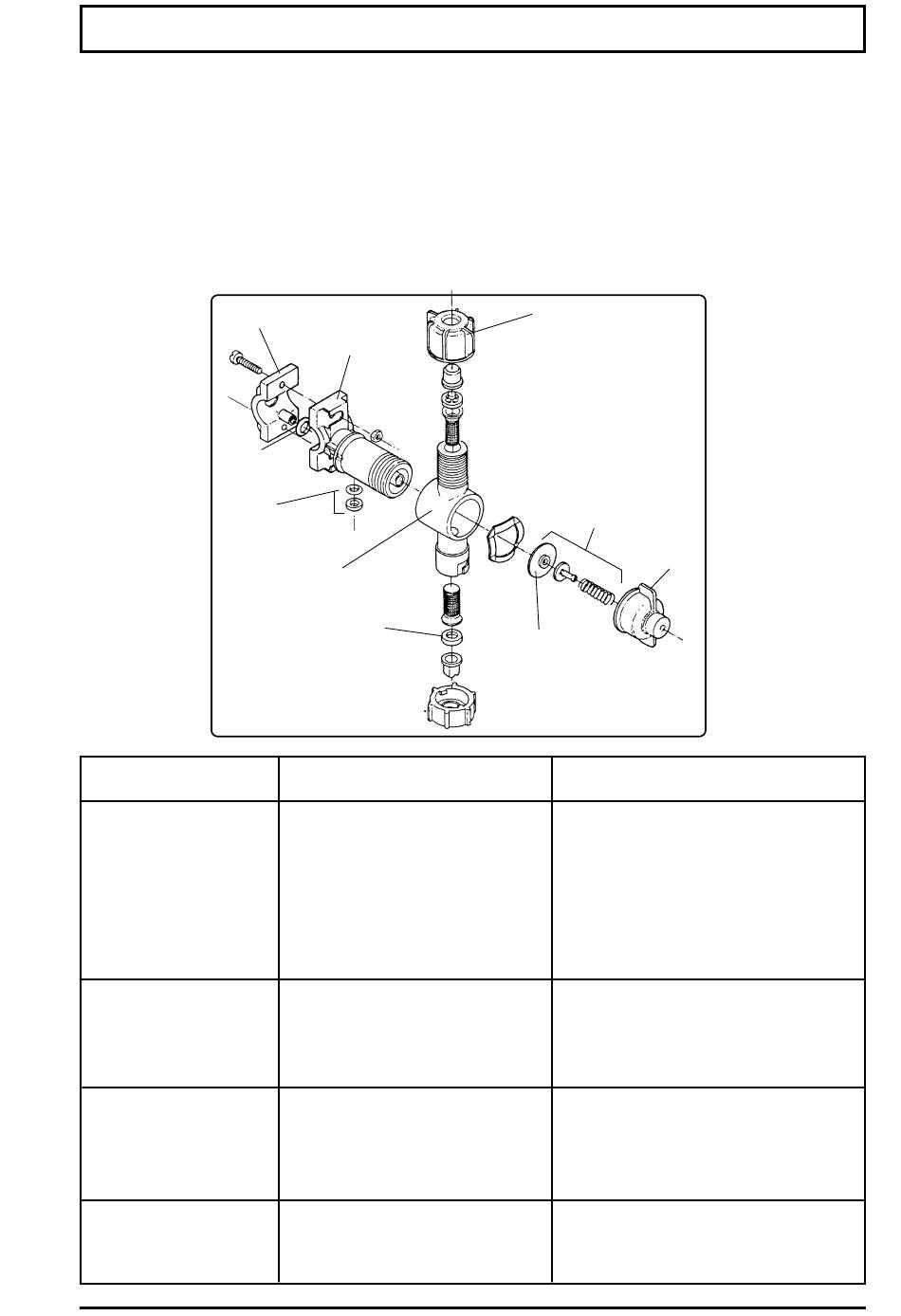

El portaboquillas BIJET es montado con una boquilla del tipo cono y otra abanico, todas en
cerámica, y tiene una válvula antigoteo que corta el flujo de líquido cuando la presión cae para 14
lbf/pul² evitando el goteo.
Después de uso prolongado surgirá la necesidad de hacer un servicio de mantenimiento en la
válvula antigoteo. Presentamos en la tabla abajo los problemas que podrán aparecer, sus causas
y correcciones.
4
3
PROBLEMAS
Válvula
no sella
Fuga entre el
portaboquillas y
el cuerpo
Fuga en la conexión
con el tubo
Fuga entre el
portaboquillas y
la boquilla
MANTENIMIENTO
cuerpo de
la boquilla
2
portaboquillas
6
CAUSAS
a - Falta de aprieto en la tuerca nº
1.
b - Impurezas en el diafragma.
c - Rotura del diafragma.
d - Rotura del diafragma con pos-
terior depositación del producto.
a - Falta del empaque nº 2.
b - Empaque nº 2 averiado.
c - Falta de aprieto en la tuerca
nº 1.
a - Faltaanillo de cierre herm. nº 3.
b - Anillo de cierre herm.nº 3
averiado.
c - Falta aprieto en la pieza nº 4.
a - Falta aprieto en la tuerca nº 5
b - Base del filtro averiada nº 6.
5
conjunto del
émbolo
diafragma

CORRECCIONES

a - Apriete la tuerca nº 1.
b - Retire y limpie el diafragma.
c - Sustituya el diafragma.
d - Sustituya el diafragma y limpie el
conjunto de émbolo.
a - Coloque el empaque nº 2.
b - Sustituya el empaque nº 2.
c - Apriete la tuerca nº 1.
a - Coloque el anillo nº 3.
b - Sustituya el anillo de cierre herm.
nº 3.
c - Apriete la pieza nº 4.
a - Apriete la tuerca de la boquilla nº 5.
b - Sustituya el filtro nº 6.
