8.2 Aplicación 2
El control TERMOSTATO DE AMBIENTE para refrigeración o calefacción de estancias se debe ajustar en la interfaz
de usuario. Se puede ajustar de tres maneras: AJUSTE DE MODO/UNA ZONA/ZONA DOBLE. La monobloc se
puede conectar a un termostato de ambiente de alta tensión y a un termostato de ambiente de baja tensión. También
se puede conectar un panel de transferencia de termostato. Es posible conectar otros seis termostatos al panel de
transferencia del termostato. Consultar 9.7.6/5) "Para el termostato de ambiente" para el cableado. (Véase 10.5.6
"TERMOSTATO DE AMBIENTE" para el ajuste)

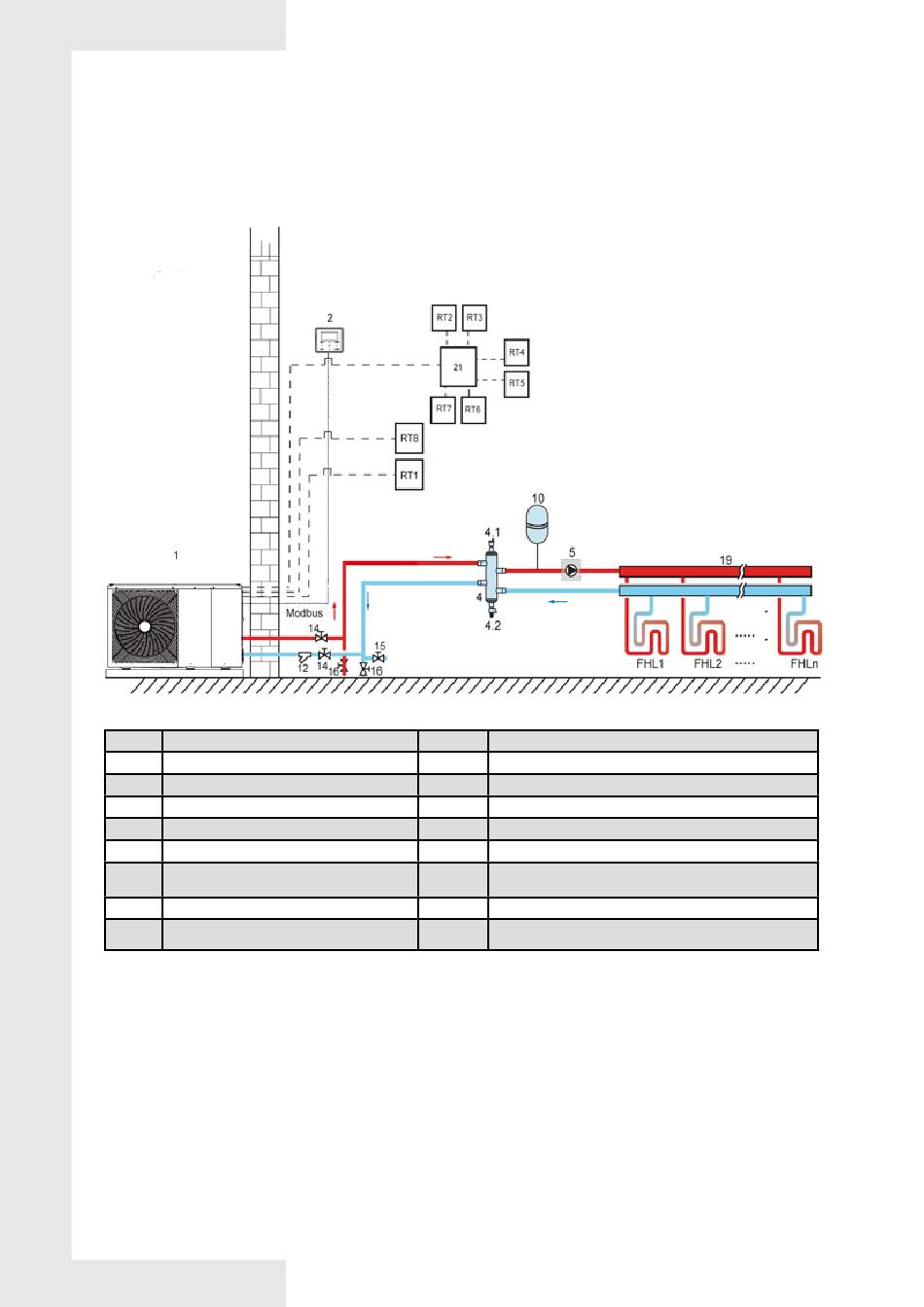

8.2.1 Control de una zona

Exterior
Unidad Unidad de montaje
1 Unidad principal
2 Interfaz de usuario
4 Acumulador de reserva (no suministrado)
4.1 Purgador automático
4.2 Válvula de drenaje
P_o: bomba de circulación exterior
5
(no suministrado)
10 Vaso de expansión (no suministrado)
12 Filtro (accesorio)
• Calefacción de estancias
El termostato de ambiente controla la activación y desactivación de la unidad, el modo de refrigeración o
calefacción y la temperatura de salida del agua se ajustan en la interfaz de usuario. El sistema está activado
cuando se cierra "HL" en cualquiera de los termostatos. Cuando se abre "HL" en todos, el sistema se desactiva.
• Funcionamiento de las bombas de circulación
Cuando el sistema está activado, es decir, cuando se cierra "HL" en alguno de los termostatos, P_o empieza a
funcionar; cuando el sistema está desactivado, es decir, cuando se cierra "HL" en todos, P_o deja de funcionar.
Interior
Código Unidad de montaje
14 Válvula de cierre (no suministrada)
15 Válvula de llenado (no suministrada)
16 Válvula de drenaje (no suministrada)
19 Colector/distribuidor (no suministrado)
21 Panel de transferencia del termostato (opcional)
RT 1...7 Termostato de ambiente de baja tensión (no suministrado)
RT8 Termostato de ambiente de alta tensión (no suministrado)
Circuito de calefacción por suelo radiante (no
FHL 1 ...n
suministrado)
