Antes de continuar con la instalación de la unidad, es preciso comprobar lo siguiente:
• La presión máxima del agua es ≤ 3 bar (0,3 MPa).
• La temperatura máxima del agua es ≤ 70 °C de acuerdo con el ajuste del dispositivo de seguridad.
• Se usan en todo momento materiales compatibles con el agua empleada en el sistema y con los materiales empleados en la
unidad.
• Los componentes instalados en las tuberías exteriores pueden suportar la presión del agua y la temperatura.
• Deben facilitarse grifos de drenaje en todos los puntos bajos del sistema para permitir el drenaje completo del circuito durante
las tareas de mantenimiento.
• También debe haber aberturas de ventilación en todos los puntos altos del sistema, que deberán encontrarse en puntos
fácilmente accesibles para el personal de servicio y mantenimiento. Hay un purgador automático en el interior de la unidad.
Se debe comprobar que esta válvula de drenaje de aire no esté apretada, de modo que sea posible la liberación automática
del aire en el circuito de agua.
9.4.2 Volumen de agua y tamaño de los vasos de expansión
Las unidades van equipadas con un vaso de expansión de 8 L que tiene una presión preliminar predeterminada de 1,5 bar (0,15
MPa). Para garantizar el funcionamiento correcto de la unidad, puede ser necesario ajustar la presión preliminar del vaso de
expansión.
1) Comprobar que el volumen total de agua en la instalación (excluyendo el volumen interno de agua de la unidad) sea de 40 L
como mínimo. Véase 14 "Especificaciones técnicas".
• En la mayoría de aplicaciones, bastará con este volumen mínimo de agua.
• Sin embargo, en procesos críticos o en estancias con una elevada carga calorífica, puede ser necesaria más cantidad
de agua.
• Cuando la circulación de cada circuito de calentamiento de estancias está regulada mediante válvulas de control
remoto, es importante mantener el volumen mínimo de agua incluso aunque las válvulas estén cerradas.
2) El volumen del vaso de expansión debe ajustarse al volumen total de agua en el sistema.

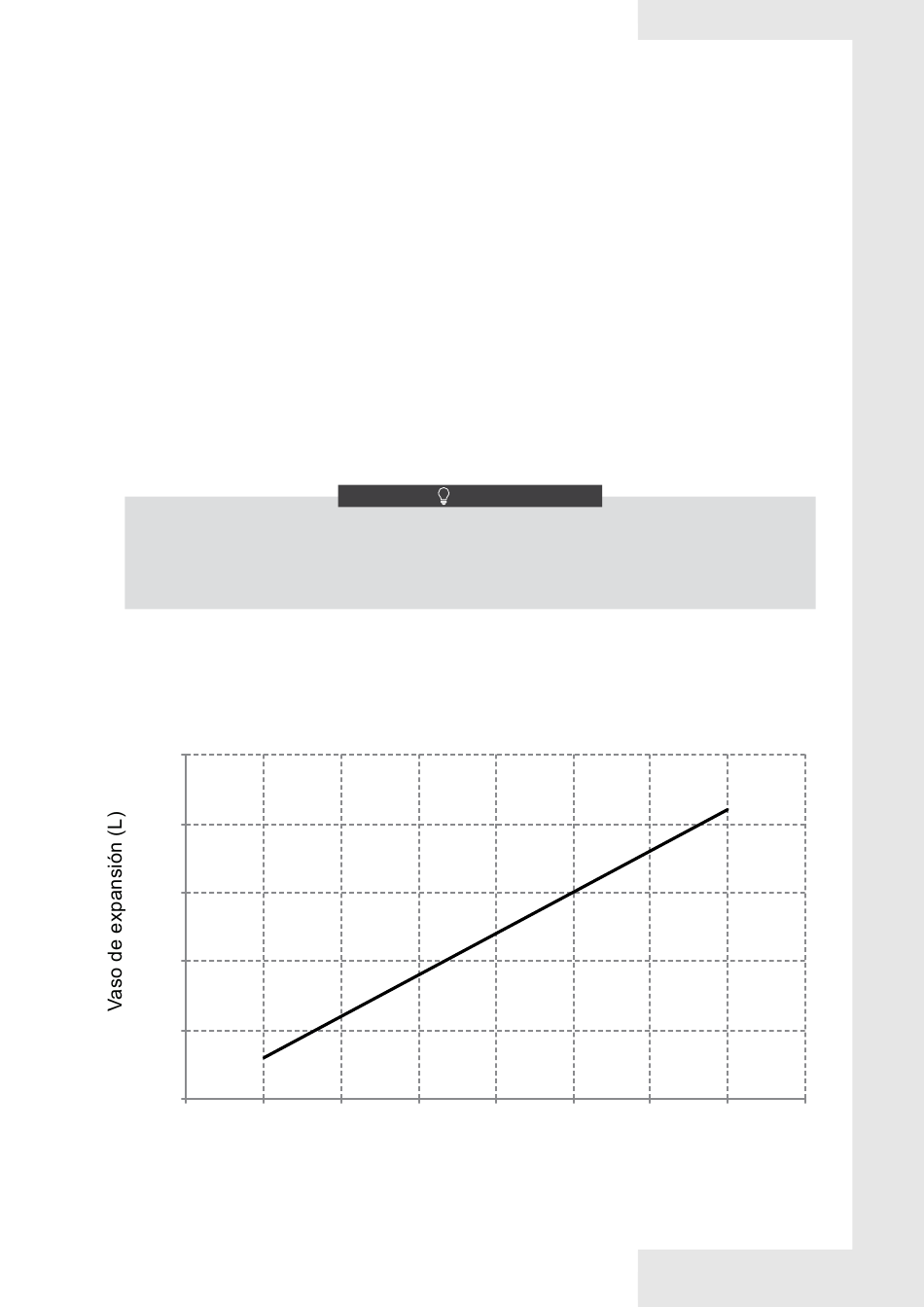

3) Para dimensionar la expansión de los circuitos de calefacción y refrigeración, el volumen del vaso de expansión puede
adoptar la gráfica siguiente:
25
20
15
10
5
0
0 50
NOTA
100 150 200

Volumen de agua en el sistema (L)

33
250 300 350 400
