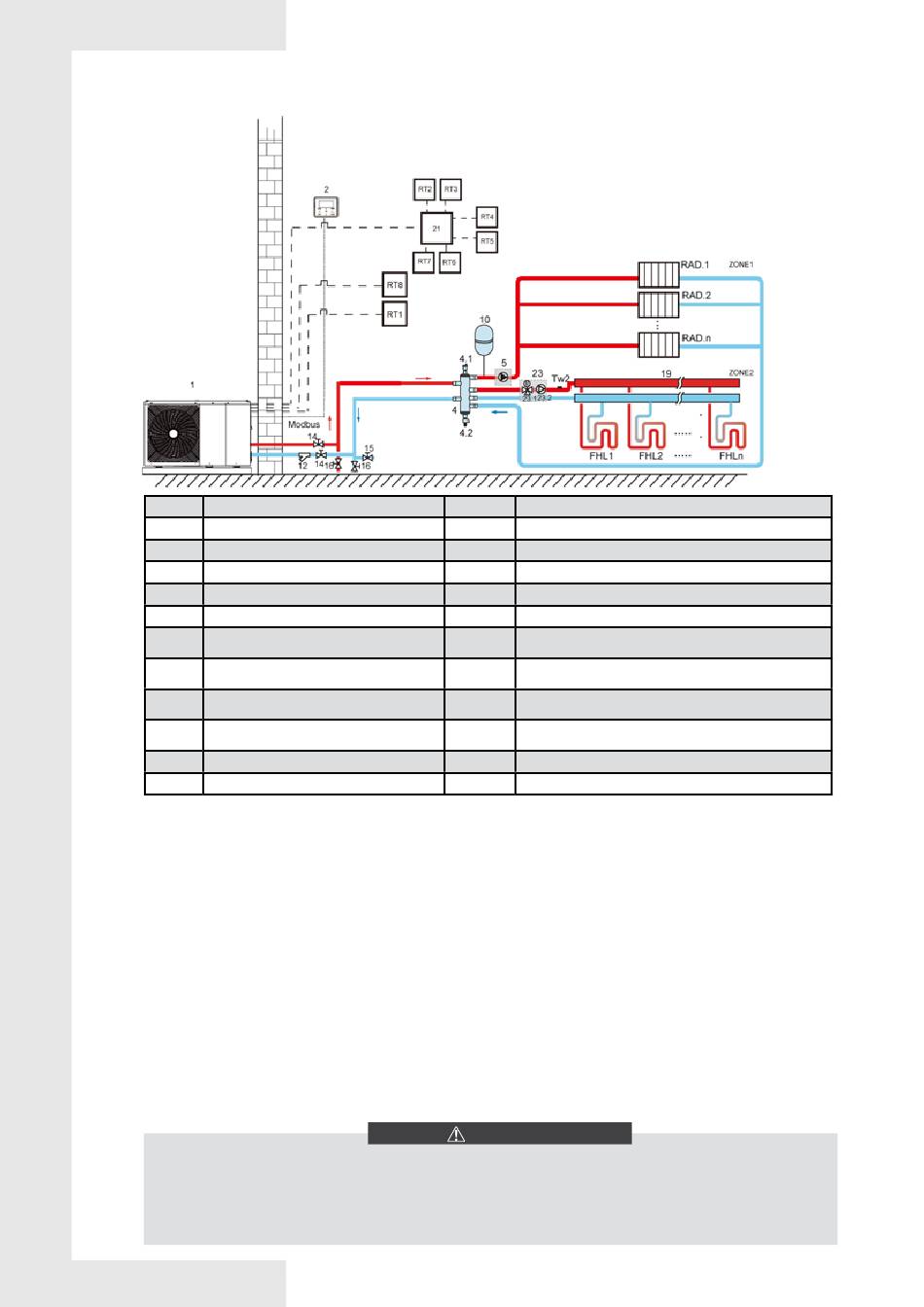

8.2.3 Control de zona doble

Exterior
Exterior
1
Modbus
14
12 14 16
Código Unidad de montaje
1 Unidad principal
2 Interfaz de usuario
4 Acumulador de reserva (no suministrado)
4.1 Purgador automático
4.2 Válvula de drenaje
P_o: bomba de circulación de zona 1
5
(no suministrado)
10 Vaso de expansión (no suministrado)
12 Filtro (accesorio)
14 Válvula de cierre (no suministrada)
15 Válvula de llenado (no suministrada)
16 Válvula de drenaje (no suministrada)
• Calefacción de estancias
La zona 2 puede funcionar en modo de refrigeración o en modo de calefacción, mientras que la zona 1 solo puede funcionar en modo de
calefacción; en la instalación, solo es necesario conectar los terminales "H > Lʺ en todos los termostatos de la zona 1. Solo es necesario
conectar los terminales "CN L" en todos los termostatos de la zona 2.
1) El encendido o apagado de la zona 1 se controla mediante los termostatos de ambiente de la zona 1. Cuando se cierra "HLʺ en alguno
de los termostatos de la zona 1, la zona 1 se enciende. Cuando se desactiva "HL" en todos, la zona 1 se apaga; el objetivo de temperatura
y el modo de funcionamiento se ajustan en la interfaz de usuario.
2) En modo de calefacción, el encendido o apagado de la zona 2 se controla mediante los termostatos de ambiente de la zona 2. Cuando
se cierra "CL" en alguno de los termostatos de la zona 2, la zona 2 se enciende. Cuando se abre "CL" en todos, la zona 2 se desactiva.
El objetivo de temperatura se ajusta en la interfaz de usuario; cuando se ajusta el modo de refrigeración en la interfaz de usuario, la zona
1 se mantiene apagada.
• Funcionamiento de las bombas de circulación
Cuando la zona 1 está encendida, P_o empieza a funcionar; cuando la zona 1 se apaga, P_o deja de funcionar;
Cuando la zona 2 está encendida, SV3 cambia entre activada y desactivada según el ajuste de TW2, P_C se mantiene activada; cuando
la zona 2 está apagada, SV3 se desactiva, P_c deja de funcionar.
Los circuitos de calefacción por suelo radiante requieren una temperatura de agua menor en el modo de calefacción que los radiadores
o el fancoil. Para alcanzar el valor de consigna en ambos casos, se utiliza una estación de mezcla que adapta la temperatura del agua
según los requisitos de los circuitos de calefacción por suelo radiante. Los radiadores se conectan directamente al circuito de agua y los
circuitos de calefacción por suelo radiante se encuentran tras la estación de mezcla. La estación de mezcla se controla desde la unidad.
1) Verificar que los terminales SV2/SV3 están conectados correctamente en el controlador por cable, consultar 9.7.6/2) Para
la válvula de 3 vías SV1, SV2, SV3.
2) Conectar los cables del termostato a los bornes correctos y configurar el TERMOSTATO DE AMBIENTE correctamente
con el controlador por cable. El cableado del termostato de ambiente debe realizarse siguiendo el método A/B/C tal y como
se describe en 9.7.6 "Conexión de otros componentes /5) Para el termostato de ambiente".
Interior
Interior
2
RT2 RT3
RT4
21
RT5
RT7
RT6
RT8
RT1
10
4.1
4
4.2
15
16
Código
19
21
23
23.1
23.2
RT 1...7
RT8
Tw2
FHL1...n
RAD.1...n
ATENCIÓN
18
5
23 19
Tw2
23.123.2
FHL1 FHL2
Unidad de montaje
Colector/distribuidor (no suministrado)
Panel de transferencia del termostato (opcional)
Estación de mezcla (no suministrada)
SV3: válvula mezcladora (no suministrado)
P_c: bomba de circulación de zona 2 (no suministrado)
Termostato de ambiente
suministrado)
Termostato de ambiente
suministrado)
Sonda de temperatura de impulsión de agua en la zona
2 (opcional)
Circuito de calefacción por suelo radiante (no
suministrado)
Radiador (no suministrado)
RAD.1
ZONA1
RAD.2
RAD.n
ZONA2
FHLn
de baja tensión (no
de alta tensión (no
