Conexión eléctrica

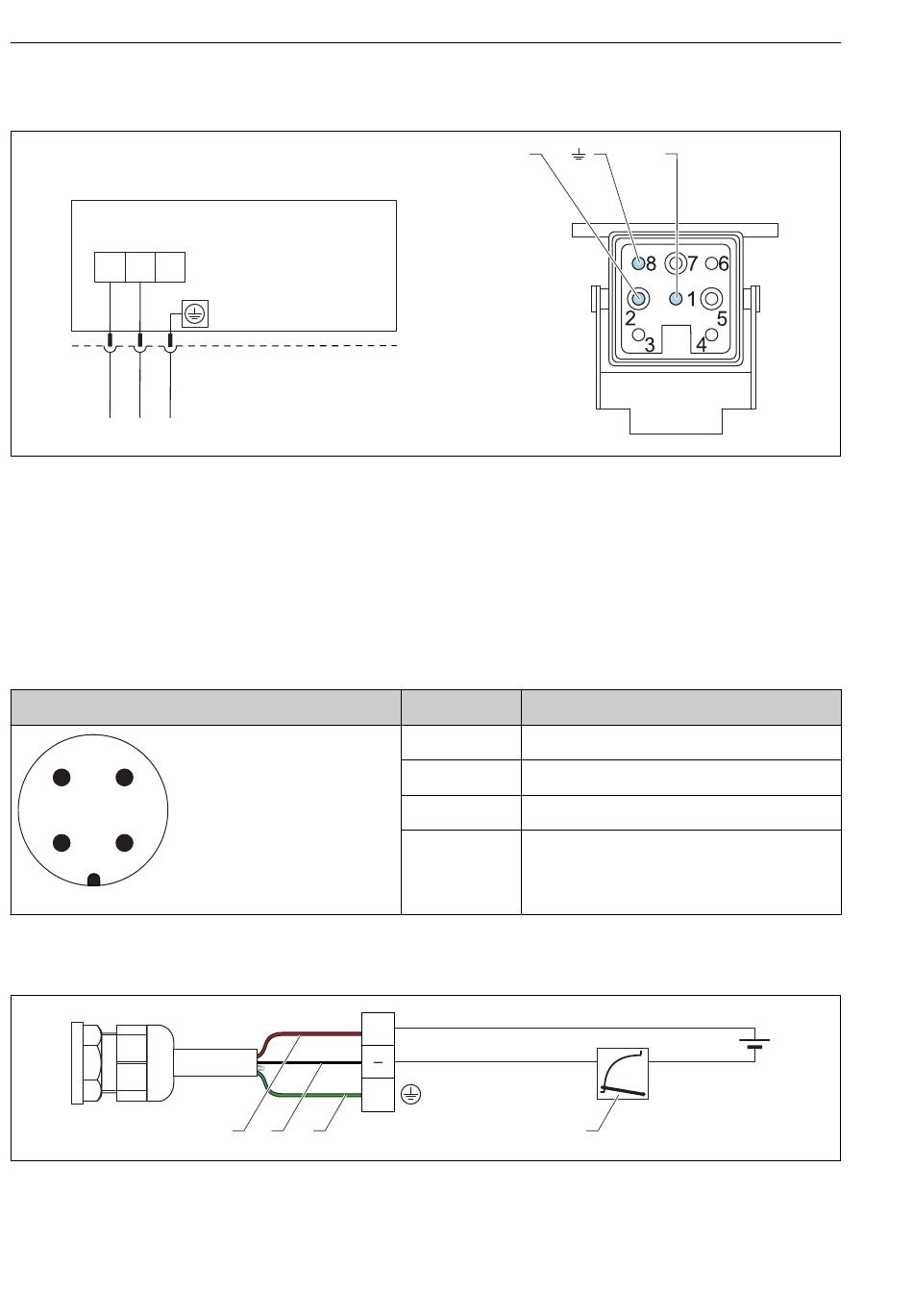

6.1.1 Conexión de equipos de medición con conector Harting Han7D
A
+ –
+
–
A Conexión eléctrica de los equipos dotados con conector Harting Han7D
B Vista de la conexión al equipo
- Marrón
 Verde/amarillo
+ Azul
6.1.2 Conexión de equipos con conector M12 (p. 21)
4 3
1 2
6.1.3 Conexión de la versión con cable (p. 21)
 1 rd = rojo, bk = negro, gnye = verde/amarillo
12
Han7D
A0011175
+
PE
1 2 3
B –
PIN
1 Señal +
2 Sin asignar
3 Señal –
4 Tierra
4
Cerabar S PMC71, PMP71, PMP75
+
+
–
Endress+Hauser
A0019990
