INSTRUCCIONES DE USO

CONTROL ALTURA Y FUNCIONAMIENTO DEL CAUCHO

1.
Lleve la máquina a una superficie nivelada.
2.
Enganche el freno de estacionamiento.
3.
Lleve la llave de encendido en la posición «O».
Control caucho lateral
4.

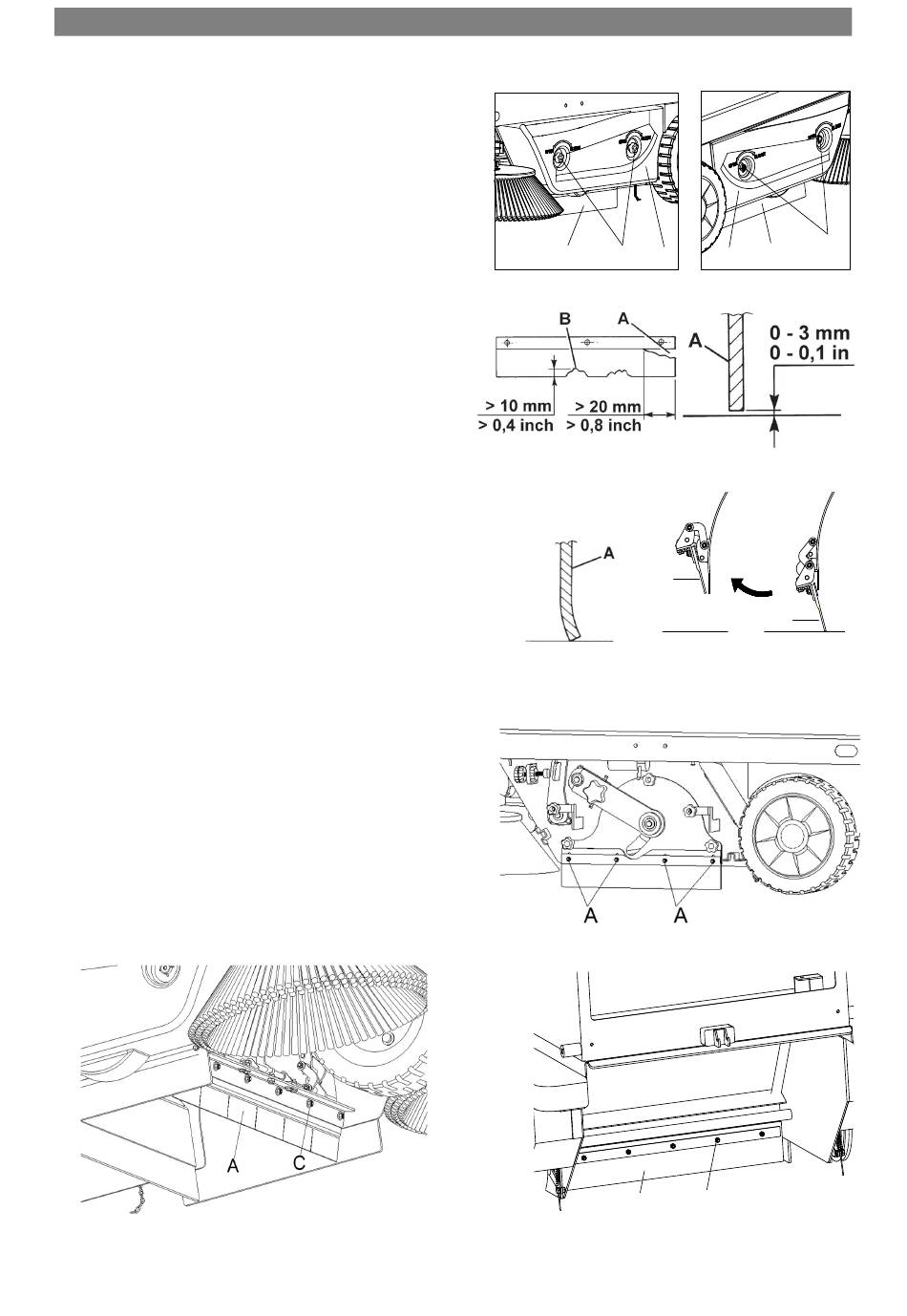

Desenrosque las perillas (A y D, Figura 34) y quite las tapas
izquierda (B, Figura 34) y derecha (E, Figura 34).
5.
Controle la integridad de los cauchos laterales (C y F, Figura 34).
Sustituya los cauchos cuando tengan cortes (A, Figura 35)
mayores de 20 mm o grietas (B, Figura 35) mayores de 10 mm
(para el reemplazo de los cauchos, véase el Manual de asistencia).
6.
Controle que la altura de los cauchos laterales (C y F, Figura 34)
esté entre de 0 y 3 mm (A, Figura 35). Si necesario, ajuste la
altura del caucho ajustando las ranuras con los tornillos (A,
Figura 37).
7.
Monte los componentes en orden contrario al desmontaje.
Control del caucho delantero y trasero
8.
Retire el cepillo principal como indicado en el párrafo
correspondiente.
9.
Controle la integridad de los cauchos delanteros (A, Figura
39) y traseros (B, Figura 38). Sustituya los cauchos cuando tengan
cortes (A, Figura 35) mayores de 20 mm o grietas (B, Figura 35)
mayores de 10 mm (para el reemplazo de los cauchos, véase el
Manual de asistencia).
10.
Controle que:
El caucho delantero (A, Figura 36) toca ligeramente el suelo.
La altura de el caucho trasero (B, Figura 38) está entre de 0 y
3 mm (A, Figura 35).
11.
Si necesario, ajuste la altura del caucho ajustando las ranuras con
los tornillos (C y D, Figuras 39 y 38).
12.
Pise el pedal de la aleta y compruebe que el caucho delantero (A,
Figura 36) esté levantado; luego desenganche el pedal y
compruebe que el caucho no permanezca en una posición
intermedia, sino que vuelva a su posición inicial. Si necesario,
para el ajuste o la sustitución del cable de control del caucho
delantero, véase el Manual de asistencia.
13.
Monte los componentes en orden contrario al desmontaje.
Figura 39
C
A
82
ESPAÑOL
F
E
B
Figura 34
Figura 35
A
A
Figura 36
Figura 37
D
B
Figura 38
D
