CONEXIONES ELÉCTRICAS
IFC 100
4
Conectar los cables de señal y corriente de campo

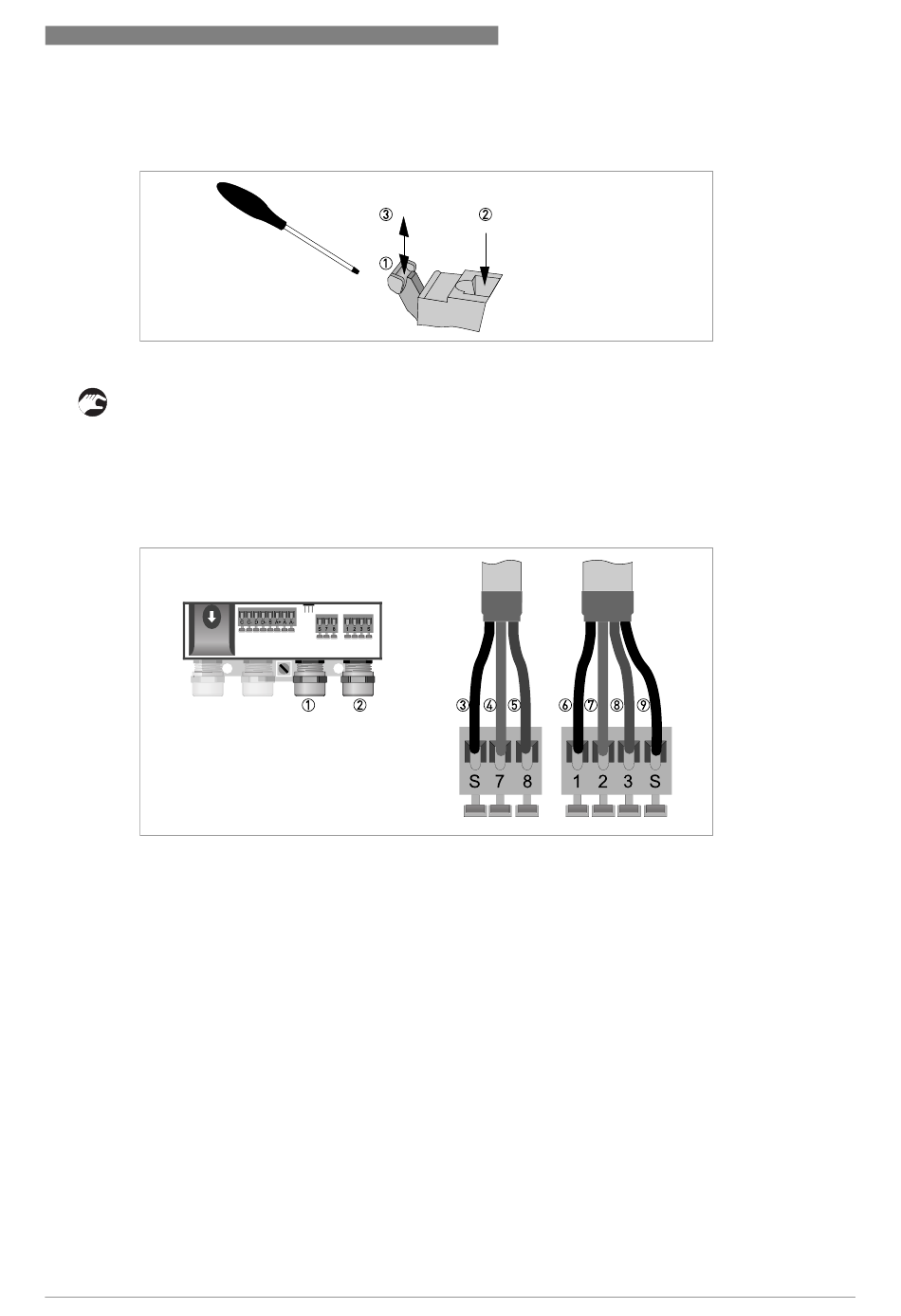

Figura 4-12: Función del terminal de conexión eléctrica
Conecte los conductores eléctricos como sigue:
1 Apriete la palanca hacia abajo con un destornillador en buenas condiciones (filo de 3,5 mm
ancho y 0,5 mm grueso).
2 Inserte el conductor eléctrico dentro del tapón de entrada.
3 El conductor quedará sujeto tan pronto como la palanca se libere.
Figura 4-13: Conectar los cables de señal y corriente de campo
1 Entrada de cable de corriente de campo
2 Entrada de cable para cable de señal.
3 Conexión de la protección del cable de corriente de campo
4 Conductor eléctrico (7)
5 Conductor eléctrico (8)
6 Hilo trenzado (1) de la protección interna (10) del cable de señal
7 Conductor eléctrico (2)
8 Conductor eléctrico (3)
9 Hilo trenzado (S) de la protección externa (60)
