Conexión eléctrica
5. Conecte el cable de acuerdo con la asignación de terminales.

6. Cuando se utilicen cables blindados: conecte el blindaje de cables en la borna de tierra.
6.2.3

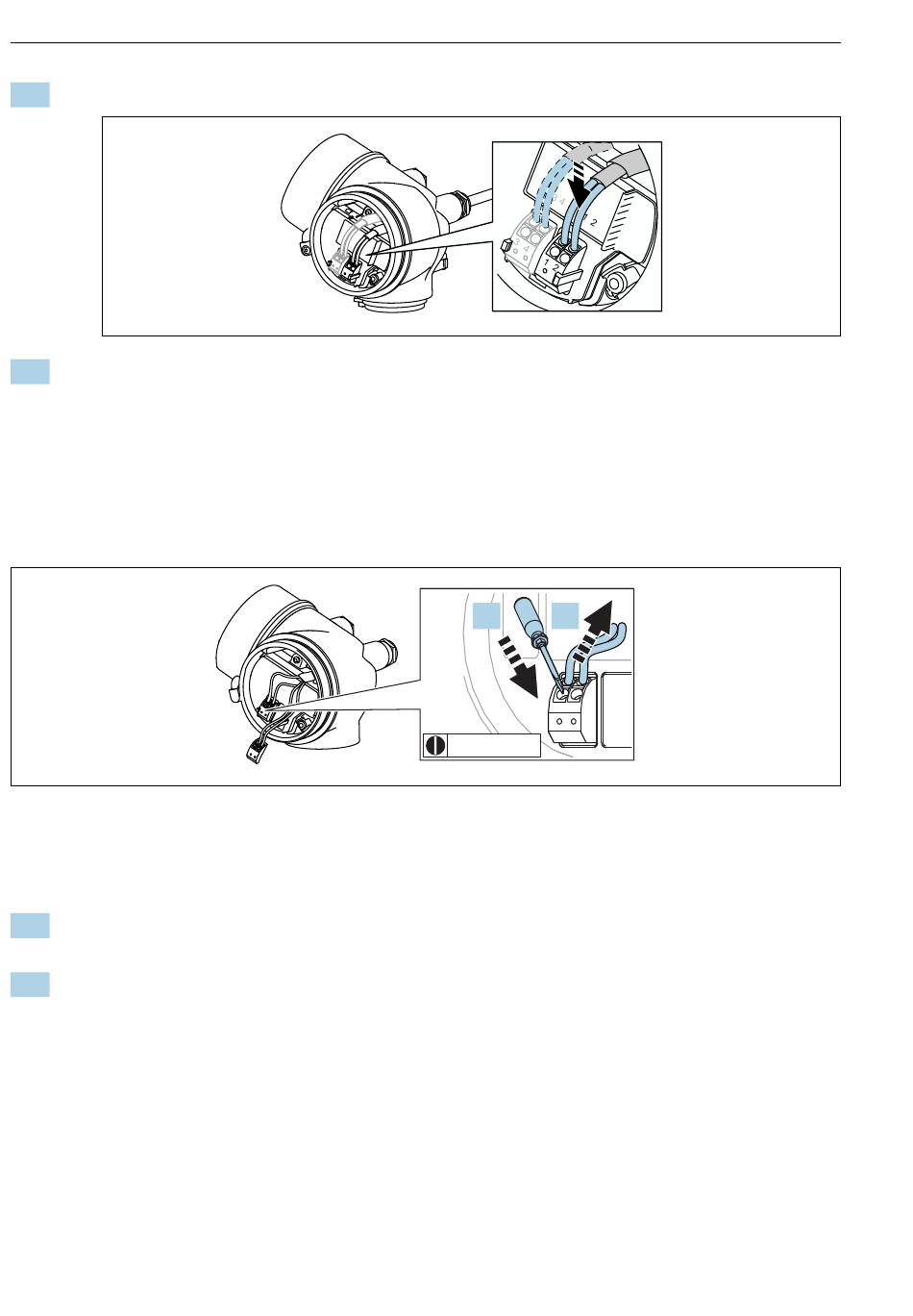

Terminales intercambiables con resorte

La conexión eléctrica de las versiones del equipo sin una protección contra sobretensiones
integrada tiene lugar mediante terminales enchufables por fuerza elástica. Se pueden insertar
directamente en el terminal conductores rígidos o conductores flexibles con terminales de
empalme sin necesidad de usar la palanca y crear un contacto automáticamente.
 17 Unidad física: mm (in)
Para retirar de nuevo el cable del terminal:
1. Utilizando un destornillador de cabeza plana ≤ 3 mm, presione en la ranura situada
entre los dos orificios del terminal
2. Tire simultáneamente del extremo del cable para sacarlo del terminal.
30
Micropilot FMR51, FMR52 HART
1. 2.
≤ 3 (0.12)
A0034682
A0013661
