Instalación y conexión

Conexiones inferiores de los dispositivos

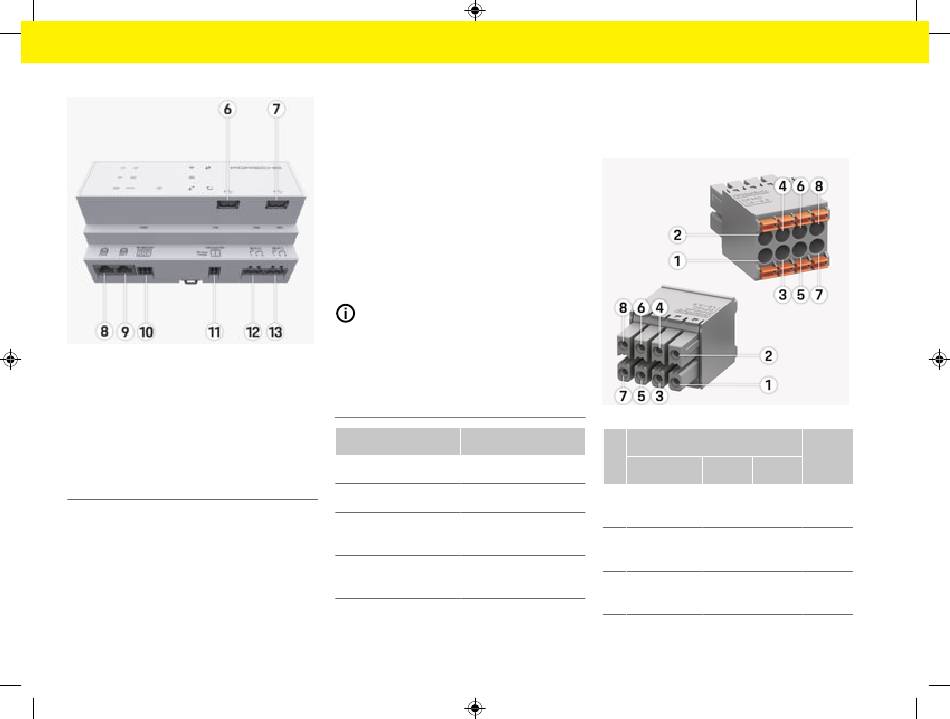

Fig. 62: Resumen de las conexiones inferiores de los
dispositivos
6 USB1
7 USB2
8 ETH 0
9 ETH 1
10 RS485/CAN (J1000) (sin función)
11 Alimentación de tensión (J102), 24 V (CC)
12 Relés (J900) (sin función)
13 Relés (J901) (sin función)
g Consulte el capítulo "Resumen de conectores" en la
página 152.
152
Instalación y conexión
Resumen de conectores
El resumen de conexiones de los dispositivos
((Fig. 61), (Fig. 62)) muestra la posición de conexión
de los conectores que se utilizan para transformado-
res de tensión, contactos de relé y comunicación. Se
muestra de forma gráfica la posición de los pines
por cada tipo de conector. Las tablas muestran la
ocupación de los pines con la señal correspondiente.
g Consulte el capítulo "Resumen de las conexiones de
los dispositivos" en la página 151.
Conectores de medición de corriente
Información
Se debe recordar anotar las posiciones de conexión
de los transformadores de corriente, el tipo de los
transformadores de corriente, su asignación de fases
y la corriente nominal del fusible de la fase, porque
necesitará estos datos en la configuración del gestor
de energía (instalación doméstica).
Parámetros Valor
Conector enchufable J200/J300/J301
Fabricante Phoenix Contact
Número de pieza del 1786853
enchufe
Número de pieza del 1790124
conector
Resumen de conectores J200/J300/J301
Los conectores de los transformadores de corriente
(J200, J300, J301) son idénticos y pueden conec-
tarse de forma flexible en una de las conexiones pre-
vistas ((Fig. 61 2/3/4)).
Fig. 63: Resumen J200/J300/J301
Pi Transformador de corriente
n
J200 J300 J301
1 1 5 9
2 1 5 9
3 2 6 10
Código
"l", ne-
gro
"k",
blanco
"l", ne-
gro
