Mueva el pórtico hacia la parte delantera de la mesa y desconecte elaccumove de la tensión.

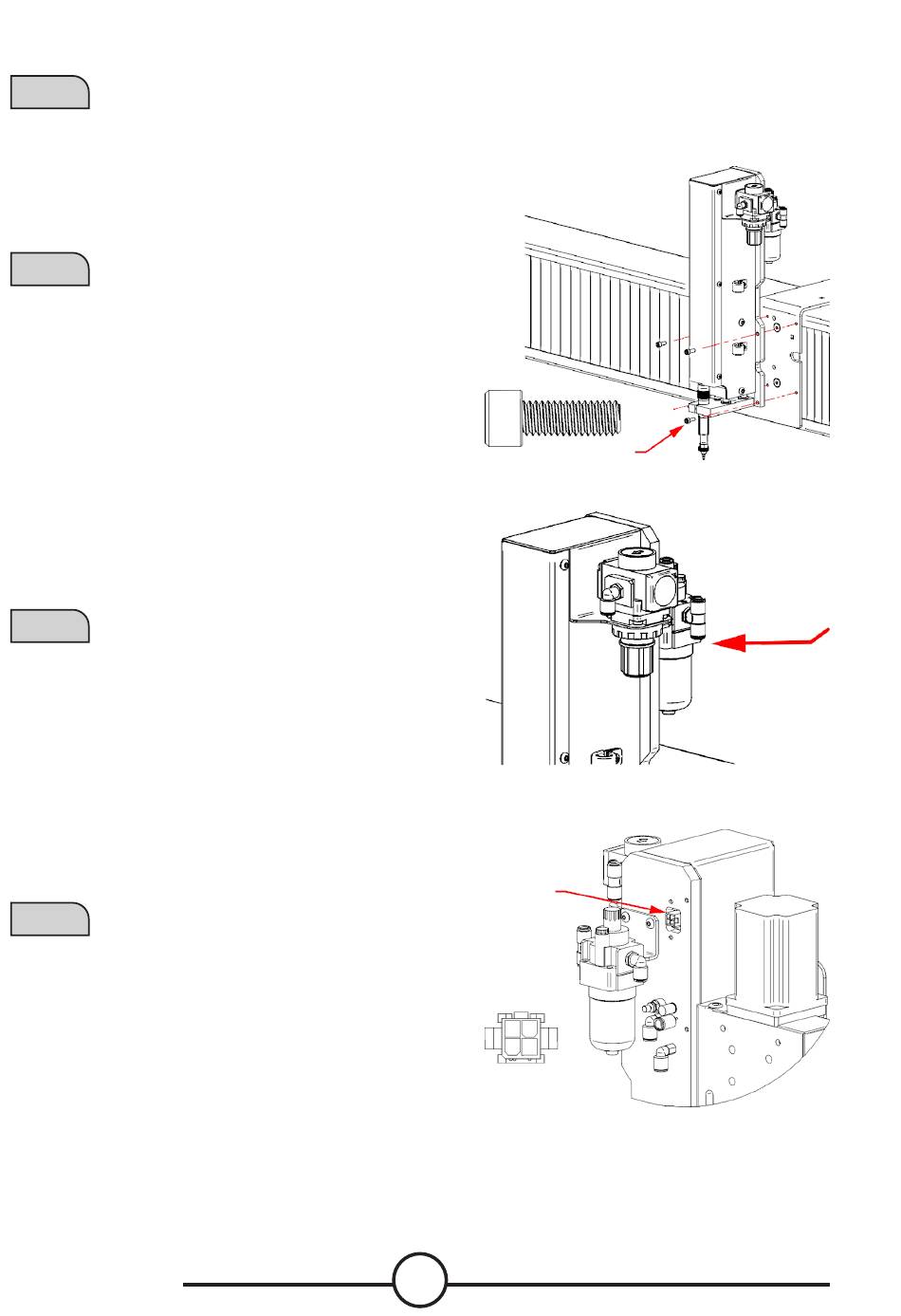

Etapa 1
Desconecte el racor de aire en la parte posterior de la alimentación de plasma.
Apague su compresor de aire y purgue los conductos de aire.
A la derecha de la antorcha de corte hay 4
Etapa 2
agujeros para el montaje del marcador.
Alinee el marcador con los 4 agujeros y apriete
el conjunto con los 4 tornillos (utilice fijador de
roscas). Es recomendable comenzar por la
esquina inferior derecha para fijar el marcador.
Conecte la alimentación neumática al conector
Etapa 3
en "T".
Localice el cable 2x2 MOLEX a la salida de la
Etapa 4
cadena portacables.
Enchufe el cable en el conector hasta
que escuche un "clic". Tenga cuidado, el
conector solo puede ir en una dirección. No
fuerce el conector. Cuando está alineado
correctamente, el conector debe entrar
fácilmente.
LINC-CUT
S 1530d
®
4 tornillos M10x32
Conector
MOLEX
Configuración
del conector
MOLEX
50
Entrada de aire
