Resumen de contenidos para Siemens SITRANS LG Serie

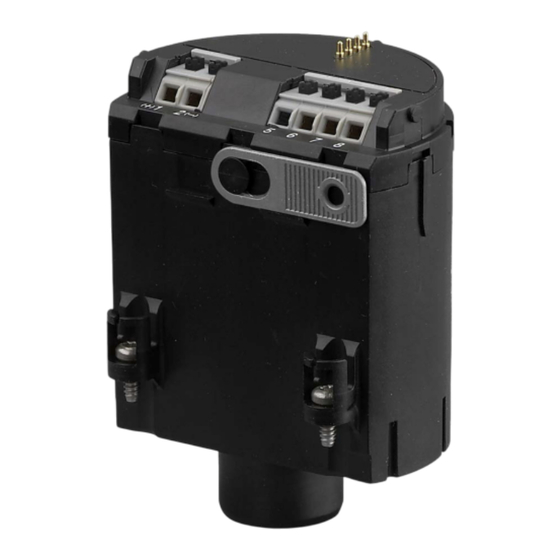

- Página 1 Radar guiado Módulo electrónico Sitrans LG Instrucciones de servicio • 01/2015...
- Página 2 Módulo electrónico - Instrucciones de servicio PBD-51041110...
-
Página 3: Tabla De Contenido
Índice Acerca de este documento Función ..........................4 Grupo destinatario ......................4 Simbología empleada ...................... 4 Para su seguridad Personal autorizado ......................5 Empleo acorde con las prescripciones ................5 Homologaciones ......................5 Descripción del producto Construcción ........................6 Principio de operación ...................... 6 Embalaje, transporte y almacenaje .................. -
Página 4: Acerca De Este Documento
Acerca de este documento Función Este manual de instrucciones suministra las informaciones nece- sarias para el montaje, la conexión y puesta en marcha, así como instrucciones importantes de mantenimiento y eliminación de fallos Por eso léala antes de la puesta en marcha y consérvela todo el tiempo al alcance de la mano en las cercanías del equipo como parte integrante del producto. -
Página 5: Para Su Seguridad
Para su seguridad Personal autorizado Todas las operaciones descritas en este manual de instrucciones pueden ser realizadas solamente por especialistas capacitados, autorizados por el operador del equipo. Durante los trabajos en y con el instrumento siempre es necesario el uso del equipo de protección necesario. Empleo acorde con las prescripciones Los componentes descritos en este manual tales como módulos electrónicos, porta-acumuladores, electrónica de transmisión,... -
Página 6: Descripción Del Producto
Descripción del producto Construcción Ámbito de vigencia de El presente manual de instrucciones es válido para módulos electró- este manual de instruc- nicos con las versiones de hardware y software siguientes: ciones • Hardware a partir de la versión 1.0.0 •... - Página 7 • Almacenar seco y libre de polvo • No exponer a ningún medio agresivo • Proteger de los rayos solares • Evitar vibraciones mecánicas • Temperatura de almace- Temperatura de almacenaje y transporte ver "Anexo - Datos técni- naje y transporte cos - Condiciones ambientales"...
-
Página 8: Montaje
Montaje Instrucciones generales Hay que cargar el módulo electrónico nuevo en la fábrica con los datos de pedido y de fábrica del sensor. Para eso es necesaria la información del número de serie del sensor. Los números de serie se encuentran en la placa de tipos del equipo, en el interior de la carca- sa o en el comprobante de suministro. -
Página 9: Pasos De Montaje
Pasos de montaje Fig. 1: Carcasa de una cámara Posición compartimiento de la electrónica/módulo electrónico Fig. 2: Carcasa de dos cámaras Posición compartimiento de la electrónica/módulo electrónico Proceder de la forma siguiente: 1. Desconectar la alimentación de voltaje 2. Destornillar la tapa de la cámara de la electrónica 3. - Página 10 8. Enchufar el bloque de terminales según el manual de instruccio- nes del sensor correspondiente 9. Atornillar la tapa de la carcasa Con esto termina el cambio de la electrónica. En el caso de aplicaciones Ex hay que documentar internamente en la fábrica el cambio de módulo electrónico de forma general.
-
Página 11: Puesta En Marcha
Puesta en marcha Pasos de puesta en marcha Informaciones generales Durante la puesta en marcha prestar atención al manual de instruc- ciones correspondiente de su sensor. En los equipos con cualificación SIL hay que comprobar y verificar los ajustes de la electrónica después del cambio de electrónica. Sola- mente después, el equipo está... -
Página 12: Mantenimiento
Mantenimiento Procedimiento en caso de reparación Si fuera necesaria una reparación, favor de contactar con Sie- mens Milltronics Process Instruments. Las sedes se indican en "www.siemens.com/sitranslg". Módulo electrónico - Instrucciones de servicio PBD-51041110... -
Página 13: Desmontaje
Desmontaje Secuencia de desmontaje Advertencia: Antes del desmontaje, prestar atención a condiciones de proceso peligrosas tales como p. ej., presión en el depósito o tubería, altas temperaturas, productos agresivos o tóxicos, etc. Atender los capítulos "Montaje" y "Conexión a la alimentación de ten- sión"... -
Página 14: Anexo
Anexo Datos técnicos Datos técnicos Los datos técnicos se encuentran en la instrucción de servicio del sensor correspondiente. Módulo electrónico - Instrucciones de servicio PBD-51041110... -
Página 15: Marca Registrada
Marca registrada Todas las marcas y nombres comerciales o empresariales empleados pertenecen al propietario/ autor legal. PBD-51041110 Módulo electrónico - Instrucciones de servicio... - Página 16 For more information www.siemens.com/level www.siemens.com/weighing Siemens AG Subject to change without prior notice Industry sector PBD-51041110 Rev. 0.0 1954 Technology Drive P.O. Box 4225 © Siemens AG 2015 Peterborough. ON Canada K9J7B1 email: techpubs.smpi@siemens.com Printed in Canada www.siemens.com/processautomation...
