USO DE UN CABLE DE EXTENSIÓN
El uso de una extensión no se recomienda. Si debe usar una extensión,
siga estas pautas:
• Las clavijas del enchufe del cable de extensión debe ser el mismo número,
tamaño y forma que las del enchufe del cargador.
• Asegúrese de que el cable de extensión esté conectado correctamente y
en buenas condiciones eléctricas.
• El tamaño del cable debe ser lo suficientemente extenso para el calibre
de amperios del cargador de CA, como se especifica a continuación:
Longitud del cable (pies)
Calibre del cable AWG*
*AWG-American Wire Gauge
9.

INSTRUCCIONES DE MONTAJE

9.1 Desenrede todos los cordones y extienda los cables antes de usar el
cargador de baterías.

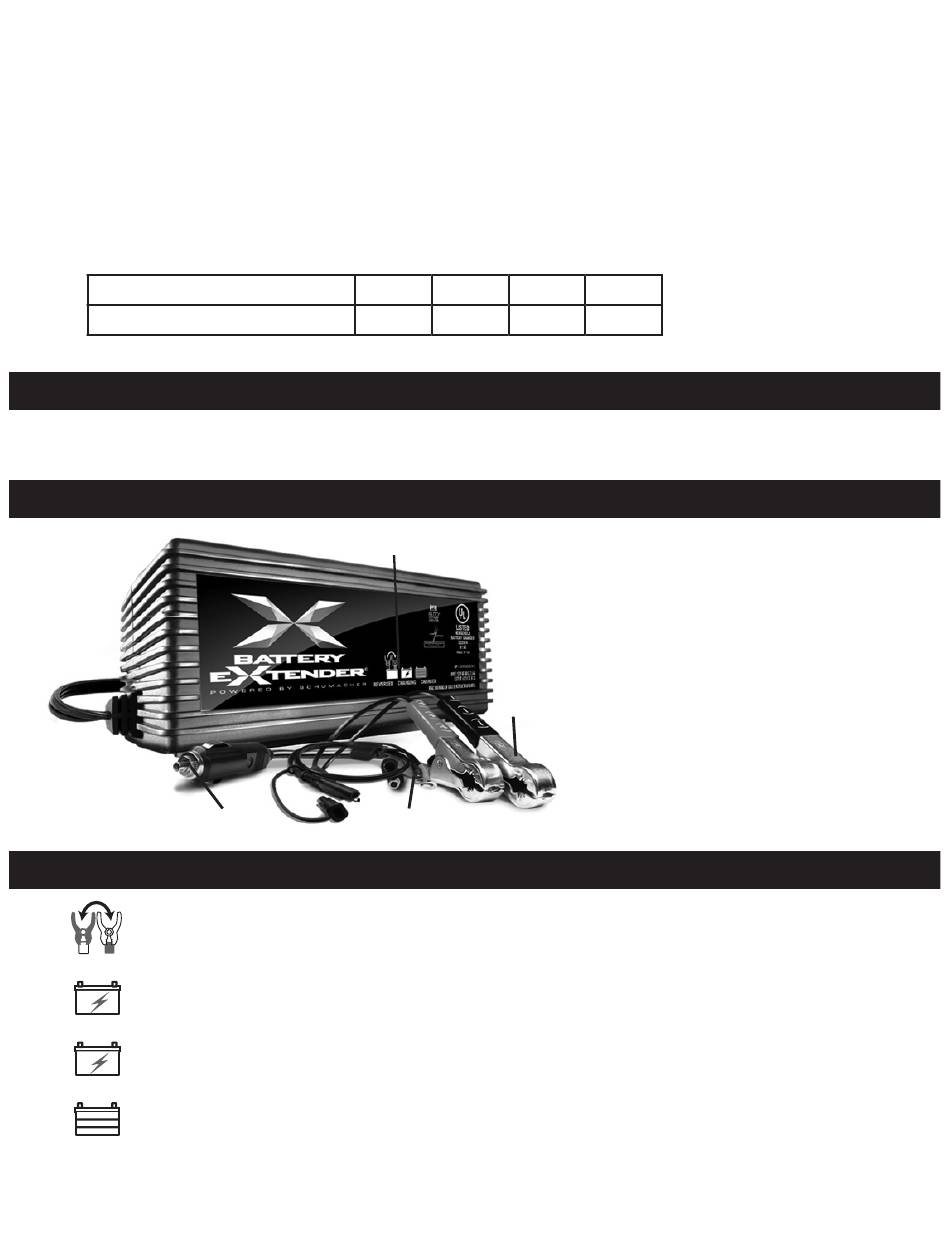

10. CARACTERÍSTICAS

11. PANEL DE CONTROL

INDICADORES LEDS

LED CLAMPS REVERSED (pinzas invertido) [rojo] parpadea:
Las conexiones están inversas.
LED CHARGING (carga) [amarillo/naranja] encendido:
El cargador está cargando la batería.
LED CHARGING (carga) [amarillo/naranja] parpadea:
El cargador está en modo anulada.
LED CHARGED (cargado) [verde] pulsante: La carga de la bateria
está completa y que el cargador cambió a modo mantener.
NOTA: Consulte la sección INSTRUCCIONES de OPERACIÓN para obtener
una descripción completa de los modos del cargador.
25
18
1
4
3
50 100 150
18 18 16
1. Luces LED de estado
de la batería
2. Pinzas de batería
(conexión rápida)
3. Conectores de argolla
2
(conexión rápida)
4. Enchufe accesorio de 12 V
(conexión rápida)
• 19 •
