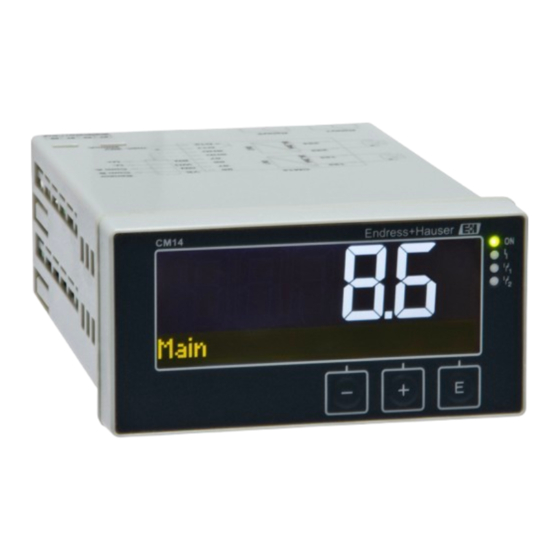

- Página 1 Products Solutions Services BA01033C/23/ES/04.22-00 71598529 2022-10-31 Válido a partir de la versión de 02.01. Manual de instrucciones Liquiline CM14 Transmisor de cuatro hilos con entrada Memosens para contenido de oxígeno...
- Página 3 Liquiline CM14 Índice de contenidos Índice de contenidos Instrucciones de seguridad ..4 Diagnóstico del equipo (menú Diagnostics) ......21 Seguridad en el lugar de trabajo .
- Página 4 Instrucciones de seguridad Liquiline CM14 Instrucciones de seguridad El funcionamiento seguro del transmisor solo está garantizado si se ha leído el presente manual de instrucciones y se han seguido las instrucciones de seguridad. Seguridad en el lugar de trabajo Cuando trabaje con el equipo o en el equipo: ‣...
- Página 5 Liquiline CM14 Instrucciones de seguridad Uso previsto El transmisor evalúa los valores medidos de un sensor analítico y los muestra en su indicador multicolor. Se pueden monitorizar y controlar los procesos con las salidas y los relés de límite del equipo. El equipo está dotado con una amplia gama de funciones de software para este fin.
- Página 6 Recepción de material e identificación del producto Liquiline CM14 ATENCIÓN Causas (/consecuencias) Consecuencias del incumplimiento (si procede) ‣ Medidas de protección ‣ Este símbolo le advierte de una situación peligrosa. No evitar esta situación puede ocasionar lesiones leves o moderadas.
- Página 7 • Versión del firmware y revisión del equipo 2.2.2 Nombre y dirección del fabricante Nombre del fabricante: Endress+Hauser Conducta GmbH+Co. KG Dirección del fabricante: Dieselstraße 24, D-70839 Gerlingen Certificados y homologaciones En cuanto a los certificados y homologaciones válidos para el equipo: consulte los datos en la placa de identificación...
- Página 8 Montaje Liquiline CM14 Durante el almacenamiento y el transporte, evite las influencias ambientales siguientes: • Luz solar directa • Vibraciones • Productos corrosivos Montaje Condiciones de instalación AVISO Sobrecalentamiento debido a acumulación de calor en el equipo ‣ Para evitar la acumulación de calor, asegure siempre la refrigeración suficiente del equipo.
- Página 9 Liquiline CM14 Conexión eléctrica A0015216 1 Instalación en un panel Atornille las varillas roscadas (elemento 2) en las posiciones provistas en el armazón de montaje (elemento 1). Para este fin dispone de cuatro posiciones opuestas para tornillos (elemento 3/4).
- Página 10 Conexión eléctrica Liquiline CM14 Peligro si se desconecta la tierra de protección ‣ La conexión de la tierra de protección se debe establecer previamente a todas las demás conexiones. AVISO Carga térmica de los cables ‣ Utilice cables apropiados para temperaturas superiores a la ambiente en unos 5 °C (9 °F).
- Página 11 Liquiline CM14 Conexión eléctrica A0015215 2 Diagrama de conexionado del transmisor Terminal Descripción Terminal del cable Memosens, marrón, fuente de alimentación del sensor U+ Terminal del cable Memosens, blanco, fuente de alimentación del sensor U- Terminal del cable Memosens, verde, Com A...
- Página 12 Operaciones de configuración Liquiline CM14 Comprobaciones tras la conexión Condiciones y especificaciones de equipo Observaciones ¿Los cables o el equipo están dañados? Inspección visual Conexión eléctrica Observaciones ¿La tensión de alimentación cumple las especificaciones que se establecen en la placa de 24 …...
- Página 13 Liquiline CM14 Operaciones de configuración En la sección de matriz de puntos, en el modo de visualización se muestra información adicional del canal, como la etiqueta (TAG), la unidad o un gráfico de barras. Durante el funcionamiento, en esta sección se muestra el texto operativo en inglés.
- Página 14 Operaciones de configuración Liquiline CM14 Error, por encima/debajo del rango. No se muestra ningún valor medido. El equipo está bloqueado/bloqueo de operador; la configuración del equipo está bloqueada para la modificación de parámetros; la visualización sí que se puede modificar.
- Página 15 Liquiline CM14 Puesta en marcha Función "Hold" La función "Hold" provoca la "congelación" de las salidas de corriente y los estados de relé. Esta función se puede activar y desactivar manualmente (menú Setup → Manual hold). Además, la función "Hold" se activa automáticamente durante la calibración del sensor.
- Página 16 Puesta en marcha Liquiline CM14 opción "x Back", que se encuentra en la parte inferior de todos los menús/submenús, para subir un nivel en la estructura de menús. Parámetro Ajustes posibles Descripción Contrast Configuración del contraste del indicador. Predeterminado: 6 Brightness Configuración del brillo del indicador.
- Página 17 Liquiline CM14 Puesta en marcha Una vez activada la protección de acceso, aparece el símbolo de un candado en el indicador. Para bloquear el menú de calibración, Access Code y Calib Code deben estar activados. Esto permita aplicar un concepto de roles (administrador / personal de mantenimiento) para configurar el equipo.
- Página 18 Puesta en marcha Liquiline CM14 Parámetro Ajustes posibles Descripción Out 2 0/4 mA Valor numérico –50 … 250 °C Temperatura correspondiente al límite inferior 0 °C del rango de medición de la entrada de temperatura. Cuando no se alcanza el valor configurado, la salida de corriente se ajusta a la corriente de saturación de 0/3,8 mA.
- Página 19 Liquiline CM14 Puesta en marcha Parámetro Ajustes posibles Descripción Calib Code 0000…9999 Código de usuario para proteger la función de Por defecto: 0000 calibración. Información adicional: 0000 = La protección con código de usuario está deshabilitada Input Ajustes de entrada Main value Conc.
- Página 20 Puesta en marcha Liquiline CM14 Parámetro Ajustes posibles Descripción Calib. settings Este valor de presión se utiliza durante la calibración para efectuar el cálculo correctamente. Medium press. Air pressure Uso de la altitud o la presión del aire. Altitude Air pressure 500 …...
- Página 21 Liquiline CM14 Puesta en marcha 6.5.1 Configuración de los relés El equipo tiene dos relés con valores límite que pueden estar desconectados o bien asignados a la señal de entrada. El valor límite se introduce en forma de valor numérico con un decimal. El modo de funcionamiento de los relés como normalmente abierto o normalmente cerrado...
- Página 22 Puesta en marcha Liquiline CM14 Parámetro Ajustes posibles Descripción HW version Muestra la versión del hardware Operation time Tiempo de funcionamiento Operation time Tiempo de funcionamiento por encima de 40 °C > 40 °C Operation time Tiempo de funcionamiento por encima de 80 °C >...
- Página 23 Liquiline CM14 Calibración Calibración Calibre el sensor inmediatamente después de la polarización. Saque el sensor del producto. Limpie el exterior del sensor con un paño húmedo. A continuación, seque con cuidado el diafragma del sensor con una toalla de papel, por ejemplo.
- Página 24 Calibración Liquiline CM14 La calibración de la pendiente en aire saturado con vapor de agua se lleva a cabo de la manera siguiente: Pulse "E" para ir al menú principal. Pulse el botón "+" para ir al menú "Calibration". Pulse "E" para abrir el menú.
- Página 25 Liquiline CM14 Mantenimiento El indicador muestra el mensaje "Wait for stable value". Una vez estabilizado el valor, el indicador cambia. El indicador muestra el mensaje "Zero point" (Punto cero) 10. Pulse "+". El indicador muestra el mensaje "Save Calib. Data?"...
- Página 26 Accesorios Liquiline CM14 Accesorios Sensores Sensores de oxígeno Oxymax COS51D • Sensor amperométrico de oxígeno disuelto, con tecnología Memosens • Siga la estructura de productos para realizar el pedido. Véase Información técnica TI00413C/07/en Diagnósticos y localización y resolución de fallos Para ayudarle a localizar y resolver los fallos, la sección siguiente le proporciona una visión...
- Página 27 Liquiline CM14 Diagnósticos y localización y resolución de fallos Categoría del error (letra delante del número del mensaje) • F = Fallo. Se ha detectado un fallo en el funcionamiento. El valor de medición del canal afectado ya no es fiable. La causa del funcionamiento incorrecto se debe buscar en el punto de medición.
- Página 28 Diagnósticos y localización y resolución de fallos Liquiline CM14 Código del Mensaje Descripción error Los datos del sensor no son válidos. Solución: Sensor data • Actualice la fecha del transmisor • Sustituya el sensor No se han podido escribir los datos del sensor.
- Página 29 Liquiline CM14 Diagnósticos y localización y resolución de fallos Código del Mensaje Descripción error La suma de verificación de los parámetros no es correcta Causa posible: F846 Param error Actualización del firmware Solución: Reinicie los parámetros a la configuración predeterminada de fábrica...
- Página 30 Diagnósticos y localización y resolución de fallos Liquiline CM14 Código del Mensaje Descripción error El valor medido está fuera del rango especificado. El valor medido está fuera del rango especificado. Motivos posibles: • Sensor al aire • Colchón de aire en el portasondas...
- Página 31 Liquiline CM14 Diagnósticos y localización y resolución de fallos Fecha Versión del Cambios Documentación firmware 12/2019 02.01.zz Corrección de la protección por contraseña para usuarios BA01033C/09/en/03.19 09/2022 02.01.zz No hay cambios en el funcionamiento ni la configuración; BA01033C/09/en/04.22 soluciones a errores de software 10.4...
- Página 32 Datos técnicos Liquiline CM14 Elemento Descripción Código de producto núm. Terminal intercambiable, 3 polos (terminal de relé) 71037408 Barra roscada para pinza de fijación de tubo de 105 mm 71081257 10.5 Devoluciones Si es preciso devolver el equipo, por ejemplo, para su reparación, empaquételo en un embalaje suficientemente protector.
- Página 33 Liquiline CM14 Datos técnicos 11.2 Salida 11.2.1 Señal de salida 2 0/4 … 20 mA activas, potencialmente aisladas de los circuitos del sensor y entre sí 11.2.2 Carga 500 Ω máx. 11.2.3 Linealización/características de transmisión Lineal 11.2.4 Salida alarma La salida de alarma está diseñada como un "colector abierto". En una operación normal, la salida de alarma está...
- Página 34 Datos técnicos Liquiline CM14 3 A253 V AC máx. 100 mW (5 V / 10 mA) mín. 11.4.3 Especificación de los cables Sección transversal 2,5 mm² (14 AWG) máx. 11.5 Cableado 11.5.1 Conexión eléctrica Sensor Com B Com A max 30 V...
- Página 35 Liquiline CM14 Datos técnicos Conexión Descripción Terminal de salida de alarma, - Terminal de tensión de alimentación del transmisor TP Terminal de la salida analógica 1, + Terminal de la salida analógica 1, - Terminal de la salida analógica 2, + Terminal de la salida analógica 2, -...
- Página 36 Datos técnicos Liquiline CM14 11.7 Condiciones de montaje 11.7.1 Instrucciones para la instalación Lugar de montaje Panel, recorte de 92 x 45 mm (3,62 x 1,77 in) Grosor máx. de panel 26 mm (1 in) Posición de instalación La orientación está determinada por la legibilidad del indicador.
- Página 37 Liquiline CM14 Datos técnicos 11.8.5 Grado de protección Frontal Frontal IP 65 / NEMA 4X Envoltura Sin protección contra impactos IP 20 11.8.6 Humedad relativa 5 … 85 %, sin condensación 11.9 Estructura mecánica 11.9.1 Dimensiones 118.6 (4.67) 16.7 96 (3.78) (0.66)
- Página 38 Datos técnicos Liquiline CM14 11.9.4 Terminales Línea máx. 2,5 mm² (22-14 AWG; par de apriete 0,4 Nm (3,5 lb in)), relé 11.10 Elementos de indicación y configuración 11.10.1 Elementos de configuración A0018699 7 Elementos de indicación y configuración Indicador de cristal líquido para visualizar los valores medidos y los datos de configuración LED de estado, alimentación eléctrica conectada...
- Página 39 Liquiline CM14 Datos técnicos Otras normas y directrices • IEC 60529: Grados de protección proporcionados por las envolventes (código IP) • IEC 61010-1: Requisitos de seguridad de equipos eléctricos de medición, control y uso en laboratorio Endress+Hauser...
- Página 40 Índice alfabético Liquiline CM14 Índice alfabético Almacenamiento ....7 Configuración del equipo Protección de acceso ... . . 16 Funcionamiento seguro .
