SECCIÓN 8. MANTENIMIENTO Y SERVICIO TÉCNICO
F

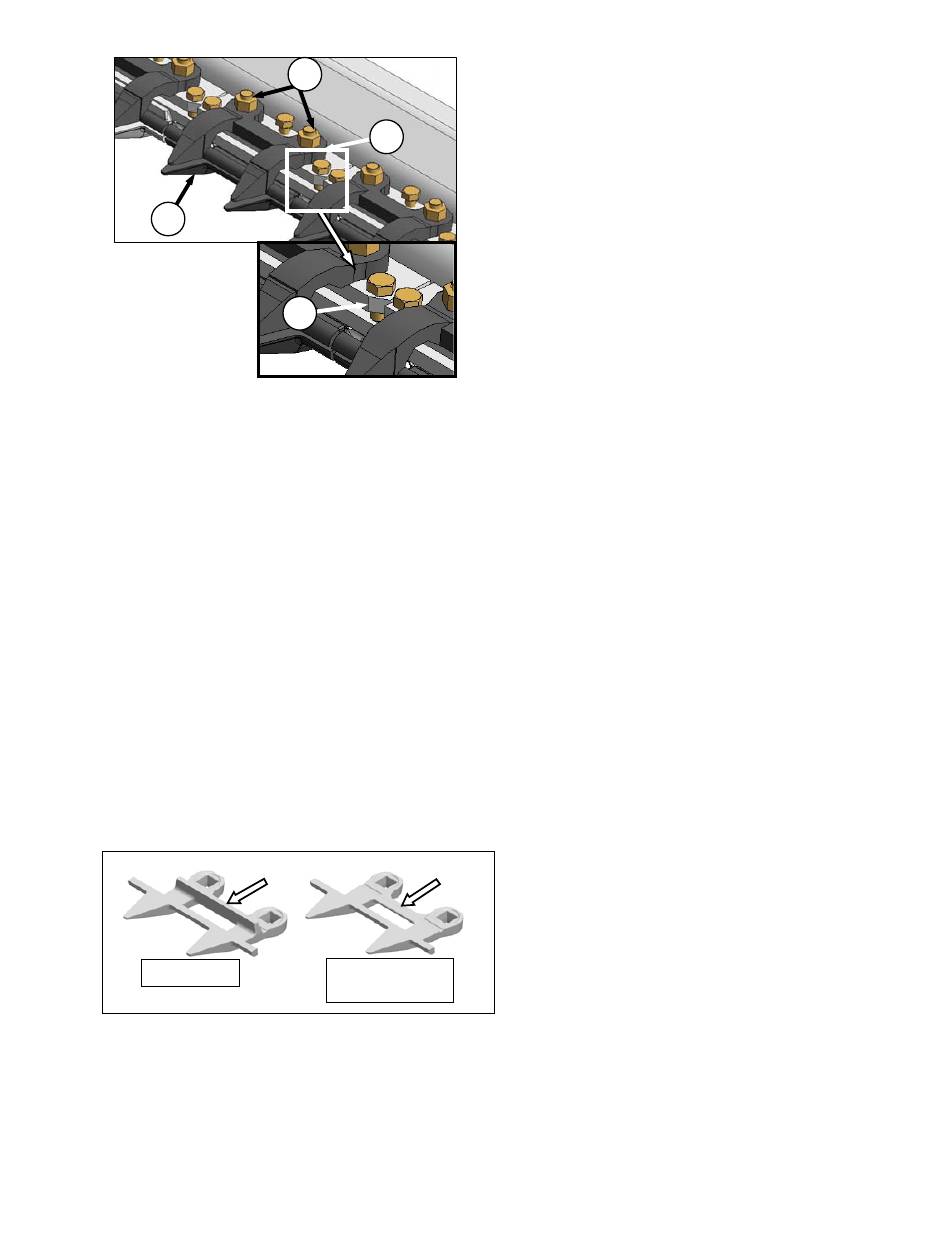

a. Retire las dos tuercas (E) y bulones que
acoplan el puntón (F) y la guía superior (G) a la
barra de corte.
b. Retire el puntón, la placa de desgaste de
poliuretano, la guía superior y la barra de
regulación (H).
c. Coloque la placa de desgaste de poliuretano, el
puntón de reemplazo (F), la barra de regulación
(H), la guía superior (G); luego instale los
bulones. No ajuste.
IMPORTANTE
Note la posición del inglete en la
barra de regulación (H). La barra
debe ser reinstalada en su misma
posición. Los ingletes no deberían
estar uno al lado del otro.
IMPORTANTE
Los primeros
externos del/de
mando de la plataforma no llevan
larguero. Asegúrese que se instale
el repuesto correcto.
NORMAL
d. Verifique y regule el espacio entre la guía
superior y la cuchilla. Refiérase a la Sección
8.9.7 Abrazaderas de la cuchilla.
Formulario 169804
E
G
H
cuatro puntones
los lado/s del
LADO DEL
MANDO
151
