SECCIÓN 8. MANTENIMIENTO Y SERVICIO TÉCNICO
8.12.9.3 Remoción de Bujes en Molinetes
Recolectores de 5 paletas

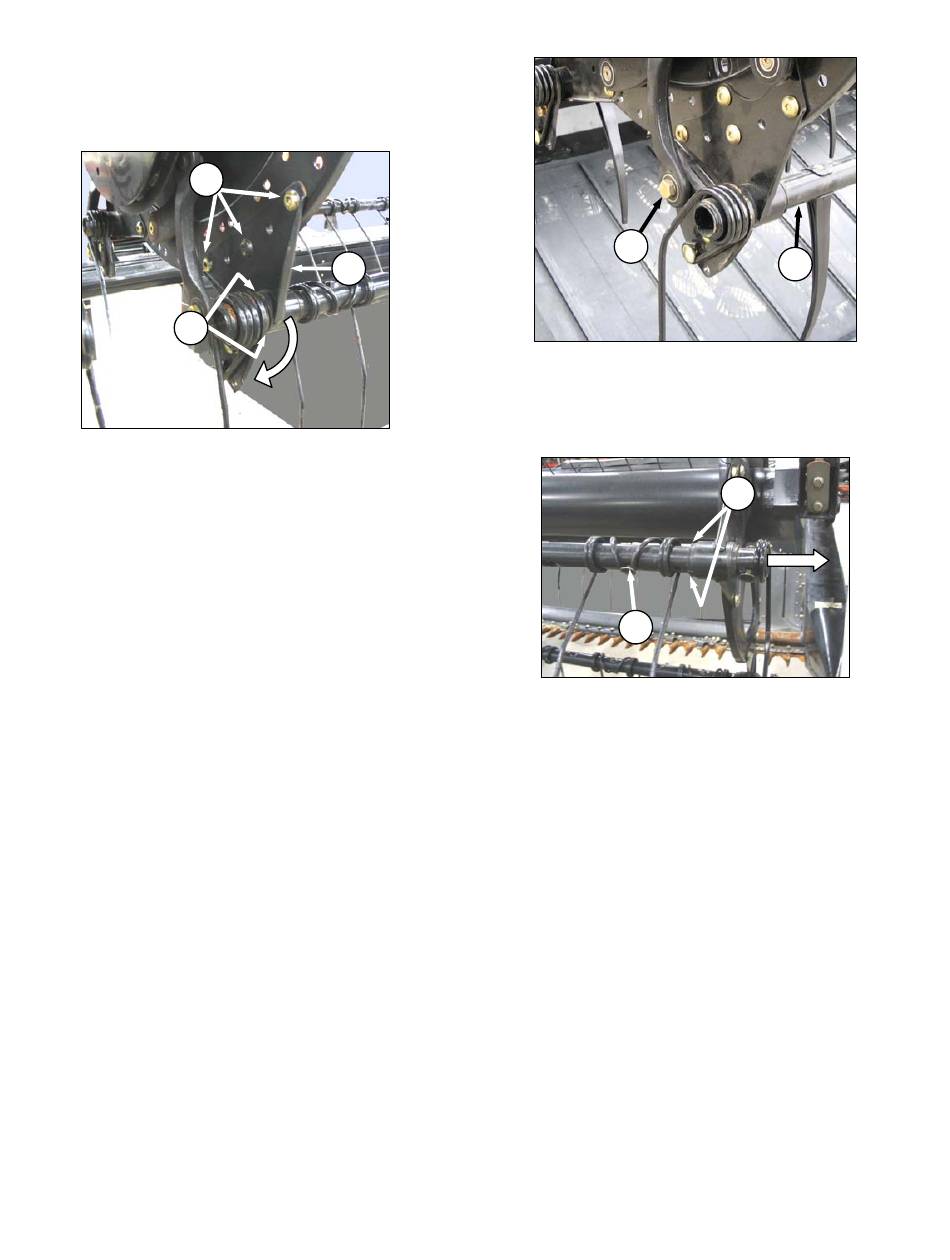

a. Retire los bujes del disco del extremo del
excéntrico de la siguiente manera:
A
C
1. Retire los bulones (A) que aseguran el
brazo (B) al disco.
IMPORTANTE
Asegúrese que el tubo porta-púas
está siempre apoyado para evitar
daño al tubo
componentes.
IMPORTANTE
Note las ubicaciones de los orificios
en el brazo y disco y asegure que
los bulones
colocados en su ubicación original.
2. Retire la fijación del buje como se describe
previamente.
3. Rote el brazo (B) hacia el lado contrario del
disco y deslice el brazo hasta sacarlo del
buje. Retire el bulón del la púa de al lado
del brazo (o retire el diente plástico) si es
necesario para que el brazo se deslice y
salga del buje.
4. Retire las mitades del buje (C).
b. Retire los bujes en el disco central y disco del
extremo izquierdo de la siguiente manera:
1. Desconecte el brazo del molinete en el
extremo del excéntrico para que el tubo
porta-púas esté libre
Vea el paso a.1.
Formulario 169804
B
o a otros
estén nuevamente
y pueda moverse.
2. Retire el bulón (D) en la conexión del
excéntrico para que el tubo (E) este libre y
pueda rotar.
3. Deslice el tubo porta-púas hacia afuera
para mostrar los bujes.
4. Retire el bulón (F) del la púa (o retire el
diente plástico) al lado del brazo si es
necesario
deslizarse a través del brazo.
5. Retire las mitades de los bujes (G).
