RISCO Group LightSYS Manual De Instalación Y Programación página 25

la zona y un mensaje de "Falta de Incendio" en el panel. Recuerde definir la salida
como Auxiliar Conmutado (véase el parámetro Switch AUX descrito en el Capítulo 4
Utilización de los Menús de Programación del Instalador).

Además, al conectar un detector de humos de 4 hilos, siga las directrices de cableado
mencionadas en las secciones anteriores, junto con todos los requisitos locales
aplicables a los detectores de humos.

Con el fin de impedir una posible caída de tensión debido a los requisitos de
intensidad y las distancias implicadas, debe asegurarse el uso de los tamaños
adecuados de los hilos (véase la tabla de calibres en el Apéndice A, Cableado).

Con el fin de aumentar la alimentación cuando se usan dispositivos auxiliares
múltiples, puede usarse el módulo opcional de expansión de Alimentación (véase
Cableado de Módulos de Expansión de la alimentación, sección‐página).
Cableado de la Bocina interna
El terminal Bell/LS suministra energía a la sirena interna. Cuando conecte un dispositivo
sonoro interno debe prestar atención a la polaridad.
Es importante posicionar correctamente el Interruptor DIP BELL/LS SW1. La posición varía
en función del tipo de sirena interna.
De este terminal se puede sacar un máximo de 800mA.
Nota:
Para evitar problemas en el lazo de la bocina, en el caso de que no se han hecho las
conexiones a una sirena interna, use una resistencia de 2,2K en su lugar.

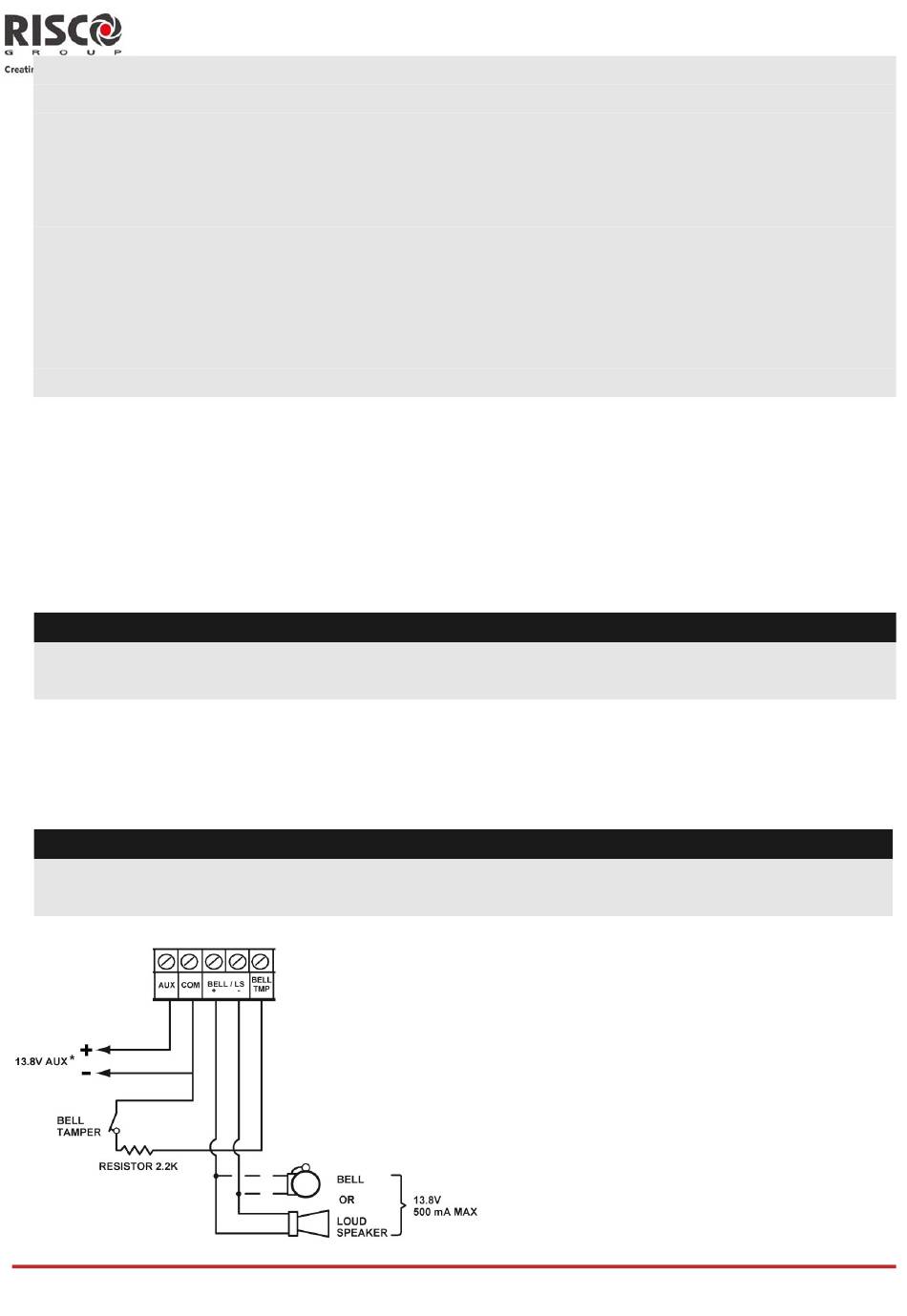

Cableado del Tamper de Bocina
Conecte el tamper de bocina a los terminales BELL TMP y COM en el panel principal
usando una resistencia en serie de 2,2K.
Importante:
Si NO usa el terminal TMP BELL, recuerde conectar una resistencia de 2,2K (Colores de
la resistencia: Rojo, Rojo, Rojo) entre TMP y COM.
+ BELL: Para conectar a entrada
positiva de rechazo de la bocina
autoactivada (SAB).
‐ LS: Para conectar a entrada
negativa de rechazo de la bocina
SAB.
BELL TMP: Para conectar a la
entrada de la bocina de la unidad
SAB.
Página 25
