CONEXIÓN DE ENTRADA
ADVERTENCIA
Sólo un electricista calificado deberá conectar
los cables de entrada a la POWER WAVE®
S350. Las conexiones deberán hacerse
conforme a todos los códigos eléctricos
nacionales y locales, y diagramas de
conexión. No hacerlo, puede dar como resultado lesiones
corporales o la muerte
--------------------------------------------------------------------
Se proporciona un cable de alimentación de 4.5 m (15 pies) ya
conectado dentro de la máquina
Para entrada monofásica
Conecte el cable verde a tierra conforme al Código Eléctrico Nacional.
Conecte los cables negro y blanco a la alimentación.
Envuelva el cable rojo con cinta para proporcionar un aislamiento de
600V
Para entrada trifásica
Conecte el cable verde a tierra conforme al Código Eléctrico Nacional.
Conecte los cables negro, rojo y blanco a la alimentación.
CONSIDERACIONES DE FUSIBLES DE ENTRADA
Y ALAMBRES DE ALIMENTACIÓN
Consulte la Sección de Especificaciones para los tamaños
recomendados de fusibles y cables, así como para los tipos de
alambre de cobre. Fusione el circuito de entrada con el fusible de
quemado lento recomendado o interruptor tipo demora (también
llamado de "tiempo inverso" o "térmico/magnético"). Elija el tamaño
del alambre de entrada y aterrizamiento conforme a los códigos
eléctricos locales y nacionales. Utilizar tamaños de alambres de
entrada, fusibles o interruptores automáticos más pequeños que los
recomendados podría dar como resultado paros "molestos" de las
corrientes de entrada de la soldadora, aún cuando la máquina no se
esté utilizando a altas corrientes.
SELECCIÓN DE VOLTAJE DE ENTRADA
La POWER WAVE® S350 se ajusta automáticamente al trabajo
con diferentes voltajes de entrada. No se requieren
configuraciones de los interruptores de reconexión.
*
La POWER WAVE ® S350 incluye un cable de entrada.
*
El interruptor de ENCENDIDO/APAGADO de
la POWER WAVE® S350 no es una
desconexión del servicio para este equipo.
Sólo un electricista calificado deberá
conectar los cables de entrada a la POWER
WAVE® S350. Las conexiones deberán hacerse conforme a
todos los códigos eléctricos nacionales y locales, y el
diagrama de conexión localizado dentro de la puerta de
acceso de reconexión de la máquina. No hacee.lo, puede dar
como resultado lesiones corporales o la muerte
ADVERTENCIA
------------------------------------------------
REEMPLAZO DEL CABLE DE
ALIMENTACIÓN
Sólo un electricista calificado deberá
conectar los cables de entrada a la POWER
WAVE® S350. Las conexiones deberán hacerse conforme a
todos los códigos eléctricos nacionales y locales, y
diagramas de conexión. No hacerlo, puede dar como
resultado lesiones corporales o la muerte.
--------------------------------------------------------------------
Si el cable de alimentación está dañado o necesita
reemplazarse, un bloque de conexión de alimentación se
localiza en la parte posterior de la máquina; deberá retirarse el

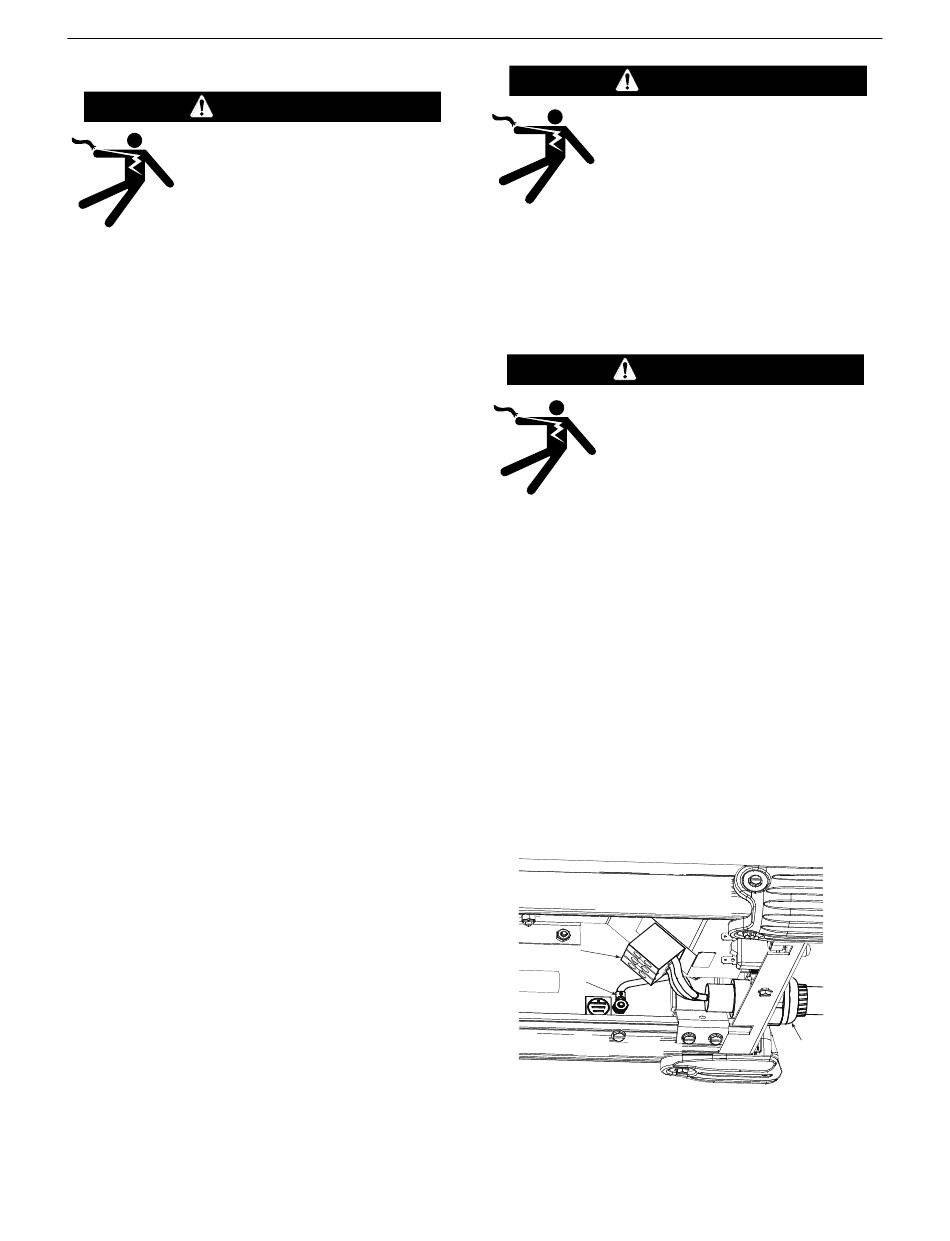

panel de acceso como se muestra en la Figura A.1.
SIEMPRE CONECTE LA TERMINAL DE ATERRIZAMIENTO DE LA
POWER WAVE (LOCALIZADA COMO SE MUESTRA EN LA FIGURA
A.1) A UN ATERRIZAMIENTO (TIERRA FISICA) DE SEGURIDAD
APROPIADO
BLOQUE DE
CONEXIÓN
TERMINAL DE
ATERRIZAMIENTO
A-4
INSTALACION
ADVERTENCIA
CABLE DE
ALIMENTACIÓN
