Manual de instrucciones
Balanza electrónica de colgar
Cuaderno de
Mantenimiento periódico y reparaciones
KERN HCB / HCN
Versión 4.1
09/2013
E
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: info@kern-sohn.com
Tlfn.: +49-[0]7433-9933-0
Fax.: +49-[0]7433-9933-149
Web: www.kern-sohn.com
HCB / HCN-BA-s-1341
Publicidad
Tabla de contenido
Manuales relacionados para KERN HCB Serie
Resumen de contenidos para KERN HCB Serie
- Página 1 KERN & Sohn GmbH Ziegelei 1 Tlfn.: +49-[0]7433-9933-0 D-72336 Balingen Fax.: +49-[0]7433-9933-149 E-mail: info@kern-sohn.com Web: www.kern-sohn.com Manual de instrucciones Balanza electrónica de colgar Cuaderno de Mantenimiento periódico y reparaciones KERN HCB / HCN Versión 4.1 09/2013 HCB / HCN-BA-s-1341...
-
Página 2: Tabla De Contenido
KERN HCB / HCN Versión 4.1 09/2013 Manual de instrucciones/cuaderno Balanza electrónica de colgar Índice Datos téc nic os ______________________________________________________________ 4 Dimensiones ________________________________________________________ 10 HCB ≤ 200 kg _______________________________________________________ 10 1.1.1 1.1.2 HCB 05T-3 _________________________________________________________ 11 1.1.3 HCB 1T-3 __________________________________________________________ 12 1.1.4... - Página 3 Menú _____________________________________________________________________ 33 Ajus te ____________________________________________________________________ 34 Mantenimiento, limpieza y tratamiento de res iduos ______________________________ 35 Limpieza y tratamiento de residuos ______________________________________ 35 Mantenimiento periódico y reparaciones __________________________________ 36 Lista de control ”Mantenimiento periódico” (ver capítulo 8.2). __________________ 38 Anexo ____________________________________________________________________ 41 Lista de control "Mantenimiento profundo"...
-
Página 4: Datos Técnicos
1. Datos técnicos KERN HCB 20K10 HCB 20K50 HCB 50K20 Precisión de lectura (d) 10 g 50 g 20 g Rangos de pesaje (máx.) 20 kg 20 kg 50 kg Rango de tara (substractivo) 20 kg 20 kg 50 kg... - Página 5 KERN HCB 50K100 HCB 99K50 HCB 100K200 Precisión de lectura (d) 100 g 50 g 200 g Rangos de pesaje (máx.) 50 kg 99 kg 100 kg Rango de tara (substractivo) 20 kg 20 kg 50 kg Reproducibilidad 100 g...
- Página 6 KERN HCB 200K100 HCB 200K500 Precisión de lectura (d) 100 g 500 g Rangos de pesaje (máx.) 200 kg 200 kg Rango de tara (substractivo) 200 kg 200 kg Reproducibilidad 100 g 500 g Linealidad ±200 g ±1000 g Pesa de calibración...
- Página 7 KERN HCB 0.5T-3 HCB 1T-3 Precisión de lectura (d) 1 kg 2 kg Rangos de pesaje (máx.) 500 kg 1000 kg Rango de tara (substractivo) 500 kg 1000 kg Reproducibilidad 1 kg 2 kg Linealidad ±1 kg ±4 kg Pesa de calibración...
- Página 8 KERN HCN 20K50IP HCN 50K100IP Precisión de lectura (d) 50 g 100 g Rangos de pesaje (máx.) 20 kg 50 kg Rango de tara (substractivo) 20 kg 50 kg Reproducibilidad 50 g 100 g Linealidad ±100 g ±200 g Pesa de calibración...
- Página 9 KERN HCN 100K200IP HCN 200K500IP Precisión de lectura (d) 200 g 500 g Rangos de pesaje (máx.) 100 kg 200 kg Rango de tara (substractivo) 100 kg 200 kg Reproducibilidad 200 g 500 g Linealidad ±400 g ±1 kg Pesa de calibración...
-
Página 10: Dimensiones
Dimensiones 1.1.1 HCB ≤ 200 kg HCB_HCN-BA-s-1341... -
Página 11: Hcb 05T-3
1.1.2 HCB 05T-3 HCB_HCN-BA-s-1341... -
Página 12: Hcb 1T-3
1.1.3 HCB 1T-3 HCB_HCN-BA-s-1341... -
Página 13: Modelos Hcn
1.1.4 Modelos HCN HCB_HCN-BA-s-1341... -
Página 14: Mosquetón Y Gancho (Modelos Hcb ≤ 200 Kg Y Modelos Hcn)
1.1.5 Mosquetón y gancho (modelos HCB ≤ 200 kg y modelos HCN) HCB_HCN-BA-s-1341... -
Página 15: Recomendaciones Generales De Seguridad
Usar la balanza únicamente conforme a su destino. Cualquier otro tipo de uso, que no se mencione en éste manual de instrucciones, será considerado uso inapropiado. La sociedad KERN & Sohn no es, en ningún caso, responsable de los daños materiales y personales como consecuencia de un uso inapropiado, siendo el propietario de la balanza el único responsable. -
Página 16: Observar Las Recomendaciones Del Manual De Instrucciones
Antes de instalar y poner en funcionamiento el aparato leer detenidamente el manual de instrucciones, incluso teniendo experiencia con las balanzas de KERN. Las traducciones a otros idiomas no tienen valor vinculante. Únicamente el original en alemán tiene valor vinculante. -
Página 17: Trabajo Conforme A Las Normas De Seguridad
Las informaciones sobre la supervisión de las medidas de control: las balanzas, así como las pesas de muestra, se encuentran accesibles en la página Web de KERN (www.kern-sohn.com). Las pesas de muestra así como las balanzas se pueden calibrar rápidamente y a un módico precio en el laboratorio acreditado por DKD... -
Página 18: Sobre La Balanza De Colgar

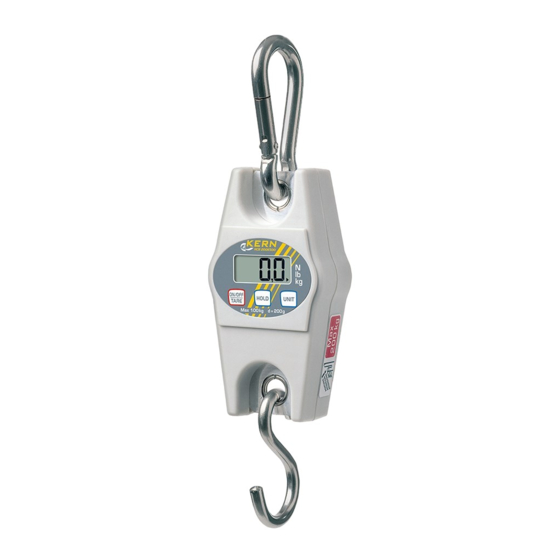

3. Sobre la balanza de colgar Descripción Modelos HCB ≤ 200 kg 1 Mosquetón con lengüeta de seguridad 2 Pantalla 3 Teclado 4 Gancho HCB_HCN-BA-s-1341... - Página 19 Modelos HCB ≥ 500 kg 1 Grillete de colgar 2 Pantalla 3 Teclado En el caso de avería de los modelos con rango de pesaje ≥ 500 kg el dispositivo de colgar no está incluido en la entrega. Para fijar la carga se han de usar elementos estándar del dispositivo de colgar.
- Página 20 Modelos HCN Vista frontal Vista trasera 1 Mosquetón con lengüeta de seguridad 2 Pantalla 3 Teclado 4 Gancho 5 Pantalla adicional 6 Compartimiento de pilas HCB_HCN-BA-s-1341...
-
Página 21: Descripción De Las Indicaciones Y Del Teclado
Descripción de las indicaciones y del teclado Indicación: kg La unidad actual de pesaje es el kilogramo. lb La unidad actual de pesaje es el libra. N La unidad actual de pesaje es newton. Significa valores de pesaje según el ajuste actual H1–H6 (ver el cap. -
Página 22: Pegatinas
Pegatinas No permanecer ni pasar bajo las cargas suspendidas. No usar en obras. Vigilar siempre la carga suspendida. No sobrepasar la carga nominal de la balanza. (ejemplo) El producto cumple con las exigencias de la norma alemana de seguridad de productos y aparatos. -
Página 23: Puesta En Marcha
¡“Recomendaciones generales de seguridad"! Desembalaje No se admiten devoluciones de las balanza enviadas y desembaladas. La balanza de grúa está precintada por la empresa KERN. El mosquetón y el gancho están precintados. RECOMENDACIÓN DE SEGURIDAD Para efectuar el desembalaje es necesaria la rotura de los precintos. -
Página 24: Control De Dimensiones Originales
"Control antes de la primera puesta en marcha (ver el capítulo 8.3). Si las dimensiones medidas en el primer control de seguridad no coinciden con las dimensiones indicadas por KERN, la balanza no puede ser usada. En éste caso, contactar con la empresa indicada ATENCIÓN por KERN para el servicio de las balanzas. -
Página 25: Como Colgar La Balanza
Como colgar la balanza Condición preliminar El gancho de la grúa (grúa puente) ha de estar equipado con lengüeta de seguridad (1) que impida la caída de la balanza de colgar cuando esta se encuentre descargada. Si la lengüeta de seguridad falta o está dañada, contactar con el fabricante de la grúa (grúa de puente) para conseguir el gancho con el seguro adecuado. -
Página 26: Manejo
5. Manejo Recomendaciones de seguridad ¡Peligro de daños causados por la caída de cargas! PELIGRO Trabajar siempre extremando las medidas de seguridad y conforme a los principios de manejo de la grúa (grúa puente). Verificar todos los elementos (gancho, grillete, anillos, eslingas de cuerda, cables, cadenas etc.). -
Página 27: Como Cargar La Balanza De Colgar
Como cargar la balanza de colgar Para obtener correctos resultados de pesaje es necesario respetar las siguientes recomendaciones - dibujos, ver página siguiente: Usar únicamente elementos para colgar la carga que aseguren una suspensión de la balanza por un sólo punto, en espacio libre. ... - Página 28 Siempre usar los elementos compatibles del dispositivo de colgar la carga. Ejemplo de la balanza HCB 100K200 Usar únicamente dispositivos de colgar la carga que aseguren una suspensión de la balanza por un sólo punto, en espacio libre. No usar elementos para colgar la carga demasiado grandes que no aseguren una suspensión de la balanza por un...
- Página 29 No desplazar ni arrastrar. No tirar del gancho hacía un lado. No usar eslingas múltiples. HCB_HCN-BA-s-1341...
-
Página 30: Encender / Apagar
Encender / apagar Encender Presionar la tecla ON/OFF. La pantalla se enciende y la balanza procede a realizar el autodiagnóstico. El autodiagnóstico está terminado cuando en la pantalla de la balanza aparezca el valor de masa „0”. Apagar Presionar la tecla ON/OFF. Tara ... -
Página 31: Cambiar De Unidad De Pesaje
Cambiar de unidad de pesaje Para cambiar entre las unidades de pesaje kglbN presionar la tecla UNIT. La indicación recuerda la unidad actual. Funciones La tecla Hold permite activar las siguientes funciones: Ajuste Función Función Data-Hold 1 Después de presionar Hold, el valor de pesaje estará... -
Página 32: Función Data-Hold
5.7.1 Función Data-Hold Encender la balanza, mantener presionada la tecla HOLD hasta que aparezca el ajuste actual "Hx” (H1–H6). Presionar repetidamente la tecla ON/OFF hasta que aparezca el ajuste deseado “H1–H4”.. Confirmar el ajustes mediante la tecla HOLD. ... -
Página 33: Función Del Valor Más Alto
5.7.3 Función del valor más alto Esta función muestra el valor superior de carga (valor más alto) de pesaje. Frecuencia de la medición: 200 ms. Atención: El valor más alto no puede superar la carga máxima soportada por la balanza (¡¡¡Riesgo de rotura!!!) ... -
Página 34: Ajuste
7. Ajuste Dado que el valor de la aceleración terrestre no es igual en todos los puntos de la Tierra, cada balanza tiene que ser ajustada – conforme al principio del pesaje resultante de los principios físicos – a la aceleración terrestre del lugar de ubicación de la balanza (únicamente si la balanza no ha sido ajustada en la fábrica para el lugar de su ubicación). -
Página 35: Mantenimiento, Limpieza Y Tratamiento De Residuos
No permitir la utilización de la balanza si se han constatado problemas en la lista de control de seguridad. No repare la balanza de colgar por sí mismo. Únicamente los servicios técnicos autorizados por KERN pueden proceder a reparaciones. Limpieza y tratamiento de residuos ¡Atención puede dañar la balanza de colgar! -
Página 36: Mantenimiento Periódico Y Reparaciones
El mantenimiento periódico anual se ha de efectuar por el personal especializado y formado (servicio KERN). Anotar los resultados del mantenimiento en la lista de control (cap. 8.3). Anotar los resultados complementarios del mantenimiento en la lista de control (cap. - Página 37 Cada 12 meses o personal especializado y formado (servicio técnico de siempre después de KERN). Durante el control general todos los elementos de 50.000 pesajes. desplazamiento de carga serán controlados por el método de polvo de magnesio para verificar la ausencia de grietas.
-
Página 38: Lista De Control "Mantenimiento Periódico" (Ver Capítulo 8.2)
Lista de control ”Mantenimiento periódico” (ver capítulo 8.2). Dimensiones originales de la balanza de colgar, número de serie: ………………………………… Rango de pesaje ……………………………… Mosquetón Gancho Distancia entre los grilletes de colgar Angulo α (°) a (mm) b (mm) c (mm) d (mm) Desgaste e (mm) - Página 39 54 meses/225.000 x 57 meses /237.500 x Todos los elementos de desplazamiento de la carga han de ser reemplazados por el servicio técnico autorizado KERN. 60 meses /250.000 x Caracteres en negrita = mantenimientos a solicitar al servicio técnico autorizado KERN.
- Página 40 HCB_HCN -BA-s-1341...
-
Página 41: Anexo
9. Anexo Lista de control "Mantenimiento profundo" (revisión general) Los mantenimientos más profundos han de ser encargados al servicio técnico autorizado por KERN. Balanzas de colgar Modelo ………………………………….. Número de serie ………………………………………. Examen mediante polvo Grillete de Periodicidad de magnesio Gancho Mosquetón... -
Página 42: Lista "Piezas De Recambio Y Reparaciones De Los Elementos Básicos De Seguridad
Lista "Piezas de recambio y reparaciones de los elementos básicos de seguridad” Elementos del dispositivo de colgar Modelo ………………………………….. Número de serie ………………………………………. (grillo, mosquetón) de la balanza de colgar Pieza Reparación Fecha Apellidos Firma HCB_HCN -BA-s-1341... -
Página 43: Declaración De Conformidad
Datum 10.07.2013 Signatur Date Signature Ort der Ausstellung 72336 Balingen Albert Sauter Place of issue KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com HCB_HCN -BA-s-1341...
