Montaje
Instrucciones de uso 512/532 - 05.0 - 04/2018
6.3.2
Montaje del bastidor

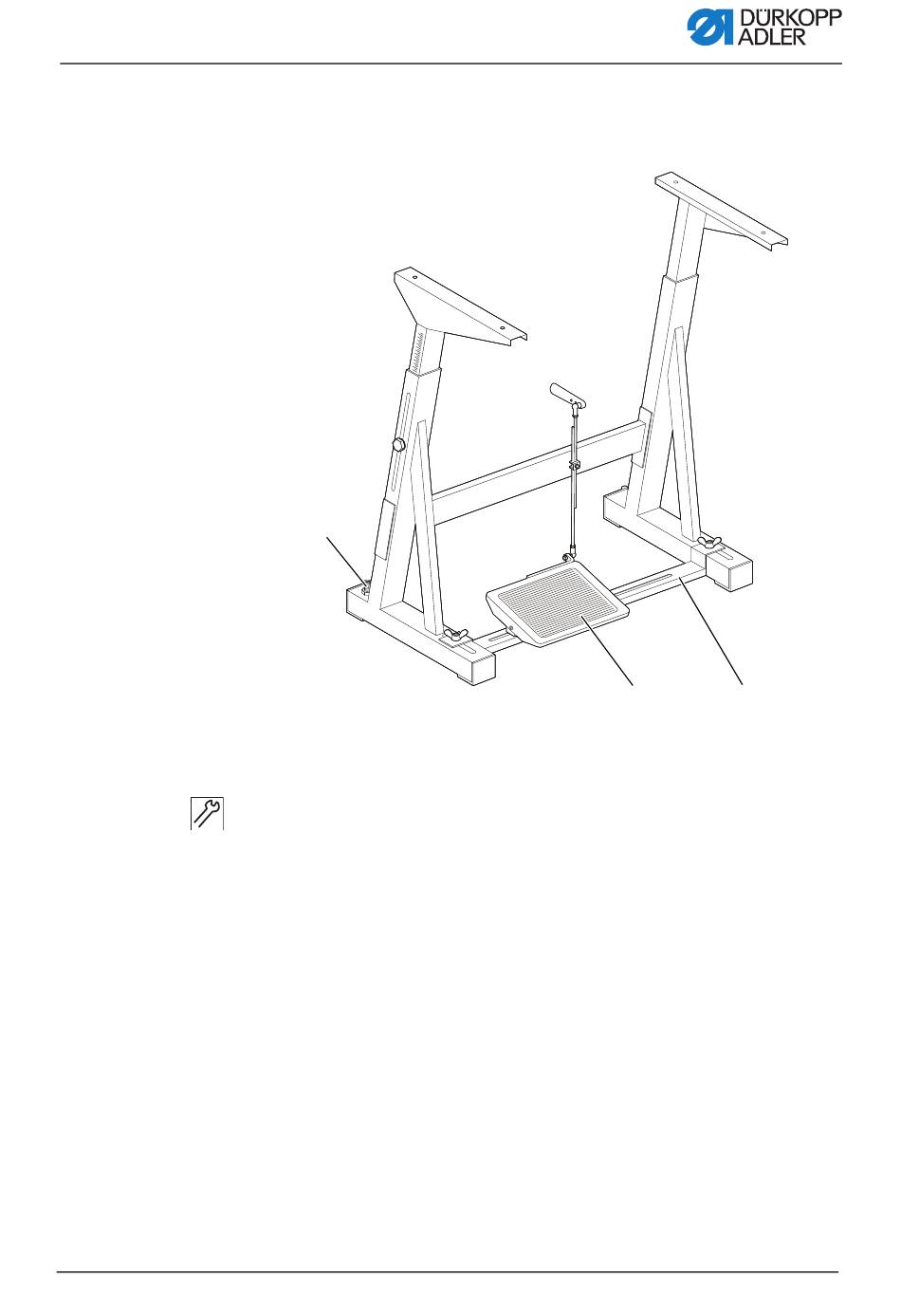

Fig. 22: Montaje del bastidor
①
(1) - Tornillo de ajuste
(2) - Pedal
Montar las piezas del bastidor.
1.
Apretar el tornillo de ajuste (1) para asegurar el bastidor.
El bastidor debe estar apoyado en el suelo con las 4 patas.
2.
Atornillar el pedal (2) en el puntal (3).
3.
Desplazar el pedal (2) de forma que quede centrado en
el puntal (3). El puntal (3) debe disponer de agujeros para
el ajuste.
②
(3) - Puntal del bastidor
③
73
