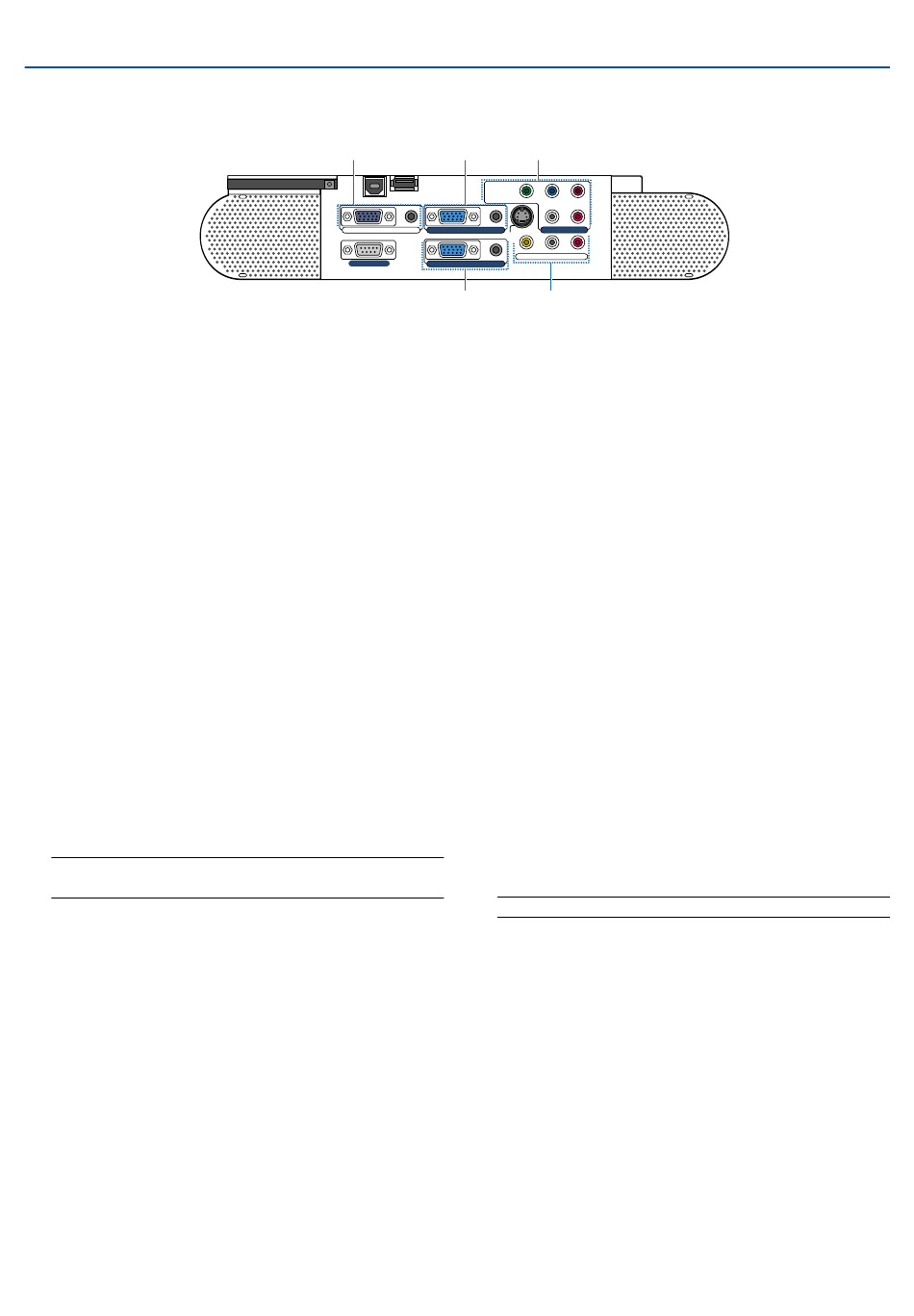

Descripción del panel de terminales
1. Conector de entrada COMPUTER 1 (mini D-Sub de 15 contactos)
Conecte su ordenador u otros equipos RGB
analógicos, tales como ordenadores compatibles con
IBM o Macintosh. Utilice el cable RGB suministrado
para conectar el ordenador.
Miniconector de entrada COMPUTER 1 AUDIO (miniclavija estéreo)
Aquí es donde se conecta la salida de audio del
ordenador cuando éste está conectado a la entrada
COMPUTER 1. Se necesita un cable de audio
(disponible en el comercio).
2. Conector de entrada COMPUTER 2 (mini D-Sub de 15 contactos)
Conecte su ordenador u otros equipos RGB
analógicos, tales como ordenadores compatibles con
IBM o Macintosh. Utilice el cable RGB suministrado
para conectar el ordenador.
Este conector también admite señales de salida
SCART.
El cable SCART se vende por separado.
Para más detalles, consulte la página 24.
NOTA: La entrada COMPUTER 2 no es compatible con
Plug & Play.
Miniconector de entrada COMPUTER 2 AUDIO (miniclavija estéreo)
Aquí es donde se conecta la salida de audio del
ordenador cuando éste está conectado a la entrada
COMPUTER 2. Se necesita un cable de audio
(disponible en el comercio).
3. Conector de salida MONITOR OUT (mini D-Sub de 15 contactos)
Puede utilizar este conector para conectar en bucle
la imagen de su ordenador a un monitor externo a
través de COMPUTER 1/2 o de la fuente de entrada
de vídeo de componente.
Este conector también emite una señal COMPUTER
o señal de componente en el modo de régimen
mínimo.
3 1
COMPONENT
PC CARD
USB(MOUSE)
USB(COMPUTER)
MONITOR OUT AUDIO COMPUTER 1 AUDIO
PC CONTROL COMPUTER 2 AUDIO
2
Miniconector de salida AUDIO OUT (miniclavija estéreo)
Puede utilizar este conector para emitir sonido desde
la fuente seleccionada (COMPUTER 1/2, COMPO-
NENT, VIDEO o S-VIDEO). El audio de la fuente que
se está visualizando o de la última fuente visualizada
también se envía a la salida de audio en el modo de
régimen mínimo.
El nivel de sonido de salida (volumen, graves/agudos
y silenciamiento) puede ajustarse según el nivel de
sonido del altavoz interno.
El nivel de sonido de salida (volumen, graves/agudos
y silenciamiento) no puede ajustarse en el modo de
régimen mínimo.
Tenga presente que este conector no puede
emplearse como conector de auriculares.
(Cuando se conecta un equipo de audio, el altavoz
del proyector se queda inhabilitado.)
4. Conectores de entrada COMPONENT (Y, Cb/Pb, Cr/Pr) (RCA)
Conecte aquí las salidas de vídeo de componente (Y/
Cb/Cr, Y/Pb/Pr) de un equipo externo como, por
ejemplo, un reproductor de DVD.
NOTA: El conector "Y" acepta señales de vídeo.
Conectores de entrada I/D COMPONENT AUDIO (RCA)
Estas son las entradas de audio de canal izquierdo y
derecho para reproducción de sonido estéreo desde
un reproductor de DVD o equipo de componente
conectado a los conectores de entrada COMPONENT.
5. Conector de entrada VIDEO (RCA)
Conecte una videograbadora, reproductor de DVD,
reproductor de discos láser, o cámara de documentos
aquí para proyectar el vídeo.
Conectores de entrada I/D VIDEO/S-VIDEO AUDIO (RCA)
Estas son las entradas de audio de canal izquierdo y
derecho para reproducción de sonido estéreo desde
una fuente de vídeo o S-vídeo.
15
4
Y Cb/Pb Cr/Pr
AUDIO
L/MONO R
S-VIDEO
AUDIO
VIDEO L/MONO R
5
