Conexión de drenaje de condensado
NOTA
!
• Todas las conexiones de drenaje de condensado deben estar
debidamente atrapadas y cebadas antes de operar la unidad. Si
no se atrapa correctamente un drenaje, se inundará la bandeja
de drenaje y se producirán daños potenciales por agua en la
unidad o el edificio.
La unidad tiene una bomba de condensado montada en fábrica que
funciona continuamente mientras la unidad está en modo de
enfriamiento. La bomba tiene un interruptor de flotador de alto nivel
interno que detiene la unidad si el nivel del agua en la bandeja sube
demasiado.
La unidad incluye un kit de manguera de drenaje flexible provisto de
fábrica con una o dos abrazaderas para conectar la unidad al sistema
de tubería de drenaje. La manguera se puede utilizar para conectar la
tubería de condensado a la conexión de la bomba de condensado.
Existe la opción de conectar directamente un accesorio de 1 NPT a la
conexión de drenaje por gravedad de la bandeja de drenaje.
NOTA
!
• Al realizar las conexiones de la tubería de condensado, tenga
cuidado de no ejercer una fuerza lateral sobre la boquilla de
drenaje. Se pueden producir daños internos.
Conexión de la bomba de condensado
- La unidad tiene una bomba de condensado. Tenga en cuenta lo
siguiente cuando conecte la tubería de condensado a la unidad
(Figura 12).
- Las unidades NO vienen con válvulas de retención o un dispositivo de
prevención de reflujo. Si se necesitan válvulas de retención, deben
suministrarse en campo.
- La elevación máxima de todas las bombas de condensado es de
685,6 inAq (27 in.wg)
- Mida la distancia de elevación desde la superficie inferior de la
unidad, NO desde la conexión de la tubería de condensación.
- Incline todos los segmentos de tubería de condensado horizontal un
mínimo de 20,8 mm por metro (1/4 de pulgada por pie) alejándolos de
la unidad interior.

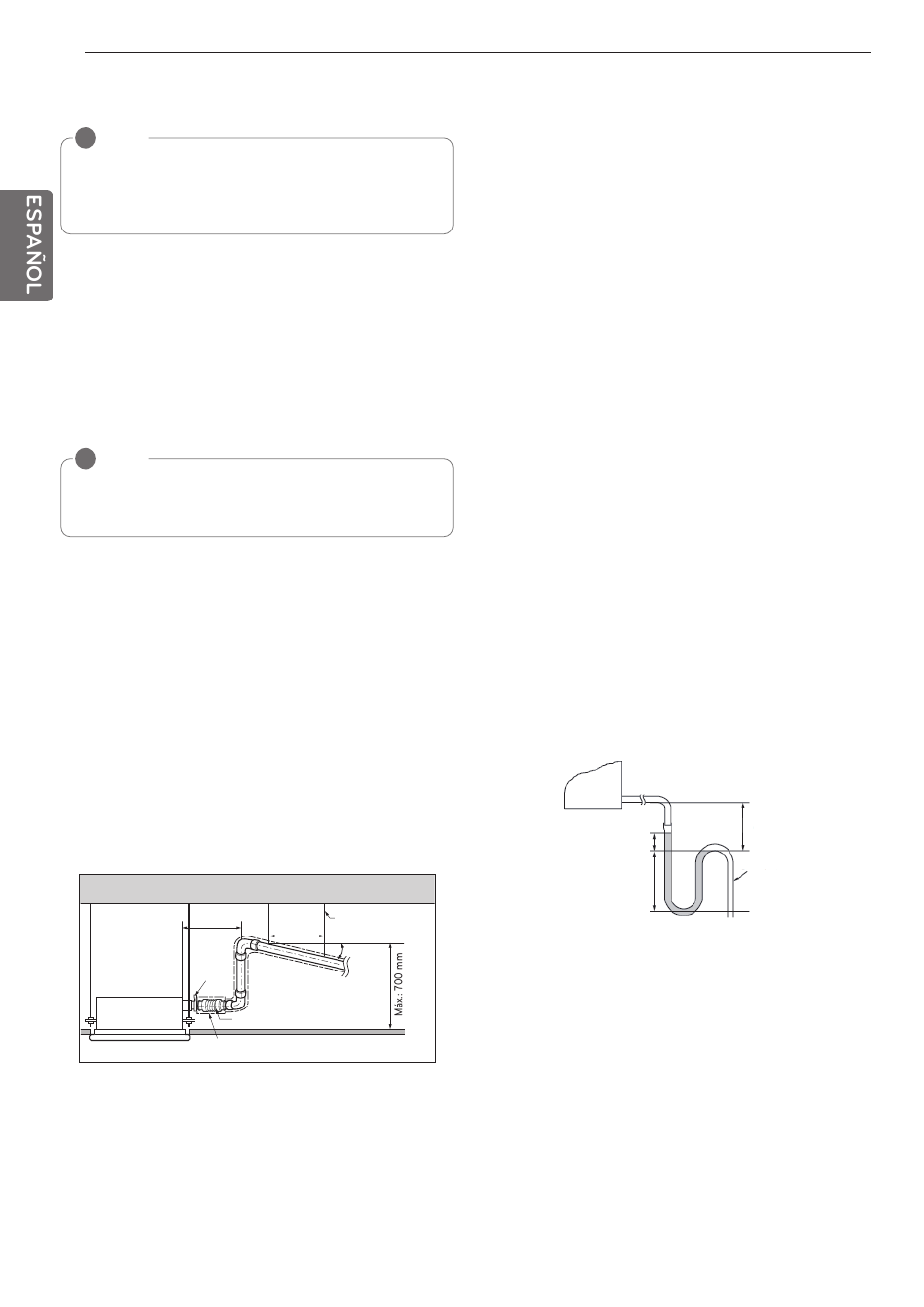

Figura 12: Ducto de drenaje incorporado al sistema de tubería de
drenaje
Máx.: 300 mm
Abrazadera
metálica
Aislamiento
Distancia
Distancia
entre
entre
Soporte para Abrazadera
soportes
soportes
de suspensión Pendiente
1~15 m
1~15 m
1/50~1/100
Manguera flexible para drenaje
Información de drenaje de la unidad
Cuando la superficie inferior de la unidad esté a una altura por debajo
de la conexión de la línea de drenaje del edificio, instale una trampa
invertida en la parte superior a la descarga de la bomba de condensado
antes de la conexión a la tubería de drenaje del edificio.
Cuando la línea de drenaje receptora esté montada horizontalmente,
conecte la trampa invertida a la mitad superior de la tubería. El punto
de conexión de la trampa invertida a la tubería de drenaje del edificio
siempre debe estar en la mitad superior de la tubería y nunca debe
estar a más de 45° a cada lado del punto más alto de la línea de
drenaje horizontal del edificio.
Si se conecta a una línea de drenaje vertical o a una línea de ventilación
del sistema de plomería, conecte la línea de descarga de la bomba de
condensado de la DOAS usando un accesorio Y-45 con el extremo
doble del accesorio Y-45 hacia arriba. Cuando se conecte a una línea de
drenaje vertical, incluya una trampa invertida en la parte superior a la
descarga de la bomba de condensado de la DOAS antes de la conexión
al accesorio Y-45
Conexión de la tubería de condensado por gravedad
La unidad tiene una conexión de drenaje de condensado por gravedad
auxiliar en el lado opuesto de la conexión de la tubería de la bomba de
condensado de la unidad. Esta conexión se puede utilizar en lugar de
utilizar la bomba de condensados. Si se usa el drenaje por gravedad,
desconecte el conector de la bomba de condensado DOAS en el
controlador.
- Verifique que la unidad esté instalada con una ligera inclinación hacia
la conexión de drenaje por gravedad.
- Retire el tapón de goma antes de conectar la línea de condensado a la
unidad interior.
- La línea de condensado por gravedad debe estar equipada con una
trampa de condensado para un flujo de condensado adecuado.
Consulte la Figura 13 para ver los detalles de la trampa.
- Todos los segmentos horizontales de la tubería de condensación
deben tener una inclinación mínima de 20,8 mm por metro (1/4 de
pulgada por pie) hacia afuera de la unidad interior.
Figura 13: Trampa de condensado por gravedad
C
A
Dónde:
A = 63,5mm(2-1/2'')
C ≤ 2 x External Static Pressure (mmAq(in.-wg))
B
Trampa en U
