II.8.6 Les applications des récupérations partielles (DS) et totales (RC100) et la production d'eau chaude
sanitaire
Généralités
En général, la chaleur de condensation dans un refroidisseur est éliminée dans l'air ; elle peut être récupérée de façon intelligente grâce à une
récupération de chaleur qui peut être partielle (DS) ou totale (RC100). En fonctionnement mode été, dans le premier cas une partie réduite est
récupérée équivalente à la désurchauffe du gaz, tandis que dans le second cas toute la chaleur de condensation, qui autrement serait perdue, est
récupérée.
Dans le cas d'une pompe à chaleur réversible, la récupération partielle (DS) et la récupération totale (RC100) peuvent fonctionner aussi en modalité
hiver. Dans le premier cas, la récupération partielle (DS) soustrait une part de la production de chaleur dans l'échangeur principal, tandis que dans le
cas de la récupération totale, la production de chaleur est alternée à celle de l'échangeur principal.
Les indications suivantes sont des indications de principe. Les schémas proposés sont incomplets et ne servent qu'à établir des concepts directeurs
permettant d'améliorer l'utilisation des unités dans certains cas particuliers.
2
Aménagement du refroidisseur ou de la pompe à chaleur avec DS ou RC100
Refroidisseur
Dans ce type d'installation, le circuit hydraulique principal du refroidisseur est raccordé à l'utilisateur et produit de l'eau froide pour la climatisation.
L'unité peut être équipée de pompes ou de pompes et d'un accumulateur comme une alternative à la solution traditionnelle qui les voit installées dans
l'installation. Le désurchauffeur (DS), dont la machine peut être équipée, sera raccordé au moyen d'un accumulateur d'eau technique et pompe à
l'extérieur de l'installation pour la production d'eau chaude sanitaire ou de l'installation pour la production d'eau chaude pour les batteries de post-
chauffage des CTA ou d'autres applications. La récupération totale (RC100), en alternative à la DS, peut être utilisée pour les mêmes applications, mais
la quantité de chaleur produite est beaucoup plus importante et en même temps le niveau thermique de l'eau produite est inférieur.
Pompe à chaleur avec récupération partielle (DS) – Installation à 2 tubes + eau chaude sanitaire
Si l'unité est une pompe à chaleur réversible, le fonctionnement en mode été est similaire au cas ci-dessus du refroidisseur. En revanche, en
fonctionnement mode hiver l'utilisateur obtient l'eau chaude produite par la pompe à chaleur. Si l'unité est équipée d'un désurchauffeur DS, celui-ci
pourra être actif même en mode hiver ; dans ce cas, cependant, il soustrait cette partie de la chaleur de la production d'eau chaude de l'échangeur
principal.
Pompe à chaleur avec récupération totale (RC100) – Installation à 2 tubes + eau chaude sanitaire
Si l'unité est une pompe à chaleur réversible équipée d'une récupération totale (RC100), le comportement est identique à celui d'une unité polyvalente à
2 tubes avec une application spécifique sur les installations à 2 tubes + eau chaude sanitaire. Si le type des installations est en revanche à 4 tubes,
consulter les gammes des unités polyvalentes EXP. La climatisation et la production d'eau chaude sanitaire dans une installation à deux tubes est une
application typique des hôtels, des hôpitaux, des salles de sport et des structures touristiques en général.
3
3
6

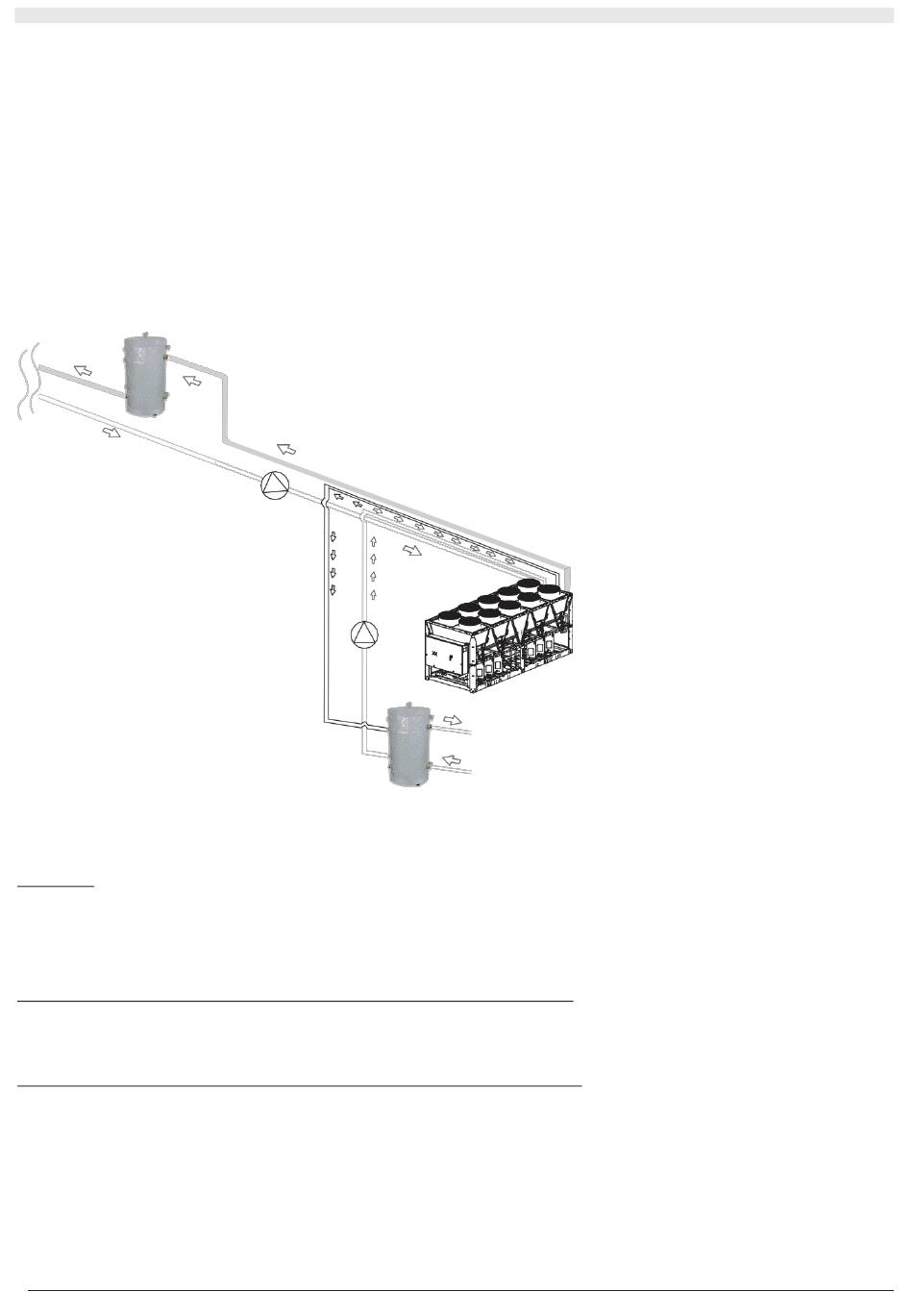

1 Refroidisseur ou pompe à chaleur
2
Accumulateur installation côté utilisateur
3 Pompe
6 Accumulateur installation côté récupération
1
