16.3 Cómo determinar el límite de carga
RXYSA4~6A7V/Y1B
Sistema de aire acondicionado VRV 5-S
4P600330-1D – 2023.02
16
c Controlador remoto NO compatible con sistema de seguridad R32
d Controlador remoto compatible con el sistema de seguridad R32
e Controlador remoto en modo supervisor
f Sala de supervisión
g Conductos (aire exterior y aire de retorno)
Paso 1: Para obtener el límite de carga de refrigerante total del sistema, calcule la
superficie:
▪
de las habitaciones donde está instalada la unidad interior.
▪
Y de las habitaciones a las que da servicio la unidad interior con conductos
instalada en una habitación diferente.
La superficie de la habitación se puede determinar proyectando las paredes, las
puertas y las particiones hacia el suelo y calculando el área contenida. La superficie
de la habitación más pequeña para la que funciona el sistema se utiliza en el paso
siguiente para determinar la máxima carga total admisible en el sistema.
Los espacios conectados mediante falsos techos, conductos o conexiones similares
no deben considerarse como un solo espacio.
Si la partición entre dos habitaciones en la misma planta cumple ciertos requisitos,
entonces las habitaciones se consideran como una sola habitación y las superficies
de las habitaciones se pueden añadir. De esta forma es posible aumentar el valor
A
utilizado para calcular la carga máxima permitida.
min
Para añadir superficies de habitación, se debe cumplir alguno de los dos requisitos
siguientes:
▪
Las habitaciones en la misma planta que están conectadas con una apertura
permanente que se extiende hasta el suelo y que está pensada para que pasen
las personas se consideran como una sola habitación.
▪
Las habitaciones en la misma planta que están conectadas con aperturas que
cumplen los siguientes requisitos se pueden considerar como una habitación
individual. La abertura debe estar formada por dos partes para permitir la
circulación de aire.

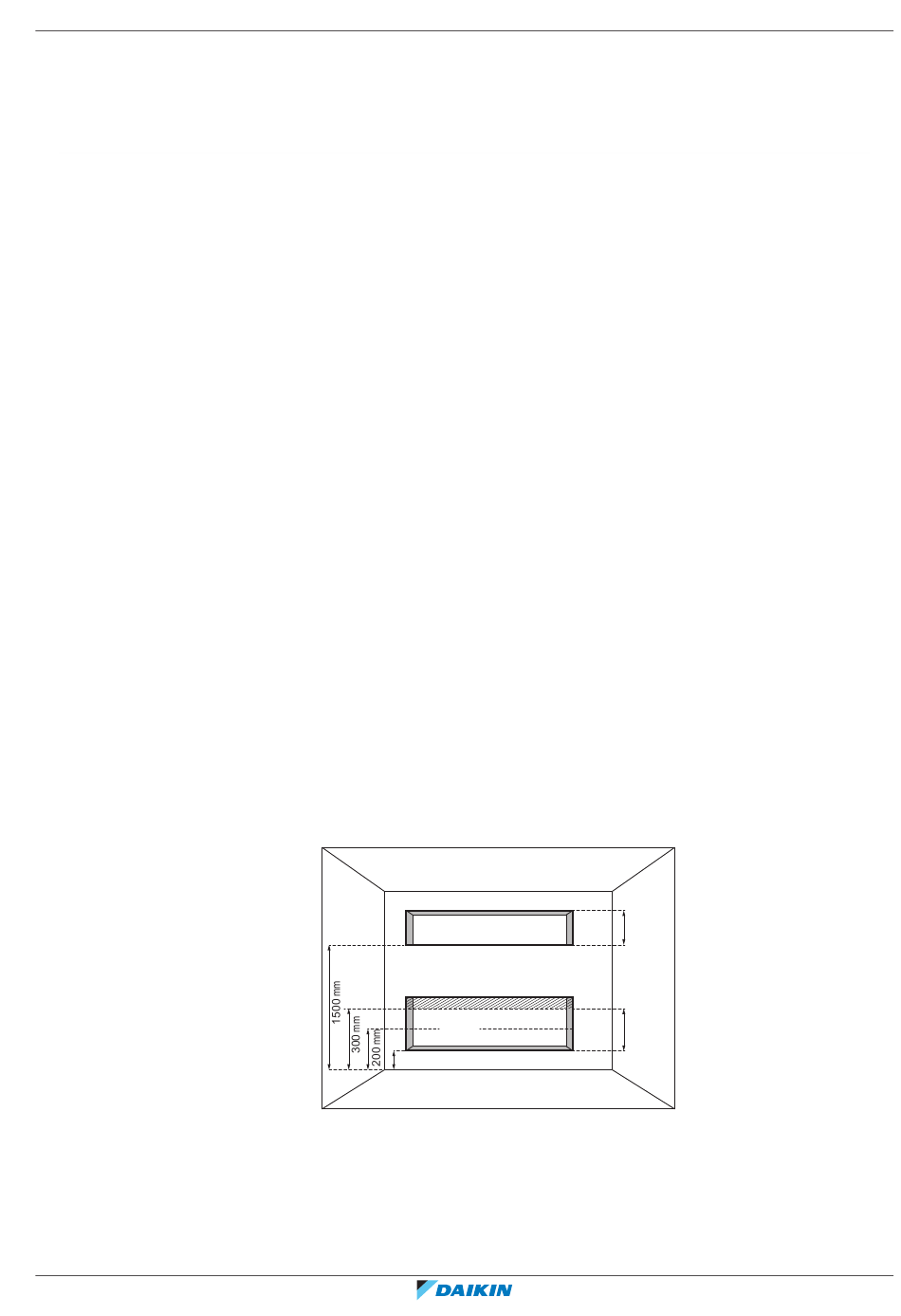

A
≤ 100 mm
A
Superficie de ventilación natural mínima
nvmin
Requisitos especiales para unidades con R32
|
nvmin
≥ 50% A
nvmin
≥ 20 mm
≥ 20 mm
Guía de referencia para el instalador y el usuario final
69
