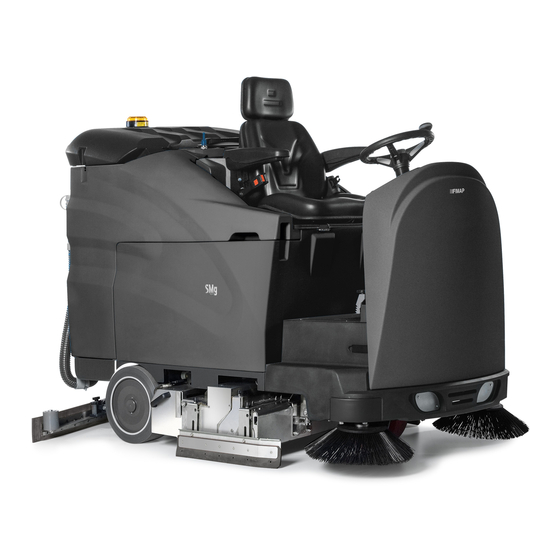

- Página 1 MANUAL DE USO Y MANTENIMIENTO SMG130 S BASE ED. 09-2019 ORIGINAL INSTRUCTIONS Doc. 10036995 Ver.
- Página 2 Las descripciones contenidas en esta publicación no se consideran vinculantes. Por tanto, la empresa se reserva el derecho de aportar en cualquier momento las eventuales modificaciones en piezas, detalles, suministros de accesorios, que considere convenientes para una mejora o debido a cualquier exigencia de carácter constructivo o comercial. La reproducción, incluso parcial, de los textos y de los diseños contenidos en esta publicación está...
- Página 3 ÍNDICE RECEPCIÓN DE LA MÁQUINA ..............................5 PLACA DE IDENTIFICACIÓN ..............................5 ADVERTENCIA PREVIA................................5 USO INDICADO – USO PREVISTO ............................. 5 DESCRIPCIÓN TÉCNICA ................................6 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA ..........................7 NORMAS GENERALES DE SEGURIDAD ..........................10 PREPARACIÓN DE LA MÁQUINA............................11 1.
- Página 4 MANTENIMIENTO EXTRAORDINARIO ............................. 33 44. SUSTITUCIÓN GOMA DELANTERA BOQUILLA DE ASPIRACIÓN ........................ 33 45. SUSTITUCIÓN DE LA GOMA TRASERA DE LA BOQUILLA DE ASPIRACIÓN ....................33 46. SUSTITUCIÓN DE LA GOMA PARASALPICADURAS LATERAL DE LA BANCADA ..................33 47. REGULACIÓN DE LA ALTURA DEL PARASALPICADURAS LATERAL ......................34 48.
- Página 5 Recepción de la máquina Placa de identificación En el momento de la recepción de la máquina es indispensable controlar enseguida haber recibido todo el material indicado en los documentos de expedición, y además que la máquina no haya sufrido daños durante el transporte.
- Página 6 DESCRIPCIÓN TÉCNICA SMG 130 BASE Potencia nominal de entrada [IEC 60335-2-72; IEC 62885-9] 5,75 Anchura de trabajo (sin cepillos laterales) 1055 Anchura de trabajo (con cepillos laterales) 1370 Anchura boquilla de aspiración 1266 Capacidad de trabajo, hasta 8260 Motor cepillo cilíndrico Nr / (V / W) 2 / (36 / 1300) Rev.
- Página 7 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Símbolo del interruptor general (interruptor de llave) Se emplea en el panel de mandos para indicar el interruptor de llave de encendido (ON-1) o apagado (OFF-0) de la máquina Símbolo de avisador acústico Se emplea para indicar el pulsador de avisador acústico Símbolo del selector de velocidad de avance y marcha atrás Se emplea en el salpicadero para indicar el nivel de velocidad de la máquina en avance o en marcha atrás Símbolo de presión en los cepillos...
- Página 8 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Símbolo de rotación del tanque de recuperación Se emplea en el panel de mandos para señalar el testigo verde de habilitación de rotación del tanque de recuperación. Símbolo de regulación llave de paso Se emplea en el panel central de protección de la dirección para indicar la palanca de la llave de paso de regulación agua. Símbolo del pedal del freno de estacionamiento.
- Página 9 SIMBOLOGÍA EMPLEADA EN LA MÁQUINA Etiqueta que indica el desenganche del soporte del asiento. Se visualiza en el soporte del asiento para señalar la manilla de desenganche Símbolo de 'prohibido pisar' Se usa para indicar la zona de la máquina donde está prohibido pisar Etiqueta que indica la posición de los disyuntores térmicos de los motores de aspiración...
- Página 10 NORMAS GENERALES DE SEGURIDAD Antes de utilizar la máquina, se ruega leer atentamente y respetar las instrucciones presentes en el siguiente documento, como así también las instrucciones del documento suministrado con la máquina "NORMAS GENERALES DE SEGURIDAD” (código documento 10083659).
- Página 11 PREPARACIÓN DE LA MÁQUINA MOVIMIENTO MÁQUINA EMBALADA La máquina está contenida en un embalaje específico, equipado de pallet para su desplazamiento por medio de elevadores de horquilla. Los embalajes NO pueden superponerse. La masa total de la máquina con el embalaje es de 780 kg Las dimensiones del embalaje son las siguientes: SMG130 S A: 1620 mm...
- Página 12 PREPARACIÓN DE LA MÁQUINA 3. Indicador de nivel batería - contador de horas 4. Testigo luminoso rojo, indica que hay una anomalía en el funcionamiento de la tracción de la máquina 5. Testigo luminoso rojo, indica que el freno de estacionamiento está accionado o el nivel de reserva de aceite del sistema de frenos de la máquina.
- Página 13 PREPARACIÓN DE LA MÁQUINA 5. COMPONENTES DEL PALLET Los componentes de la plataforma en la parte delantera derecha se identifican así: 14. Pedal de marcha hacia adelante 15. Pedal de marcha atrás 16. Pedal del freno de servicio 17. Pedal freno de estacionamiento 18.
- Página 14 PREPARACIÓN DE LA MÁQUINA 24. Intermitente 25. Tapón de llenado del agua - solución detergente 26. Kit de llenado rápido (opcional) 8. COMPONENTES DELANTEROS DE LA MÁQUINA Los componentes delanteros de la máquina se identifican como sigue: 27. Faros delanteros (opcionales) 9.
- Página 15 PREPARACIÓN DE LA MÁQUINA ATENCIÓN: ¡Se aconseja emplear exclusivamente baterías herméticas para evitar el derrame de los ácidos! ATENCIÓN: Se recomienda utilizar siempre guantes de protección para evitar lesiones graves en las manos. Para introducir los elementos proceder del siguiente modo: 1.
- Página 16 PREPARACIÓN DE LA MÁQUINA 13. CONEXIÓN CARGADOR BATERÍAS Para no causar daños permanentes a las baterías, es indispensable evitar la descarga por completo de las mismas, efectuando la recarga después de pocos minutos desde el encendido de la señal intermitente de baterías descargadas.
- Página 17 PREPARACIÓN DE LA MÁQUINA 15. FRENO DE SERVICIO – FRENO DE ESTACIONAMIENTO La máquina posee un sistema electrónico de frenado. Para frenar, en condiciones normales, basta con levantar el pie del pedal de marcha. En caso de mal funcionamiento del freno de servicio o en caso de necesidad, accionar el freno mecánico de pedal (1) empujándolo hacia abajo.
- Página 18 PREPARACIÓN DE LA MÁQUINA 18. EXTRAPRESIÓN DEL CUERPO DE LA BANCADA Esta máquina brinda la posibilidad de seleccionar tres distintas velocidades de avance mediante el manipulador (1) situado en el panel de mandos, se dispone de tres configuraciones distintas: Step01: el peso aplicado sobre el suelo es de 53 kg. Step02: el peso aplicado sobre el suelo es de 65 kg.
- Página 19 PREPARACIÓN DE LA MÁQUINA 22. TANQUE DE RECUPERACIÓN Comprobar que el tanque de recuperación esté vacío; de lo contrario, vaciarlo completamente. Comprobar que esté correctamente cerrado el tapón del tubo de descarga (1), que se encuentra en la parte trasera de la máquina. Comprobar que el tapón de descarga (2), situado en la parte trasera de la máquina, esté...
- Página 20 PREPARACIÓN DE LA MÁQUINA 26. MONTAJE DE LOS CEPILLOS CILÍNDRICOS Para montar los cepillos cilíndricos del cuerpo de la bancada proceder del siguiente modo: 1. Girar la llave del interruptor general (1) un cuarto de vuelta hacia la derecha (colocarla en la posición 2.
- Página 21 PREPARACIÓN DE LA MÁQUINA ATENCIÓN: Asegurarse de que los cepillos estén enganchados correctamente. De lo contrario, la máquina podría trabajar de modo incorrecto. ATENCIÓN: Se recomienda utilizar siempre guantes de protección para evitar lesiones graves en las manos. Las fases mencionadas se refieren al montaje del cepillo trasero, repetirlas para el cepillo delantero. ATENCIÓN: Prestar atención al sentido de las cerdas del cepillo durante el montaje, la cúspide del cepillo visto desde arriba es hacia la parte delantera de la máquina.
- Página 22 28. TRABAJO Antes de comenzar el trabajo respetar los pasos siguientes: 1. Controlar que el tanque de recuperación esté vacío, de lo contrario vaciarlo completamente 2. Comprobar que el interruptor general (3) de la máquina esté en la posición “0” 3.
- Página 23 10. Girar completamente la palanca de la llave de paso (7) hacia la izquierda, para abrir el paso total del detergente. 11. Presionando el pedal del acelerador (8) la máquina comienza a moverse, la boquilla de aspiración baja automáticamente y los motores de aspiración comienzan a trabajar. Simultáneamente los cepillos comienzan a girar y la electroválvula comienza a funcionar.
- Página 24 AL FINALIZAR EL TRABAJO 34. AL FINALIZAR EL TRABAJO Al finalizar el trabajo y antes de realizar cualquier tipo de mantenimiento, realizar las operaciones siguientes: 1. Girar completamente la palanca de la llave de paso (1) hacia la derecha para cerrar el paso total de la solución detergente.
- Página 25 AL FINALIZAR EL TRABAJO 21. Accionar el freno de estacionamiento 22. Girar el interruptor con llave un cuarto de vuelta hacia la izquierda (poniéndolo en la posición "0") y extraer la llave de mando 23. Levantar el soporte del asiento y desenchufar el conector de la instalación eléctrica del conector de las baterías.
- Página 26 MANTENIMIENTO DIARIO REALIZAR TODAS LAS OPERACIONES DE MANTENIMIENTO EN SECUENCIA 35. LIMPIEZA FILTRO MOTOR ASPIRACIÓN 1. Verificar que el tanque de recuperación esté vacío, de lo contrario vaciarlo 2. Comprobar que el freno de estacionamiento esté accionado, de lo contrario accionarlo. 3.
- Página 27 MANTENIMIENTO DIARIO 36. LIMPIEZA DEL TANQUE DE RECUPERACIÓN 1. Verificar que el tanque de recuperación esté vacío, de lo contrario vaciarlo 2. Comprobar que el freno de estacionamiento esté accionado, de lo contrario accionarlo. ATENCIÓN: Estas operaciones deben realizarse utilizando guantes para protegerse del contacto con soluciones peligrosas.
- Página 28 MANTENIMIENTO DIARIO 37. LIMPIEZA BOQUILLA DE ASPIRACIÓN La limpieza esmerada de todo el grupo de aspiración garantiza un mejor secado y limpieza del pavimento además de una mayor duración del motor aspiración. Para la limpieza proceder de la siguiente manera: 1.
- Página 29 MANTENIMIENTO DIARIO 39. LIMPIEZA DEL CAJÓN DE RECOGIDA Y DEL FILTRO DE ASPIRACIÓN DEL CAJÓN Una cuidadosa limpieza del cajón de recogida y del filtro garantiza una mejor capacidad de trabajo. Para la limpieza proceder de la siguiente manera: 1. Controlar que el tanque de recuperación esté vacío, de lo contrario vaciarlo completamente 2.
- Página 30 MANTENIMIENTO SEMANAL 40. LIMPIEZA DEL TUBO ASPIRACIÓN En caso de aspiración insuficiente controlar que el tubo de aspiración no esté atascado. Eventualmente limpiarlo con un chorro de agua procediendo del siguiente modo: 1. Verificar que el tanque de recuperación esté vacío, en caso contrario proceder a vaciarlo. 2.
- Página 31 MANTENIMIENTO SEMANAL 41. LIMPIEZA TANQUE SOLUCIÓN Para la limpieza proceder de la siguiente manera: 1. Comprobar que el freno de estacionamiento esté accionado, de lo contrario accionarlo. 2. Comprobar que el conector de la instalación eléctrica esté desconectado del conector de las baterías, de lo contrario desconectarlo.
- Página 32 MANTENIMIENTO SEMANAL 8. Utilizando la herramienta adecuada, quitar la preinstalación del parasalpicaduras lateral (3), desenroscando los tornillos (4) que lo fijan al soporte parasalpicaduras. 9. Quitar el soporte del cepillo trasero (5), desenroscando la manivela (6) y colocarlo en el piso. 10.
- Página 33 MANTENIMIENTO EXTRAORDINARIO 44. SUSTITUCIÓN GOMA DELANTERA BOQUILLA DE ASPIRACIÓN Si la goma delantera de la boquilla de aspiración está desgastada, no se logra una aspiración correcta y por consiguiente la máquina no seca perfectamente. En este caso, para sustituirlo se debe proceder del siguiente modo: Comprobar que el freno de estacionamiento esté...
- Página 34 MANTENIMIENTO EXTRAORDINARIO ATENCIÓN: Se debe realizar esta operación usando guantes para protegerse del posible contacto con materiales y soluciones peligrosas. 4. Utilizando la herramienta adecuada, quitar el parasalpicaduras lateral (4), desenroscando los tornillos (2) que lo fijan a la hoja prensagoma (3). ATENCIÓN: En la figura se representa el parasalpicaduras lateral izquierdo.
- Página 35 MANTENIMIENTO EXTRAORDINARIO 5. Cerrar el grifo del agua, girando hacia la derecha la manivela (2) 6. Con la herramienta adecuada, quitar la abrazadera (3) que fija el tubo de goma (4) al tubo de distribución de la solución detergente ATENCIÓN: Estas operaciones deben realizarse utilizando guantes para protegerse del contacto con soluciones peligrosas.
- Página 36 CONTROL DE FUNCIONAMIENTO 49. LA MÁQUINA NO ARRANCA 1. Comprobar que las baterías estén cargadas 2. Controlar que el conector de la instalación eléctrica esté conectado al conector de las baterías 3. Controlar que el interruptor de llave esté encendido ON/I 50.
- Página 37 Con el sistema de dosificación fuera de funcionamiento, el flujo de agua se regula con la llave de paso ubicada en la columna de dirección. Para la reparación del sistema dirigirse a un revendedor autorizado FIMAP. 58. ALARMAS La máquina tiene un testigo intermitente (1) para el diagnóstico de las anomalías del sistema de control del...
- Página 38 ELIMINACIÓN Eliminar la máquina conforme a las normativas de eliminación de residuos en vigor en el país donde se usa.
- Página 39 SELECCIÓN Y EMPLEO DE LOS CEPILLOS CEPILLO DE POLIPROPILENO (PPL) Se emplea en todos los tipos de pavimento y tiene buena resistencia al desgaste y al agua caliente (no más de 60 grados). El PPL no es higroscópico y por lo tanto conserva sus características aun trabajando sobre superficie mojada.
- Página 40 Santa Maria di Zevio, 18/09/2019 FIMAP S.p.A. El Representante Legal Giancarlo Ruffo FIMAP spa Calle Invalidi del Lavoro, 1 - 37059 S. Maria di Zevio (Verona) Italia Tel. +39 045 6060411 r.a. - Fax +39 045 6060417 - E-mail: fimap@fimap.com - www.fimap.com...
- Página 44 FIMAP - Via Invalidi del Lavoro, 1 - 37059 S. Maria di Zevio - Verona - Italy Tel. +39 045 6060411 - Fax +39 045 6060417 - E-mail: fimap@fimap.com www.fimap.com...
