AJUSTE DE LA ALTURA DE
PODADO
Vea Figura 20. Se puede cambiar el ajuste de altura
de corte del cortacésped girando la manilla de ajuste
de altura de corte.
Para subir la plataforma del cortacésped:
Gire la manilla de ajuste de altura de corte (A, Figura
20) en el sentido de las agujas del reloj.
Para bajar la plataforma del cortacésped:
Gire la manilla de ajuste de altura de corte en sentido
contrario al de las agujas del reloj.
AJUSTE DE SINCRONIZACIÓN DEL
BRAZO ELEVADOR DE LA CUBIERTA
1. Estacione la máquina en una superficie plana y
nivelada. Desactive el PTO, apague el motor y
accione el freno de mano. Las ruedas traseras
deben estar infladas a 15 psi (103 kPa).
2. Arranque la manilla de ajuste de altura de la
plataforma de modo que la palanca de la barra
elevadora trasera de la plataforma (A, Figura 21)
quede recta arriba y abajo. Éste es el ajuste de
altura medio.
S/N: 2015444202 y Abajo:
3a. Coloque el indicador de altura (B) de modo que
quede centrado entre la cuarta y quinta línea de
indicación de altura, y apriételo.
S/N: 2015444203 y Arriba:
3b. Coloque la placa de altura de la cubierta (C)
de modo que el recorte se centra en el área
con muescas (D) en la cubierta de la barra de
elevación (E).
4. Para verificar el reglaje de la barra elevadora de
la plataforma, mida y registre la distancia entre
los pivotes de elevación y los pivotes de la barra.
Repita en el otro lado de la unidad. Vea Figura 22.
5. Si las medidas de las barras y los pivotes
son iguales, no se requieren realizar ajustes
adicionales. Si las medidas NO son iguales
(diferencia mayor que 3,17 mm (1/8")) se requiere
ajuste, continúe en el Paso 5.
6. Coloque los bloques necesarios en la cubierta de
la pododora hasta que todas las cadenas queden
holgadas.
Diagnóstico, ajustes y reparaciones
A

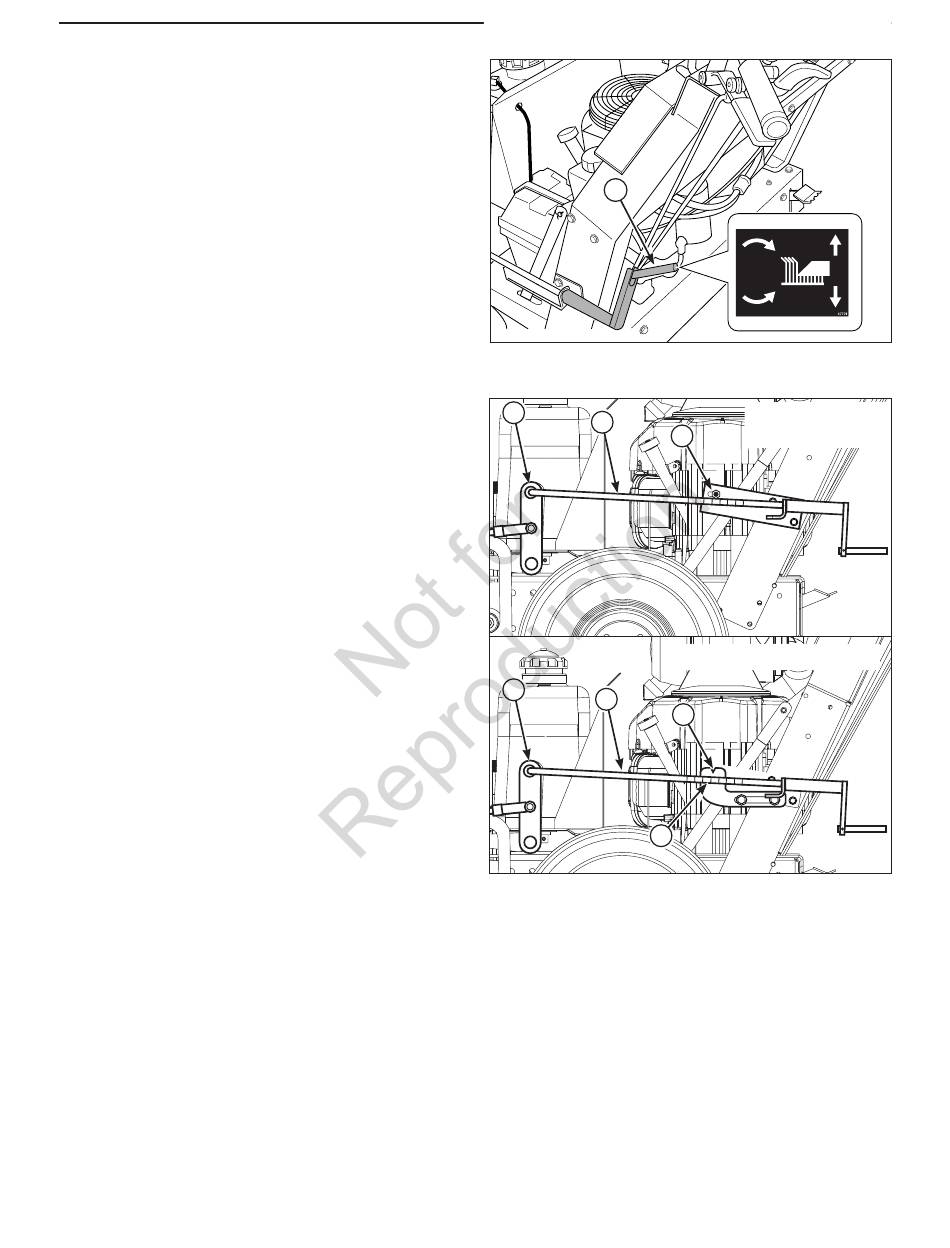

Figura 20. Ajuste de la Altura de Podado
A. Manija del Ajuste de Altura del Corte
A
E
S/N: 2015444203 y Arriba:
A
E
D
Figure 21. Deck Height Position
A. Rear Deck Lift Rod Lever
B. Cutting Height Indicator
C. La Placa de Altura de la Cubierta
D. El Área con Muescas
E. La Cubierta de la Barra de Elevación
S/N: 2015444202
y Abajo:
B
C
33
