Siemens SIPART PS2 Instrucciones De Funcionamiento Compactas página 170

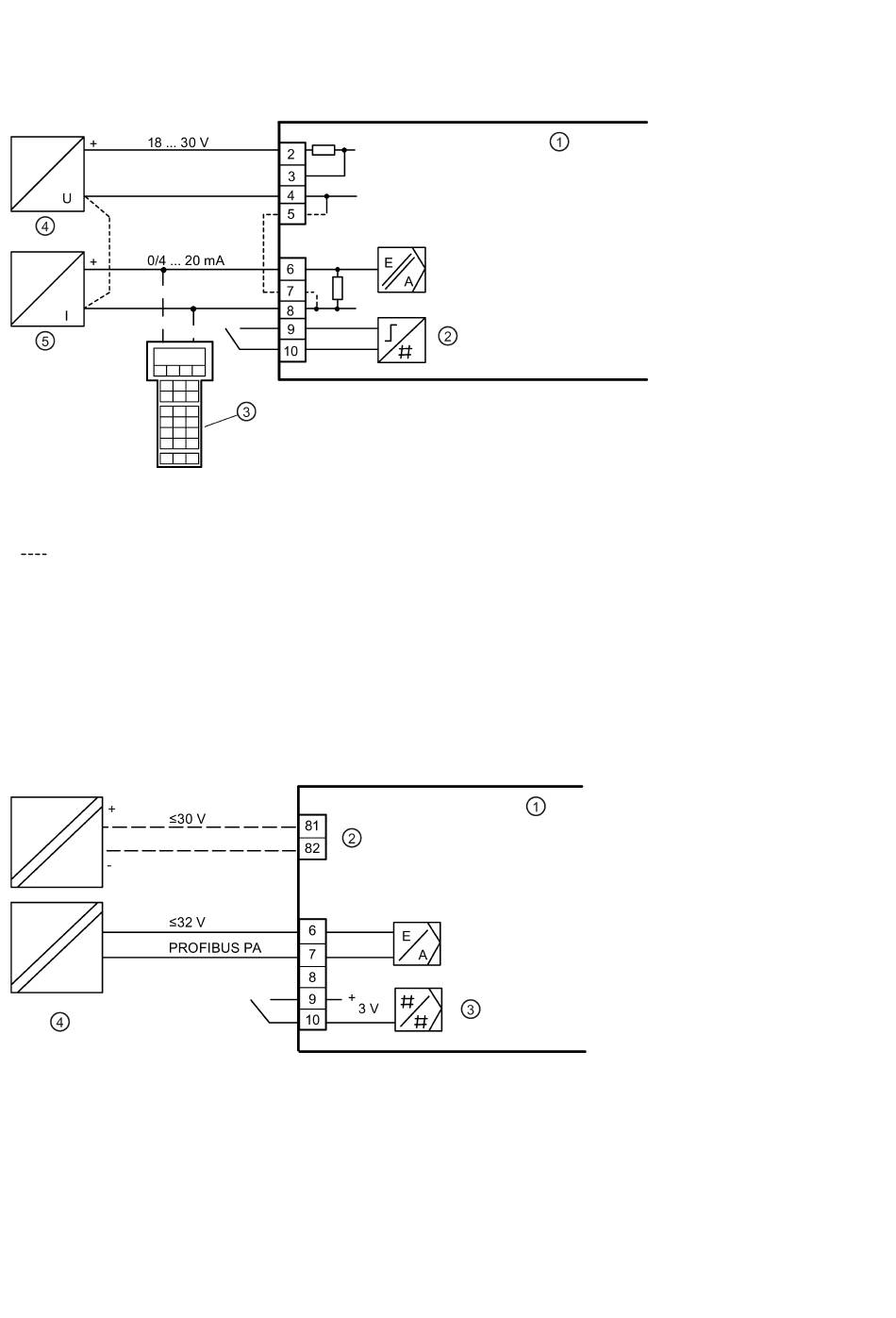

Gráfico de conexión para referencias 6DR52.0/1/2/3-0N; 6DR52.5-0E; 6DR53.0/1/2/3-0N; 6DR53.5-0E
Comunicador HART solo para 6DR52.0/1/2/3-0N y 6DR52.5-0E
①
Tarjeta base
②
Entrada binaria 1
③
Comunicador HART
Líneas de unión discontinuas: solo para conexión a tres hilos
Figura 4-3 Versión a 2/3/4 hilos, con tipo de conexión a 3/4 hilos
Rango partido
Encontrará más información sobre el modo "Rango partido" en las instrucciones de servicio detalladas del modelo
específico del aparato.
4.2.1.2 Tarjeta base PROFIBUS PA
Gráfico de conexión para referencias 6DR55..-0N...; 6DR55.5-0E...
①
Tarjeta base
②
Entrada: desconexión de seguridad
Figura 4-4 Versión de aparato a 2 hilos con PROFIBUS PA (sin Ex/con Ex d)
168
④
Fuente de alimentación
⑤
Fuente de señales
③
Entrada binaria 1
④
Fuente de alimentación
SIPART PS2 (6DR5...)
A5E03436620-05, 09/2014
