11
Movimiento de elevación del prensatelas
.04.06
Norma
Al girar el volante, el prensatelas 3 y la punta de la aguja 6 deberán alcanzar al mismo
tiempo la placa de aguja.

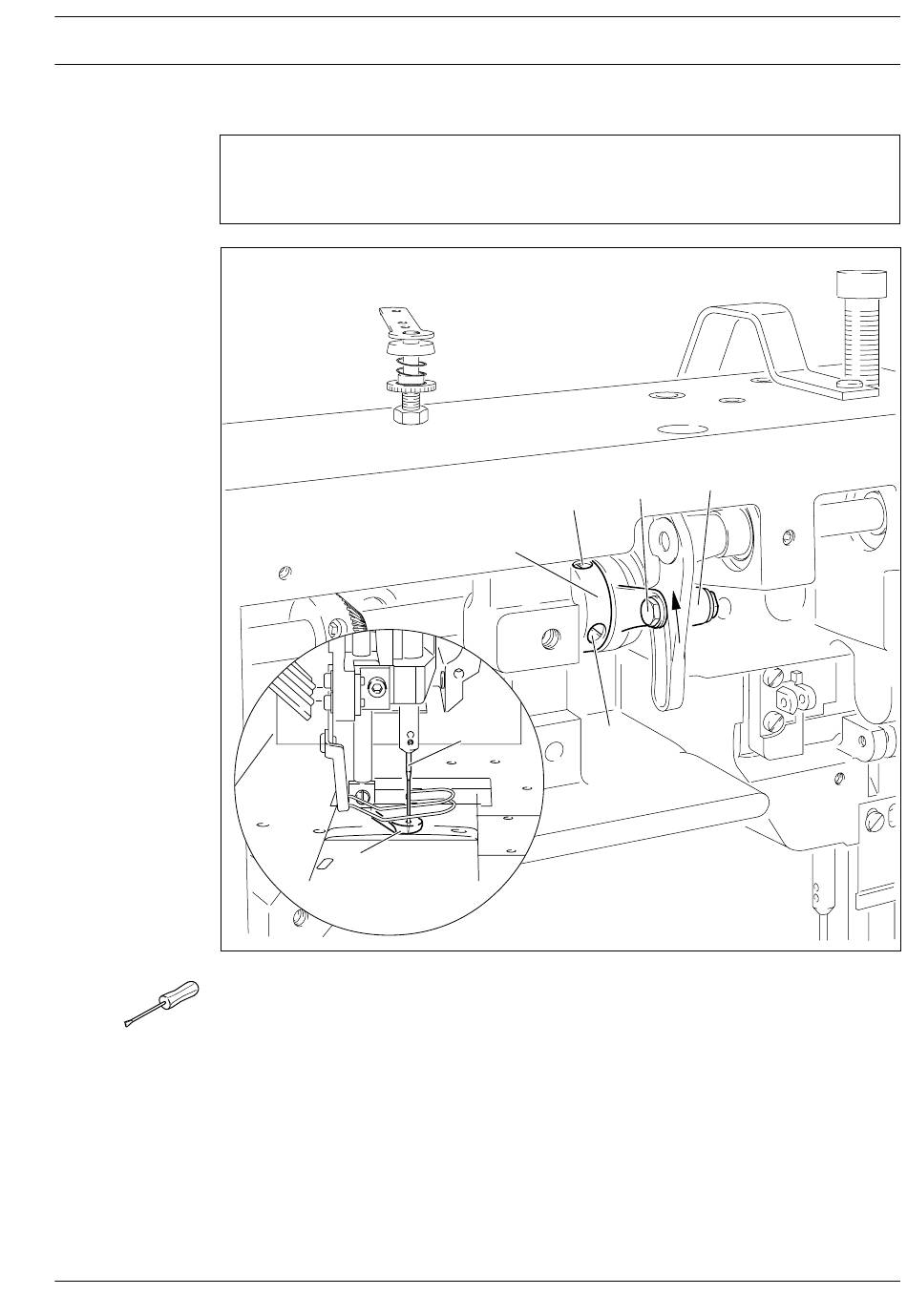

Fig. 11 - 06
● Desplace la palanca 1 ( tornillo 2 ) en su corredera hasta el tope superior.
● Asiente el prensatelas 3 sobre la placa de aguja.
● Afloje los tornillos 4 de forma que el excéntrico 5 5 5 5 5 pueda girarse aún con dificultad sobre
su eje.
● Gire el excéntrico 5 de acuerdo con la Norma.
● Apriete los tornillos 4.
5
6
3
1
2
4
4
Ajuste
11 - 8
