Manual de instalación y programación de Galaxy 2
Series
Tipo de cable de zona y datos
Los cables de zona y todos los cables conectados entre el panel, los teclados y los módulos de expansión
deben ser los siguientes:
Bus RS485: Cable de par trenzado y apantallado Belden 8723 o equivalente. En el caso de los sistemas
con menos de 100 m de cable tendidos en total, puede utilizarse un cable de alarma estándar de 4 núcleos en
la mayoría de los entornos normales.
Cables de zona y bus ECP: Cable de alarma estándar de 4 núcleos.
Zonas: Cable de alarma estándar de 4 núcleos.
Conexión a la red eléctrica
La conexión a la red eléctrica debe realizarla una persona competente y cualificada, por ejemplo, que tenga la
certificación NICEIC, de acuerdo con los actuales reglamentos sobre suministro eléctrico locales y del IEE.
Advertencia: debe haber un medio de aislamiento de la red eléctrica a 2 metros del
panel de control. Cuando puedan identificarse el cable con corriente y el cable neutro,
deberá instalarse un puente con un fusible de 3 A en la fase. Si no se pueden identificar de manera
fiable, deben instalarse fusibles de 3 A en ambos circuitos.
Cuando un cable flexible esté conectado al control con núcleos de color marrón y azul, es importante
conectar los cables al bloque de terminales de alimentación eléctrica de la forma siguiente:
•
Azul (neutro) – conectar al terminal N
•
Verde/Amarillo (tierra) – conectar al terminal E
•
Marrón (con corriente) – conectar al terminal L
From a.c. mains input
(entering next to terminal block)
200 mA
mains fuse
Brown Wire
Blue Wire
El recubrimiento de aislamiento externo debe sujetarse bajo la grapa de sujeción de cables. Es importante que
este cable se introduzca en la carcasa del panel de control a través del orificio de entrada de la alimentación
eléctrica situado junto al bloque de terminales de alimentación, que no forme un lazo en el interior de la
carcasa y que no se tienda cerca de otros cables del sistema dentro de la carcasa ni fuera de ella.
AVISO: la carcasa del panel de control no debe abrirse antes de haber aislado el suministro eléctrico.
suministro eléctrico de CA. La cubierta de la carcasa del sistema Galaxy 2 Series debe volver a
instalarse después de realizar cualquier conexión al conector principal de BT para evitar la
exposición a tensiones potencialmente letales procedentes de la RTB.
AC Power
Galaxy 2 Series PCB
Batt+ Batt-
TB2
Mains Transformer
Secondary Side
Mains Transformer
Primary Side

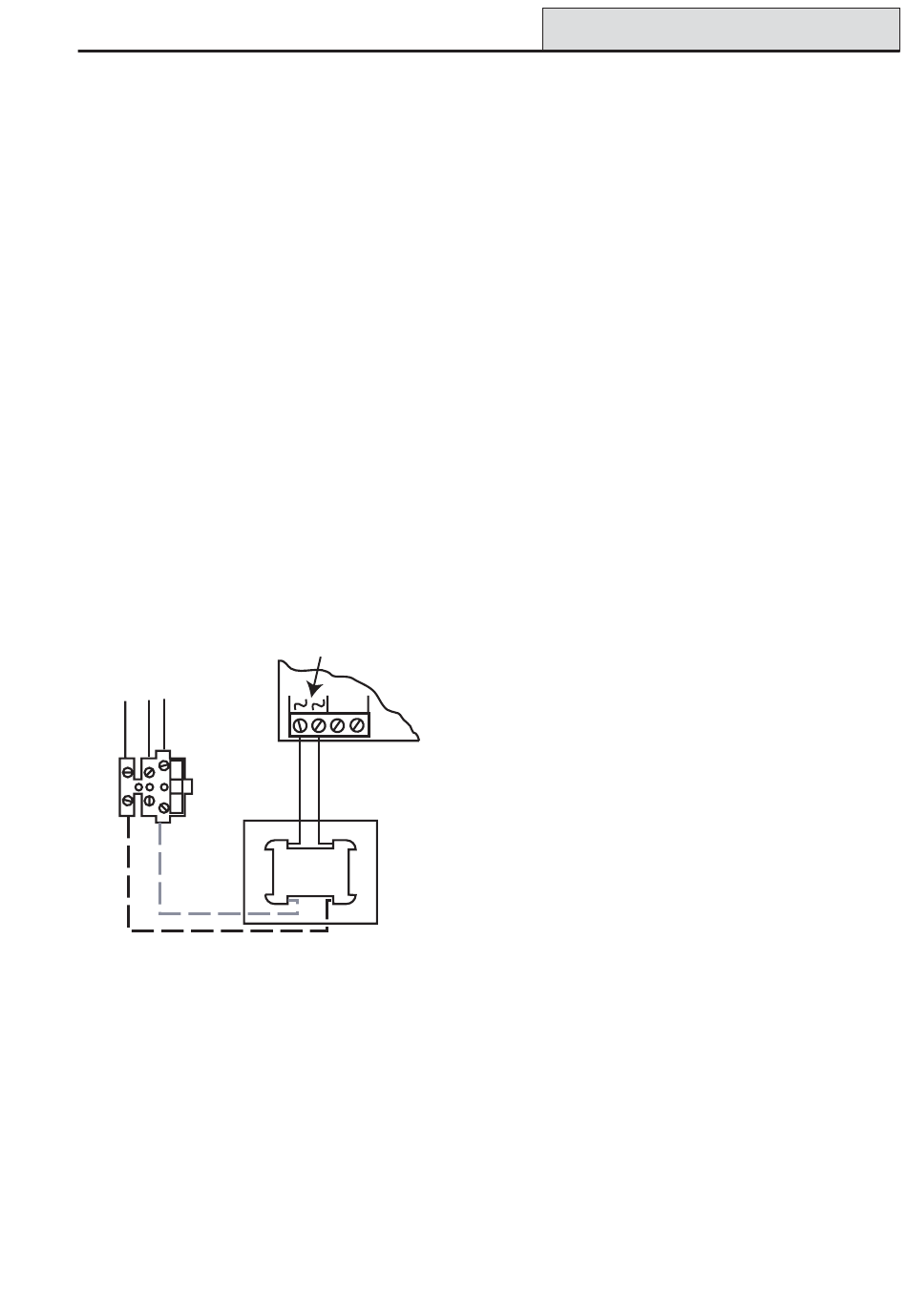

Figura 2. Conexión eléctrica a Galaxy 2 Series
La iluminación del LED 2 verde de alimentación indica la presencia de
Cableado del sistema
(continuación)
NOTA: las conexiones que aparecen como
líneas discontinuas se realizan en
fábrica. La caja metálica debe
tener una toma de tierra.
