modelos
LMD1123HBAB0
LMD3123HBAB0
LMDX1123HBAB0
LMDX3123HBAB0
PM01
instructivo

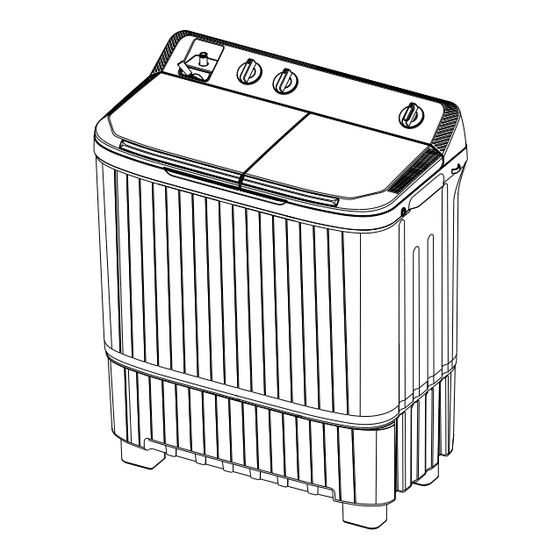

lavadora semiautomática dos tinas
lea este instructivo antes de instalar su lavadora 2 tinas
LMDX6124HBAB0
LMDX8124HBAB0
LMDX2224HBAB0
LTDR0923HBAB0
LTDR3124HBAB0
LTDR8124HBAB0
LTDR2224HBAB0
1
Publicidad
Manuales relacionados para mabe LMD1123HBAB0
Resumen de contenidos para mabe LMD1123HBAB0
- Página 1 2 tinas modelos LMD1123HBAB0 LMDX6124HBAB0 LTDR3124HBAB0 LMD3123HBAB0 LMDX8124HBAB0 LTDR8124HBAB0 LMDX1123HBAB0 LMDX2224HBAB0 LTDR2224HBAB0 LMDX3123HBAB0 LTDR0923HBAB0 PM01...
- Página 3 bienvenido Todo lo que desee saber para el correcto funcionamiento de su producto se encuentra aquí. Lo invitamos a conocer su producto, a leer el instructivo y obtener el máximo provecho de él. Consérvelo para referencias futuras. contenido Nombre de las partes ........4 Instrucciones importantes de seguridad .
- Página 4 nombre de las partes Selector de desagüe Cubierta de tina de lavado (LMDX6124HBAB0 y Filtro contra desbordamiento LMDX8124HBAB0) Tina de lavado Selector de lavado Manguera de desagüe (insta- (LMDX6124HBAB0 y lada por el usuario) LMDX8124HBAB0) Cubierta exterior de la tina Selector de lavado de centrifugado (LMDX1123HBAB0 y...
- Página 5 instrucciones importantes de seguridad • No use extensiones. • No conecte otros aparatos en el mismo contacto eléctrico. • Sujete el conector por la clavija, no por el cable. • Su producto está provisto de un tomacorriente polarizado tipo "Y" con cable a tierra integrado.
- Página 6 significado y descripción de los símbolos El contenido marcado con este símbolo está relacionado con la seguridad del producto y la seguridad personal de los usuarios. Opere el producto en estricta conformidad con este contenido, de lo contrario, esto resultará en daños a la lavadora o lesiones al usuario.
- Página 7 Para evitar vibraciones anorma- No comparta la toma de corrien- les durante el centrifugado, no te de la lavadora con otros apa- lave ropa impermeable, como ratos eléctricos. Si el enchufe chamarras impermeables, fundas está dañado, o el contacto eléc- para bicicletas, etc.
- Página 8 No coloque objetos calientes o No lave ropa manchada o empa- pesados (como una tetera con pada en sustancias volátiles agua caliente) sobre la lavadora. como solventes, gasolina, etc. Mantenga la máquina alejada de Para proteger su ropa y la lava- la luz solar directa y de fuentes dora, saque de las prendas todas de calor como calefactores de...
- Página 9 instalación y ajuste Instale y ajuste la lavadora de acuerdo con los requerimientos de este manual. Es muy importante para su seguridad y el correcto fun- cionamiento de la máquina. instale el filtro atrapapelusas Coloque la parte inferior del filtro atrapapelusas en el filtro contra desbordamiento, luego empuje la parte superior también contra el filtro contra desbordamiento.
- Página 10 El desagüe debe realizarse suavemente y con fluidez a través de la manguera de desagüe. 1. La altura de la manguera de desagüe debe ser inferior a 10 cm, de lo contrario, el desagüe no será lo suficientemente suave y causa- rá...
- Página 11 patas de nivelación 1. Incline cuidadosamente la lavadora hacia atrás e instale las patas en la parte delantera de la base. Asegúrese de que las patas que- den en su sitio correcto. (Figura 1). 2. Incline cuidadosamente la lavadora hacia adelante e instale las patas en la parte trasera de la base.
- Página 12 ponga atención a lo siguiente antes de lavar una carga de ropa • Revise las etiquetas de la ropa para saber si tiene requerimientos especiales de lavado. • Vacíe los bolsillos de las prendas. Retire monedas, are- na, pasadores para el cabello, etc. •...
- Página 13 secuencia para lavar una carga de ropa normal o de algodón Sabemos que usted es la experta en lavado. Su lavadora le permite determinar la secuencia con la que obtiene el mejor beneficio en su ropa. A manera de sugerencia, le recomendamos las siguientes se- cuencias de acuerdo con el modelo de su lavadora: Capacidad en kg de su lavadora...
- Página 14 1,0 kg. Esto para evitar que salpique agua. • Recomendamos usar detergente bajo en espuma. Capacidad de la tina Capacidad de la tina Modelo de lavado (kg) de centrifugado (kg) LMD1123HBAB0 XX kg XX kg LMD3123HBAB0 XX kg XX kg LMDX1123HBAB0...
- Página 15 esencial para el lavado • La capacidad de lavado y centrifugado de la máquina se refiere al mayor peso de la carga en seco que se puede lavar o centrifugar de una sola vez. El tamaño de la carga de un ciclo de lavado debe ser inferior a la capacidad nominal.
- Página 16 Función de Remojo: podrá seleccionar esta función al colocar la perilla en el tiempo de 30 o 45, esto agrega tiempo previo al lavado en el cual el equipo tendrá intervalos de reposo y agitación. Tipo de lavado (Modelos LMD1123HBAB0, LMD3123HBAB0, LMDX1123HBAB0, LMDX3123HBAB0 y LTDR0923HBAB0).
- Página 17 Tipo de lavado (Modelos LMDX6124HBAB0, LMDX8124HBAB0, LMDX2224HBAB0, LTDR3124HBAB0, LTDR8124HBAB0 y LTDR2224HBAB0). Puede seleccionar lavado estándar o lavado intenso. Desagüe (Modelos LMDX6124HBAB0, LMDX8124HBAB0, LMDX2224HBAB0, LTDR3124HBAB0, LTDR8124HBAB0 y LTDR2224HBAB0). Timer de centrifugado Para seleccionar un tiempo menor que 1 minuto, seleccione primero 2 minutos y entonces regrese la perilla hasta la posición deseada, menor que 1 minuto.
- Página 18 3. Introduzca la carga a lavar en la tina de lavado y, si es necesario agregue agua. 4. Seleccione el tipo de lavado. Seleccione la intensidad de lavado de acuerdo con la carga de ropa que lavará (figura 3). Figura 3 Modelos LMD1123HBAB0, Modelos LLMDX6124HBAB0, LMD3123HBAB0, LMDX1123HBAB0, LMDX8124HBAB0 LMDX2224HBAB0, LMDX3123HBAB0 y LTDR0923HBAB0.
- Página 19 6. Una vez concluido el ciclo de lavado, seleccione la posición DESAGÜE con la perilla TIPO DE LAVADO (en los modelos LMD1123HBAB0, LMD3123HBAB0, LMDX1123HBAB0, LMDX3123HBAB0 y LTDR0923HBAB0), o con la perilla desagüe (en los modelos LMDX6124HBAB0, LMDX8124HBAB0, LMDX2224HBAB0, LTDR3124HBAB0, LTDR8124HBAB0 y LTDR2224HBAB0) (Figura 5).
- Página 20 centrifugado para remover espuma 1. Mueva la palanca del selector de llenado a la posición CENTRIFU- GAR. Llene con agua durante 1 minuto aproximadamente. Si la cantidad de agua es demasiado grande, el agua podría desbordar- se de la tina. Use la llave de agua de su- ministro para controlar y limitar el in- greso de agua.
- Página 21 centrifugado 1. Introduzca de manera uniforme y cuidadosa la carga de ropa en la tina de centrifugado. 2. Empuje apropiadamente la tapa de centrifugado dentro de la tina, contra la carga de ropa. Cierre las cubiertas interior y exte- rior de la tina de centrifugado. 3.
- Página 22 1. Retire el filtro atrapapelusas. Coloque su mano en la posición mostrada y empuje hacia abajo para retirarlo (figura 1). Figura 1 2. Remueva la pelusa del filtro. Coloque el filtro en agua y remueva la pelusa mientras está mo- jada (figura 2).
- Página 23 1. Retire el filtro contra desbordamiento como muestra la figura 1. Figura 1 2. Remueva la pelusa que encuentre en el filtro y enjuague usando agua corriente. 3. Reinstale el filtro contra desbordamiento. 1. Tome la mordaza flexible de fijación. 2.
- Página 24 limpieza de la unidad • Limpie la unidad completa usando un trapo suave humedecido en agua. • Si la lavadora está demasiado sucia, límpiela usando detergente neutro. • No lave el aparato usando un chorro de agua. • Después de lavar, desconecte la manguera de suministro de agua. •...
- Página 25 solución de problemas Si hay una falla, desconecte el enchufe del suministro de energía eléctrica antes de hacer una revisión. No todos los problemas repre- sentan una falla del aparato. Confirme antes de contactar al centro de servicio autorizado. No trate de reparar la lavadora usted mismo. Problema Posible causa Posible solución...
- Página 26 Problema Posible causa Posible solución Hay un poco de • Es agua producto de la • Esto es normal. agua fluyendo ha- inspección realizada cia afuera por la antes de que la máqui- manguera de des- na dejara la fábrica. agüe durante el primer uso de la máquina.
- Página 27 características eléctricas nominales Modelo LMDX1123HBAB0 LMDX3123HBAB0 Voltaje nominal 127 V 127 V Frecuencia 60 Hz 60 Hz Capacidad de lavado 11,0 kg 13,0 kg nominal Capacidad de centrifugado 4,5 kg 6,0 kg nominal Corriente nominal total 10 A 10 A Grado de resistencia al IPX4 IPX4...
- Página 28 Modelo LMD1123HBAB0 LMD3123HBAB0 Voltaje nominal 127 V 127 V Frecuencia 60 Hz 60 Hz Capacidad de lavado 11,0 kg 13,0 kg nominal Capacidad de centrifugado 4,5 kg 6,0 kg nominal Corriente nominal total 10 A 10 A Grado de resistencia al...
- Página 29 Modelo LTDR0923HBAB0 LTDR3124HBAB0 Voltaje nominal 127 V 127 V Frecuencia 60 Hz 60 Hz Capacidad de lavado 11,0 kg 13,0 kg nominal Capacidad de centrifugado 4,5 kg 6,0 kg nominal Corriente nominal total 10 A 10 A Grado de resistencia al IPX4 IPX4 agua...
- Página 30 notas...
- Página 31 Recuerde que su producto está respaldado por Servicio exclusivo para Argentina, Chile, Servicio Mabe, la empresa líder en Servicio para Colombia, Ecuador, Perú y Venezuela línea blanca, donde siempre encontrará el trato Argentina: amable de profesionales dispuestos a resolver Interior del país 0800.222.1745 cualquier falla en el funcionamiento de su Buenos Aires 5984.1141...
- Página 32 Fecha en la que el consumidor recibe el producto Mabe, garantiza este producto en todas sus piezas, componentes y mano de obra por el tiempo de 1 año en su producto final —contado a partir de la fecha de recepción de conformidad del consumidor final— contra cualquier defecto de fabricación y funcionamiento durante el uso normal...
- Página 33 Información aplica a Argentina exclusivamente Certificado de garantía Durante el plazo de 12 meses a partir de la fecha de compra de este aparato, KRONEN INTERNACIONAL S.A. fabricante y/o importador de este producto, garantiza y se compromete frente al comprador original a reparar o reponer la pieza cuya defectuosidad obedezca a causas de fabricación.
- Página 34 2. Mabe Colombia garantiza la disponibilidad de repuestos durante un periodo de tres (3) años conta- dos a partir del vencimiento de la garantía de fabrica; los repuestos podrán adquirirse a través de nuestra Red de Servicio Mabe a nivel Nacional que podrá ser consultada, a través de nuestros cana- les de contacto oficiales.
