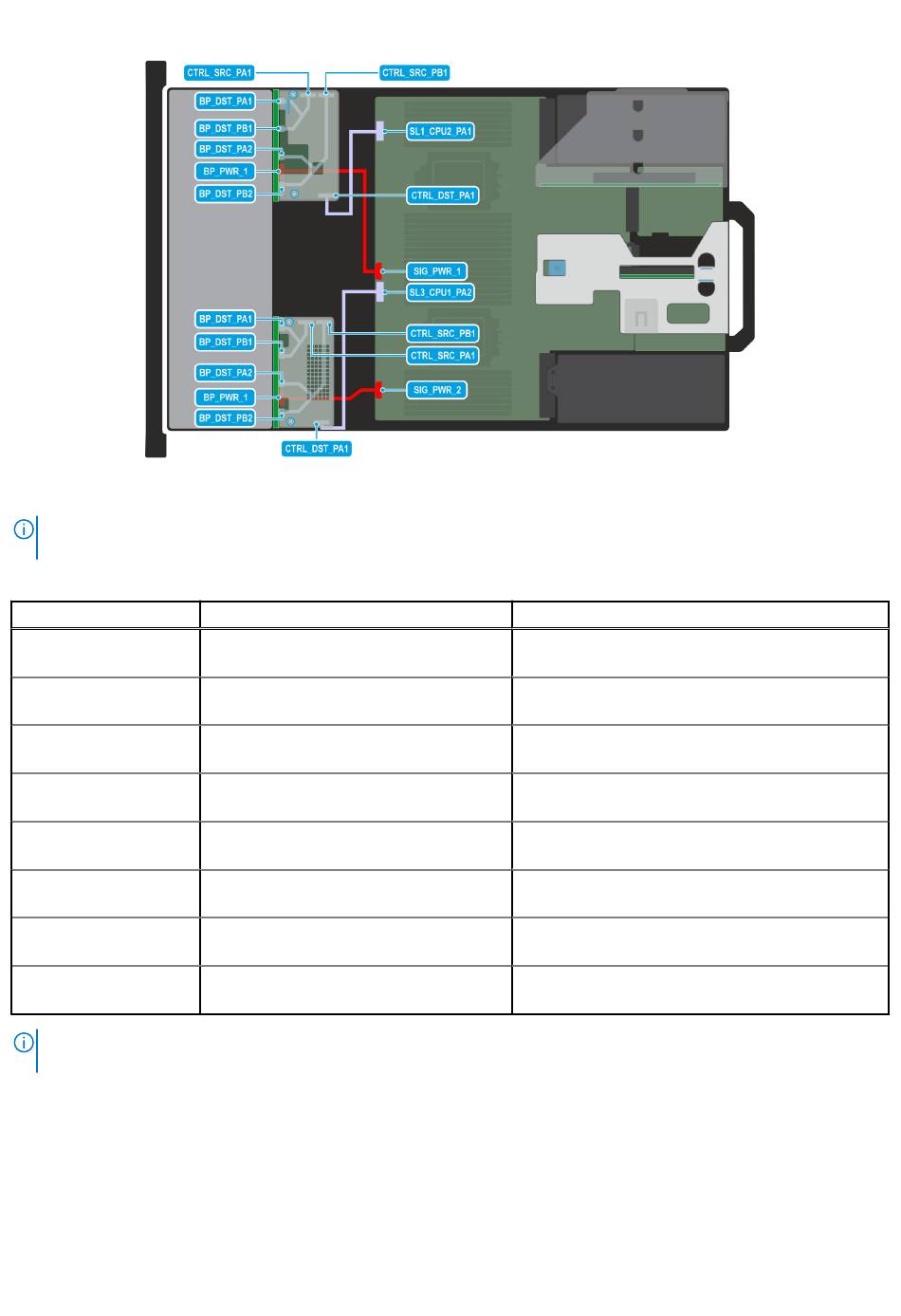

Ilustración 88. Configuración 12: RAID NVMe de 16 x 2,5 pulgadas con fPERC (H755N)
NOTA:
Siga el orden secuencial como se muestra en la tabla para quitar los cables. A fin de instalar los cables, siga el orden secuencial
inverso.
Tabla 91. RAID NVMe de 16 x 2,5 pulgadas con fPERC (H755N)
Orden
1
2
3
4
5
6
7
8
NOTA:
Un backplane NVMe de 8 x 2,5 pulgadas con fPERC H755 se debe ensamblar fuera e insertar en el sistema, junto con todos
los cables necesarios.
142
Instalación y extracción de componentes del sistema
Desde
SL1_CPU2_PA1 (conector de señal en la
tarjeta madre)
SIG_PWR_1 (conector de alimentación de la
tarjeta madre)
CTRL_SRC_PB1 (conector de la controladora
de fPERC)
CTRL_SRC_PA1 (conector de la controladora
de fPERC)
SL3_CPU1_PA2 (conector de señal en la
tarjeta madre)
SIG_PWR_2 (conector de alimentación de la
tarjeta madre)
CTRL_SRC_PB1 (conector de la controladora
de fPERC)
CTRL_SRC_PA1 (conector de la controladora
de fPERC)
A
CTRL_DST_PA1 (conector de entrada de fPERC)
BP_PWR_1 (conector de alimentación del backplane)
BP_DST_PA2 (conector de señal del backplane) y
BP_DST_PB2 (conector de señal del backplane)
BP_DST_PA1 (conector de señal del backplane) y
BP_DST_PB1 (conector de señal del backplane)
CTRL_DST_PA1 (conector de entrada de fPERC)
BP_PWR_1 (conector de alimentación del backplane)
BP_DST_PA2 (conector de señal del backplane) y
BP_DST_PB2 (conector de señal del backplane)
BP_DST_PA1 (conector de señal del backplane) y
BP_DST_PB1 (conector de señal del backplane)
