Tabla 8. Vista posterior del sistema con módulo de unidades posterior de 4 x 2,5 pulgadas (continuación)
Eleme
Puertos, paneles o ranuras
nto
11
Tarjeta de NIC de OCP
(opcional)
12
Puertos NIC (opcional)
13
Fuente de alimentación (PSU1)
NOTA:
Para obtener más información sobre puertos, paneles y ranuras consulte la sección
Interior del sistema

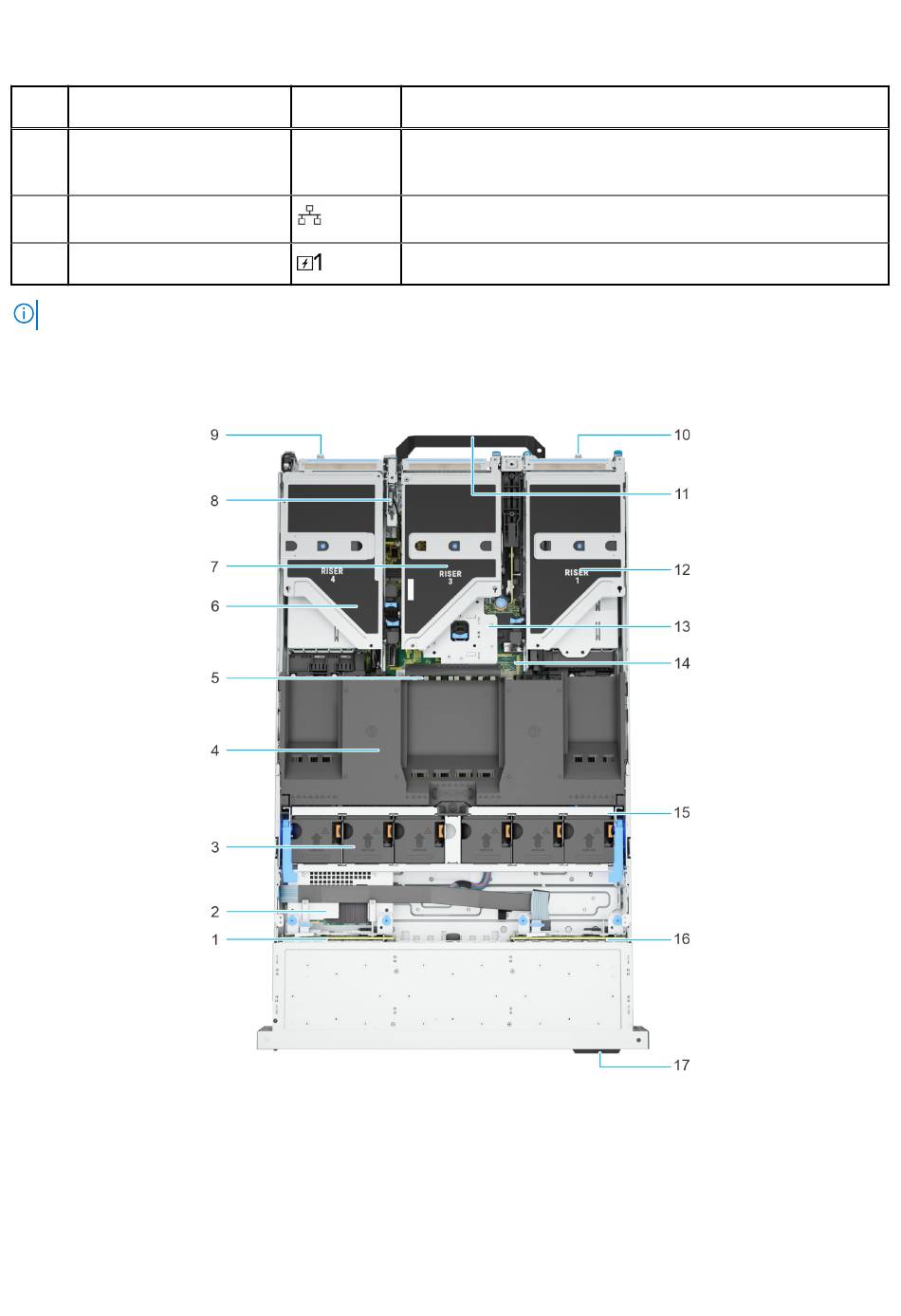

Ilustración 12. Interior del sistema
1. Backplane
3. Ventiladores
5. Conectores de memoria DIMM
7. Tarjeta elevadora de expansión 3
9. Fuente de alimentación (PSU2)
18
Descripción general del Sistema
Icono
Descripción
N/A
La tarjeta NIC de OCP es compatible con OCP 3.0. Los puertos de NIC
están integrados en la tarjeta de OCP, que está conectada a la tarjeta
madre del sistema.
Los puertos de NIC que están integrados en la tarjeta de LOM
proporcionan conectividad de red que está conectada a la tarjeta madre.
PSU1 es la PSU principal del sistema.
2. Módulo de PERC frontal de montaje posterior
4. Cubierta para flujo de aire
6. Tarjeta elevadora de expansión 4
8. Módulo del interruptor de intrusiones
10. Fuente de alimentación (PSU1)
Especificaciones
técnicas.
