CAUTION: IT IS MANDATORY
TO READ AND THOROUGHLY
UNDERSTAND THE OPERATOR'S
MANUAL BEFORE USING THE
EQUIPMENT.
Manual de Instruções -
Code: 1311893 / Data: 04-2024 / Edição: 1

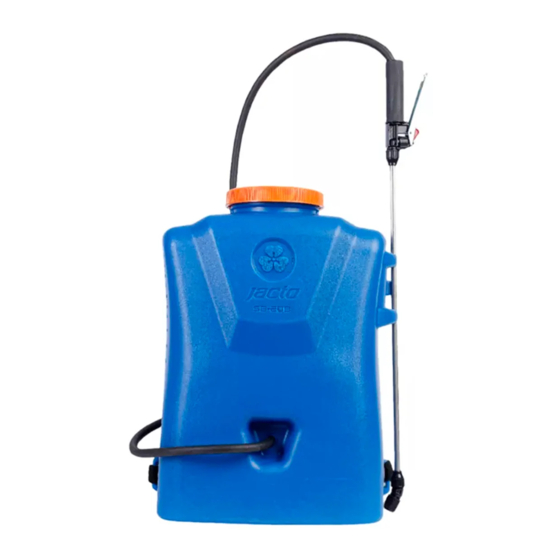

Battery Knapsack Sprayer Jacto
SB-20B
Operator's Manual -
Manual del Operador -
Manufactured by INTERMAN Corporation Ltd.
under license of Máquinas Agrícolas Jacto S.A.
Rojana Industrial Park (Rayong) 3/3, Moo 2,
Bankhai-Banbueng Rd.T. Nongbua.
A.Bankhai Rayong 21120 - Thailand
Português
English (página 14)
Español (página 23)
Customer attendance: Dr. Luiz Miranda,
1650, 17580-039 – Pompeia – SP – Brasil.
Email: atendimento@jacto.com.br
Home page: www.jacto.com
