磁场位置测量系统
4
产品描述
BMP 02-...-S4
44.2
BMP 02-...-S75
39.1
BMP 02-...电缆
1) 不包括在供货范围内
2) 测量范围
3) 探测范围

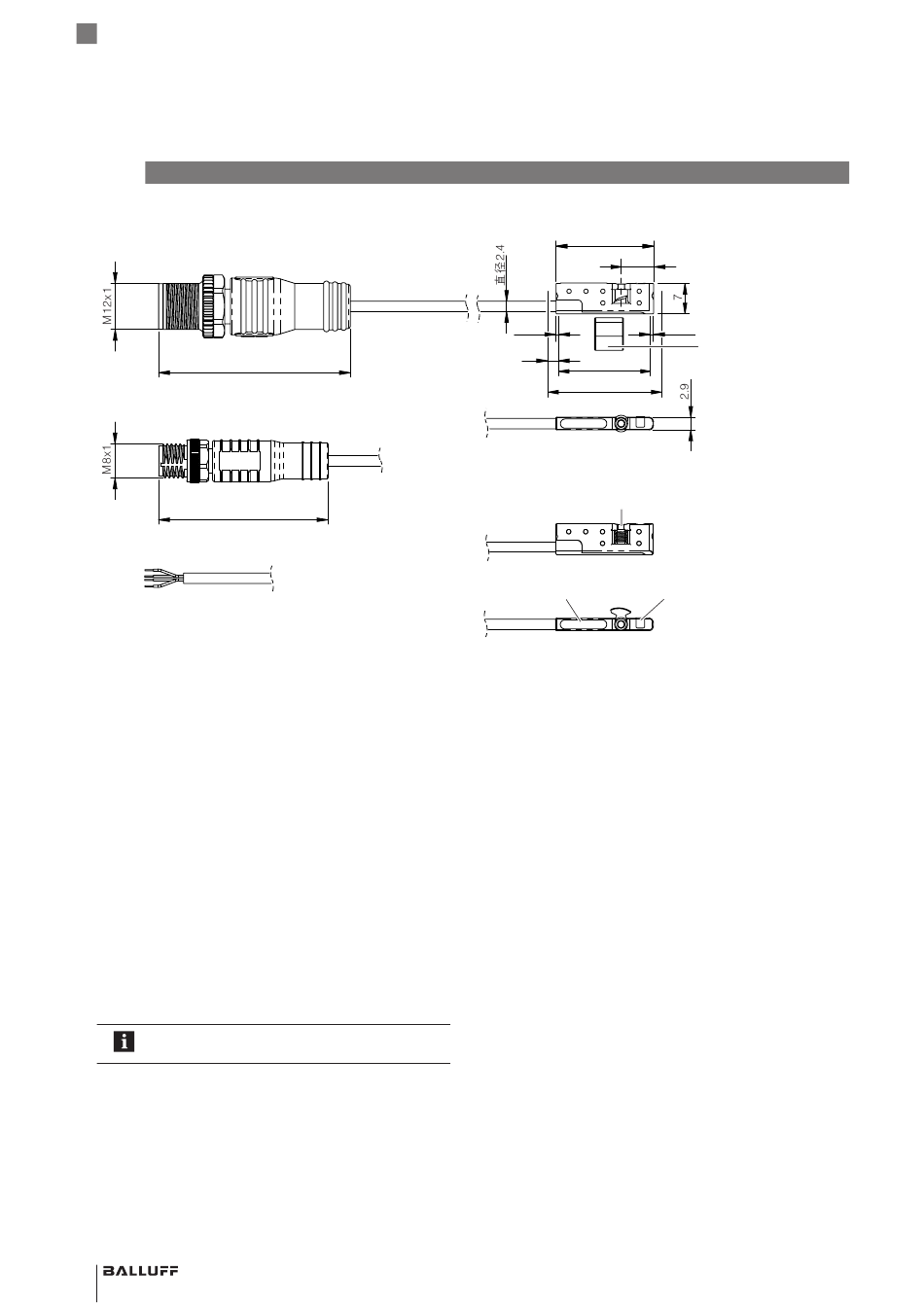

图 4-1: 结构与功能
4.1 结构
电气连接：电气连接一律通过一根带或不带插头的电缆进
行 (参见型号编码，第27页)。
外壳：塑料外壳
外壳长度：22.5 mm
固定：用滑块将BMP固定在C型槽或T型槽中。如果要安
装在圆形气缸或带有燕尾槽或燕尾导轨的气缸上，则需要
额外的支架 (参见附件，第25页)。
位置指示器：定义要测量的位置。关于位置指示器和传感
器之间的距离，请参章节5.6， 第14页。
测量范围：22 mm。对于重复精度和线性误差，要遵守在
技术数据中列出的数值 (参见章节10.1，第23页)。
探测范围：26 mm。BMP在其中探测位置指示器的位置的
范围。其两侧超出测量范围2 mm。如果使用径向磁化位
置指示器，探测范围可能会更小。
超出测量范围的探测范围仅通过IO-Link接口输
出。
8 中文
BMP 02-...-07-P...，用于C型槽
22.5
0.25
2
22
2)
26 3)
BMP 02-...-06-P...，用于T型槽
滑块
触摸感应按钮
4.2 功能
BMP是一个智能磁场位置测量系统。它主要用于以非接触
方式探测带轴向或径向磁化永久磁铁的气动缸、夹具和滑
块的活塞行程，固定在C型或T型槽型材中。BMP以与应
用相关的测量精度确保连续的绝对位置测量。
BMP具有一个IO-Link接口和一个便于设置的开关输出
端。根据规格的不同 (参见型号编码， 第27页)，BMP
还具有易于分析的模拟输出端。
通过按钮和状态LED可对BMP进行参数设置，无需任何其
他辅助工具。
通过IO-Link接口为方便操作提供了更多的设置选项，为
运行模式提供了状态监控功能。
BMP通过其功能支持在各种应用中轻松进行格式转换。
7.5
0.25
位置指示器
1)
状态LED
