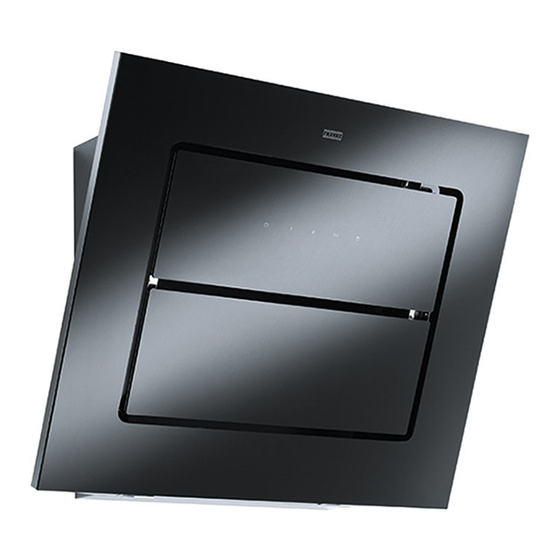

Franke FLS 905 Instrucciones Para El Uso Y La Instalacion

Campana

Ocultar thumbs

página de 44

/ 44
Marcadores

Idiomas disponibles

Enlaces rápidos

Descargar este manual

Instrucciones para el uso y la instalaciòn

Campana

Instruções para o uso e a instalação

Exaustor

Οδηγίες χρήσης και εγκατάστασης

Απορροφητήρας

Инструкция по монтажу и эксплуатации

Вытяжкa

Instructies voor het gebruik en installeren

Dampkap

FLS 905

Resumen de contenidos para Franke FLS 905

Página 1 Instrucciones para el uso y la instalaciòn Campana Instruções para o uso e a instalação Exaustor Οδηγίες χρήσης και εγκατάστασης Απορροφητήρας Инструкция по монтажу и эксплуатации Вытяжкa Instructies voor het gebruik en installeren Dampkap FLS 905...
Página 2 INDICE CONSEJOS Y SUGERENCIAS............................. 3 CARACTERÍSTICAS ................................4 INSTALACIÓN ..................................5 USO......................................8 MANTENIMIENTO ................................. 9 ÍNDICE CONSELHOS E SUGESTÕES............................11 CARACTERÍSTICAS ................................12 INSTALAÇÃO..................................13 UTILIZAÇÃO ..................................16 MANUTENÇÃO..................................17 ΠΕΡΙΕΧΟΜΕΝΑ ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ ............................19 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ................................20 ΕΓΚΑΤΑΣΤΑΣΗ ..................................21 ΧΡΗΣΗ...
Página 3 CONSEJOS Y SUGERENCIAS Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden ín- tegramente con las de su aparato concreto. INSTALACIÓN •...
Página 4 CARACTERÍSTICAS Dimensiones 368mm 368mm Componentes Ref. Cant. Componentes del producto Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros. Chimenea Superior Camino Inferior Rejilla de dirección de salida del aire Brida 14.1 Extensión del racor de salida del aire Racor de salida del aire Tapa filtrante Ref.
Página 5 INSTALACIÓN Perforación pared y Fijación bridas Trazar en la pared: . una línea Vertical hasta el techo o al límite superior, al centro de la zona prevista para el montaje de la cam- pana; . una línea Horizontal a 978 mm min. sobre el Plano de Cocción. .
Página 6 Montaje Cuerpo Campana • Abrir las puertas/la puerta (ver sección del Panel de Apertura) • Quitar los Filtros antigrasa operando en las manijas específi- cas. • Regular los dos tornillos Vr, de las bridas 11a, al inicio de la carrera. •...
Página 7 SALIDA DEL AIRE VERSIÓN FILTRANTE 14.1 • Introducir lateralmente las extensiones del racor 14.1 en el ra- cor 15. • Insertar el racor 15 en la brida de soporte 7.3 fijándolo con un tornillo. • Comprobar que la salida de las extensiones del racor 14.1 re- sulte en el punto correspondiente a las bocas de la chimenea tanto en horizontal como en vertical.
Página 8 Tablero de mandos Tecla Función Apaga el motor Enciende el motor a la primera velocidad Las teclas T1+T2 están en- cendidas. Enciende el motor a la segunda velocidad Las teclas T1+T3 están en- cendidas. Presionada por 2 segundos, activa el apagado Las respectivas teclas T1+ retrasado en 30 minutos (motor+luces).
Página 9 MANTENIMIENTO Apertura panel • Abrir el panel tirándolo. • Limpiarlo externamente con un paño húmedo y detergente líquido neutro. • Limpiarlo también internamente utilizando un paño húmedo y detergente neutro; no utilizar paños o esponjas mojadas, ni chorros de agua, no utilizar sustancias abrasivas. Filtros antigrasa LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS •...
Página 10 Filtros antiolor (Versión filtrante) No se pueden lavar ni regenerar, se deben cambiar cada 4 meses o más a menudo si su uso es muy intenso. SUSTITUCIÓN DE LOS FILTROS DE CARBÓN ACTIVO • Abrir el Panel Aspirante tirándo de él. •...
Página 11 CONSELHOS E SUGESTÕES Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. INSTALAÇÃO • O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instala- ção não correcta ou feita não em conformidade com as normas da boa técnica.
Página 12 CARACTERÍSTICAS Dimensões 368mm 368mm Componentes Ref. Qtd Componentes do produto Corpo do exaustor equipado com: Comandos, ilumina- ção, grupo do ventilador e filtros Chaminé Superior Chaminé Inferior Grade direccionada de saída do ar Flange 14.1 Extensão de conexão da saída de ar Conexão da saída de ar Tampa filtrante Ref.
Página 13 INSTALAÇÃO Perfuração da parede e fixação dos suportes Marque na parede: • Uma linha vertical até ao tecto ou ao limite superior, a meio da zona prevista para montagem do exaustor; • Uma linha horizontal, pelo menos, 978 mm acima da placa do fogão. •...
Página 14 Montagem do corpo do exaustor • Abra as portas/as porta (ver secção de abertura do painel) • Remover os filtros de gorduras operacional em específico trata. • Regular Vr dois parafusos, a 11a flanges, o preço inicial da corrida. • Prenda corpo exaustor à...
Página 15 SAÍDA DE AR VERSÃO COM RECIRCULAÇÃO 14.1 • Introduza lateralmente as peças de extensão da ligação 14.1 na ligação 15. • Introduza a conexão 15 no suporte de apoio 7.3, fixando-o com um parafuso. • Certifique-se de que a saída das peças da extensão 14.1 está alinhada horizontal e verticalmente com as saídas da chaminé.
Página 16 UTILIZAÇÃO Quadro de comandos Tecla Função Desliga o motor. Liga o motor com velocidade I As teclas T1+T2 estão acesas. Liga o motor com velocidade II As teclas T1+T3 estão acesas. Se for premida durante 2 segundos, activará o As respectivas teclas T1+ desligamento automático diferido...
Página 17 MANUTENÇÃO Abertura do painel • Abra o painel, puxando-o para fora. • Limpe a parte de fora com um pano húmido e detergente líquido neutro. • Limpe-o também interiormente, utilizando um pano húmido e detergente neutro. Não utilize panos ou esponjas molhados nem jactos de água.
Página 18 Filtro anti-odor (Versão Filtrante) Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o apa- relho for utilizado com muita intensidade. SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO •...
Página 19 ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ Το παρόν εγχειρίδιο οδηγιών χρήσης αναφέρεται σε πολλά μοντέλα της συσκευής. Είναι δυνατό να περιγράφονται διάφορα εξαρτήματα του εξοπλισμού, που δεν αφορούν τη συσκευή σας. ΕΓΚΑΤΑΣΤΑΣΗ • Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες που οφείλονται σε λανθασμένη εγκατάσταση ή...
Página 20 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Διαστάσεις 368mm 368mm Εξαρτήµατα Αναφ. Ποσ. Εξαρτήµατα της συσκευής Σώµα απορροφητήρα µε: Χειριστήρια, Φωτισµό, Σύστ ηµα φτερωτής, Φίλτρα Πάνω καµινάδα Κάτω καµινάδα Ρυθµιζόµενη γρίλια εξόδου αέρα Φλάντζα 14.1 Προέκταση ρακόρ εξόδου αέρα Ρακόρ εξόδου αέρα Καπάκι φίλτρου Αναφ. Ποσ. Εξαρτήµατα για την εγκατάσταση 7.2.1 Στηρίγµατα...
Página 21 ΕΓΚΑΤΑΣΤΑΣΗ Διάτρηση τοίχου και στερέωση στηριγμάτων Χαράξτε στον τοίχο: • μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα. • μια οριζόντια γραμμή σε απόσταση τουλάχιστον 978 mm πάνω από την επιφάνεια των εστιών. •...
Página 22 Τοποθέτηση σώματος απορροφητήρα • Ανοίξτε τις πόρτες/την πόρτα (βλέπε τμήμα πάνελ Άνοιγμα). • Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδικές λαβές. • Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής. • Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα 11a.
Página 23 ΕΞΟΔΟΣ ΑΕΡΑ ΜΟΝΤΕΛΟΥ ΑΝΑΚΥΚΛΩΣΗΣ 14.1 • Τοποθετήστε από τα πλευρά τις προεκτάσεις 14.1 στο ρακόρ • Τοποθετήστε το ρακόρ 15 στο στήριγμα 7.3 στερεώνοντάς το με μια βίδα. • Βεβαιωθείτε ότι η έξοδος των προεκτάσεων 14.1 συμπίπτει με τα στόμια της καμινάδας οριζοντίως και καθέτως. •...
Página 24 ΧΡΗΣΗ Πίνακας χειριστηρίων Πλήκτρο Λειτουργία Σβήνει το μοτέρ. Ανάβει το μοτέρ στην πρώτη ταχύτητα Τα πλήκτρα T1+T2 είναι αναμμένα. Ανάβει το μοτέρ στη δεύτερη ταχύτητα Τα πλήκτρα T1+T3 είναι αναμμένα. Αν το πιέσετε για 2 δευτερόλεπτα ενεργο- Τα αντίστοιχα πλήκτρα ποιεί...
Página 25 ΣΥΝΤΗΡΗΣΗ Άνοιγμα καλύμματος • Ανοίξτε το κάλυμμα τραβώντας το. • Καθαρίστε το εξωτερικά με ένα υγρό πανί και ουδέτερο υγρό απορρυπαντικό. • Καθαρίστε το εσωτερικό με ένα υγρό πανί και ουδέτερο απορ- ρυπαντικό. Μη χρησιμοποιείτε βρεγμένα υφάσματα ή σφουγ- γάρια, ούτε νερό υπό πίεση. Μη χρησιμοποιείτε διαβρωτικά προϊόντα.
Página 26 Φίλτρο ενεργού άνθρακα (Μοντέλο ανακύκλωσης) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ • Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντι- καθίσταται τουλάχιστον κάθε 4 μήνες ή συχνότερα σε περί- πτωση ιδιαίτερα συχνής χρήσης. • Ανοίξτε τα Comfort Panel τραβώντας τα. •...
Página 27 СОВЕТЫ И РЕКОМЕНДАЦИИ Настоящее руководство по эксплуатации составлено для разных моделей прибора. Возможно, вы встре- тите в нем описание отдельных комплектующих, не относящихся к модели Вашего прибора. УСТАНОВКА • Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и несоот- ветствующей правилам установкой. •...
Página 28 ХАРАКТЕРИСТИКИ Габариты 368mm 368mm Части Об. Кол. Части изделия Корпус вытяжки в комплекте с устройствами управ- ления, освещением, вентилятором, фильтрами Верхняя дымовая труба Нижняя дымовая труба Регулируемая решетка выпуска воздуха Фланец 14.1 Насадка выпускного патрубка воздуха Выпускной патрубок воздуха Фильтрующая крышка Об.
Página 29 УСТАНОВКА Отверстия в стене и крепление скоб Проведите на стене: • вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки; • горизонтальную линию на расстоянии не менее 978 мм над варочной панелью. • Отметьте точку (1) на горизонтальной линии на расстоянии 249 мм справа от вертикальной линии. •...
Página 30 Установка корпуса вытяжки • Откройте створки/День открытых дверей (см. Панель разделе От- крытие). • За специальные ручки выньте металлические жировые фильтры. • Вставьте два винта Vr кронштейнов 11a в исходное положение. • Повесьте корпус вытяжки на 2 кронштейна 11a. • Изнутри корпуса вытяжки отрегулируйте затяжку винтов Vr, что- бы...
Página 31 ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ 14.1 • Вставить сбоку насадки патрубка 14.1 в патрубок 15. • Вставьте соединитель 15 в опорную скобу 7.3, закрепив его винтом. • Проверить, чтобы выпускное отверстие насадок патрубка 14.1 совпало с отверстиями дымохода, как по горизонтали, так и по вертикали.
Página 32 ЭКСПЛУАТАЦИЯ Панель управления Кнопка Назначение Выключение двигателя. Включение двигателя на первой ско- Кнопки T1 и T2 включе- рости. ны. Включение двигателя на второй скоро- Кнопки T1 и T3 включе- сти. ны. При нажатии на 2 секунды: выключе- Мигают соответствующие ние двигателя и освещения с задерж- кнопки: T1 и...
Página 33 УХОД Открытие панели • Откройте вытяжную панель, потянув за нее. • Очистите панель снаружи влажной тряпкой, смоченной в нейтральном жидком моющем веществе. • Очистите панель также изнутри умеренно увлажненной тряпкой с нейтральным чистящим средством. Нельзя поль- зоваться для этого тряпками/губками, пропитанными большим...
Página 34 Фильтры против запахов на активном угле (фильтрую- щая вытяжка) Фильтры против запахов на активном угле нельзя мыть и восстанав- ливать. Их следует заменять приблизительно каждые 4 месяца рабо- ты или чаще в случае особенно интенсивного использования. ЗАМЕНА • Потяните на себя и снимите передние панели. •...
Página 35 ADVIEZEN EN SUGGESTIES Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. INSTALLATIE • De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit on- juiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
Página 36 EIGENSCHAPPEN Buitenafmetingen 368mm 368mm Onderdelen Ref. Productonderdelen Wasemkap compleet met:Bedieningen, Licht, Ventilat- orgroep, Filters Bovenstuk Onderstuk Richtingrooster luchtuitlaat Reductieflens 14.1 Verlengstuk Verbindingsstuk Luchtuitlaat Verbindingsstuk Luchtuitlaat Filterdeksel Ref. Installatieonderdelen 7.2.1 Bevestigingsbeugels Bovenstuk van de Schouw Draagbeugel verbindingsstuk Pluggen Pluggen SB 12/10 Schroeven 4,2 x 44,4 Schroeven 2,9 x 6,5 Schroeven 2,9 x 9,5...
Página 37 INSTALLATIE Boren in de wand en bevestigen van de beugels Teken op de wand: • Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd; • Een horizontale lijn op min. 978 mm afstand van het kookvlak. •...
Página 38 Montage van de afzuigkap • Open de panelen/het paneel (zie paragraaf Openen van de panelen). • Verwijder de vetfilters met behulp van de handgrepen. • Stel de twee schroeven Vr van de beugels 11a op het begin van de aan- slag.
Página 39 LUCHTUITLAAT FILTERVERSIE 14.1 • Monteer de verlengstukken van het verbindingsstuk 14.1 zijde- lings op het verbindingsstuk 15. • Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren. • Verzeker u ervan dat de uitlaat van de verlengstukken van het verbindingsstuk 14.1 zowel horizontaal als verticaal corres- pondeert met de mondstukken van de schouw.
Página 40 GEBRUIK Bedieningspaneel Toets Functie Zet de motor uit. Schakelt de motor op de eerste snelheid in De toetsen T1+T2 branden. Schakelt de motor op de tweede snelheid in De toetsen T1+T3 branden. Wanneer deze toets seconden wordt bijbehorende toetsen ingedrukt, wordt de uitgestelde uitschakeling T1+ (T2 of T3 of T4) minuten geactiveerd...
Página 41 ONDERHOUD Openen van het paneel • Trek het paneel open. • Reinig het aan de buitenkant met een vochtige doek en een neutraal vloeibaar schoonmaakmiddel. • Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken sponzen waterstralen;...
Página 42 Geurfilters met actieve koolstof (Model met luchtcirculatie) Het geurfilter met actieve koolstof is niet afwasbaar en niet rege- nereerbaar en moet om de 4 maanden worden vervangen, of va- ker bij zeer intensief gebruik. VERVANGING • Trek de Comfort Panels open. •...
Página 44 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436005854_ver3...
