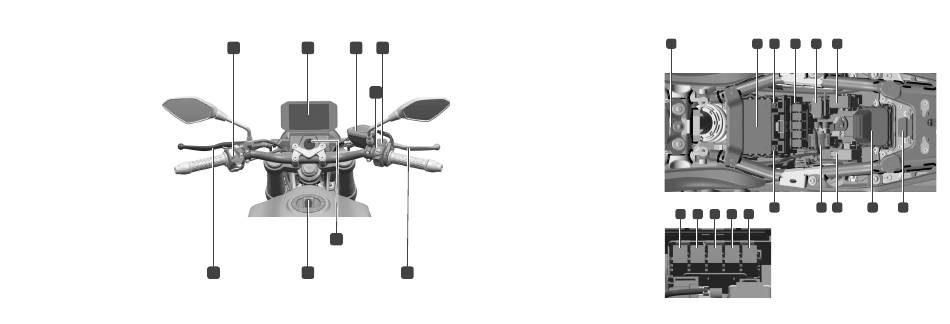

Componentes de la moto
1) Maneta de embrague
2) Conmutador izquierdo
3) Instrumental
4) Tapa de combustible
5) Interruptor de encendido
6) Depósito de aceite del freno
principal delantero
7) Conmutador derecho
8) Maneta de freno delantero
9) Tambor de ignición
2
3
6
7
5
9
1
4
350AC Pag.18
Parte inferior del asiento
1) Modulador ABS
2) Batería
3) Terminal negativo (-) batería
4) Relé auxiliar
a) Relé principal
b) Relé de la bomba gasolina
c) Relé electroventilador
d) Relé caballete lateral
e) Relé cortacorrientes
5) Inclinómetro
6) Caja de fusibles
7) Terminal positivo (+) batería
8) Relé de arranque
9) Ráfagas
10) ECU
11) Toma de diagnóstico
8
1
2
3
4
5
6
7
8
9
4a
4b
4c
4d
4e
350AC Pag.19
10
11
