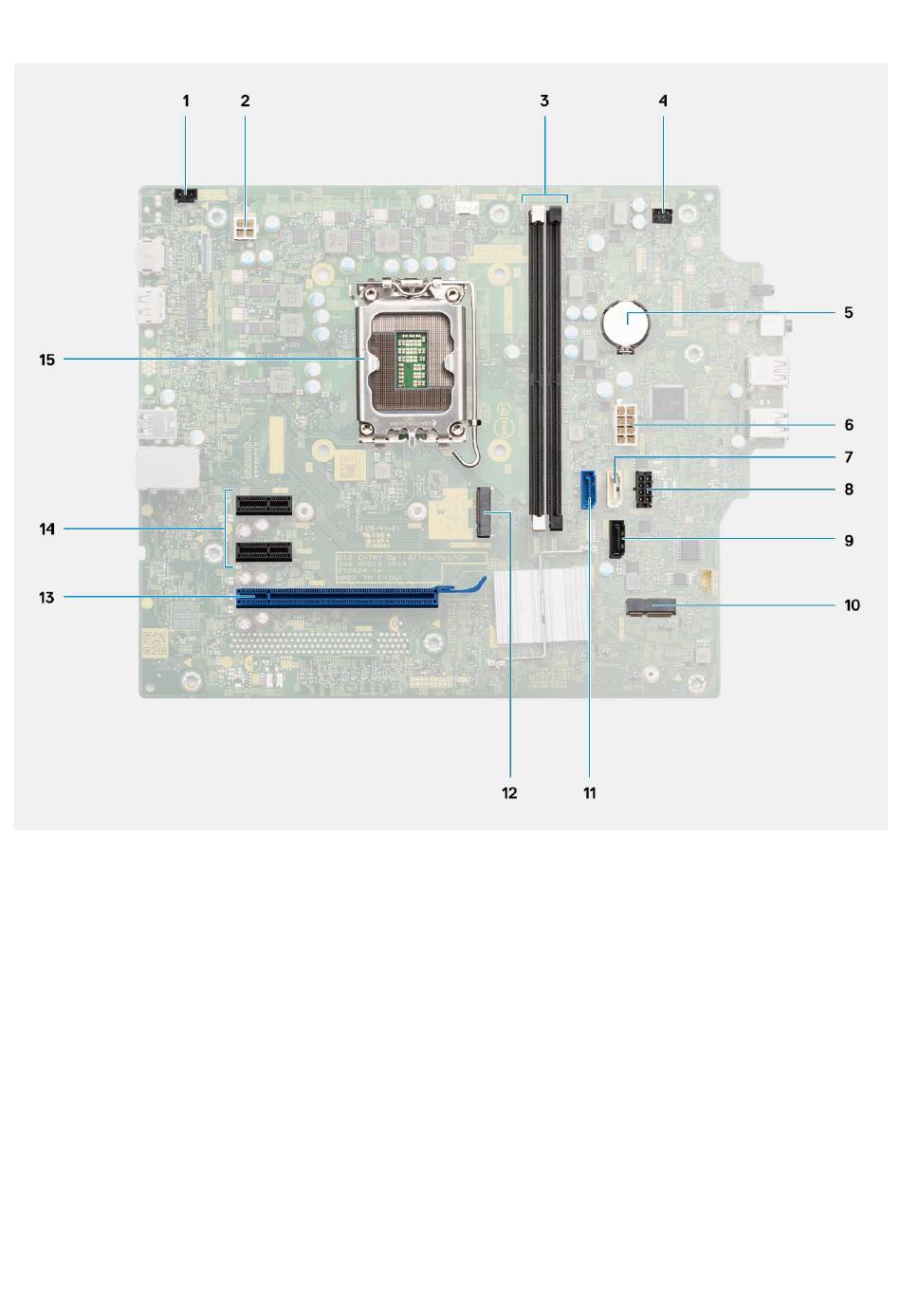

1. Conector del interruptor de intrusión
2. Conector de alimentación de la CPU ATX
3. Conectores para módulos de memoria
4. Conector del interruptor de alimentación
5. Batería de tipo botón
6. Conector de alimentación del sistema
7. Conector SATA (blanco)
8. Conector del cable de alimentación de SATA
9. Conector SATA1
10. Conector de WLAN M.2
11. Conector de SATA0 (azul)
12. Conector de SSD PCIe M.2
13. PCIe x16 (ranura 3)
14. PCIe x1 (ranura 1/2)
15. Conector del procesador
En las imágenes a continuación, se indica la ubicación de la tarjeta madre y se proporciona una representación visual del procedimiento de
extracción.
