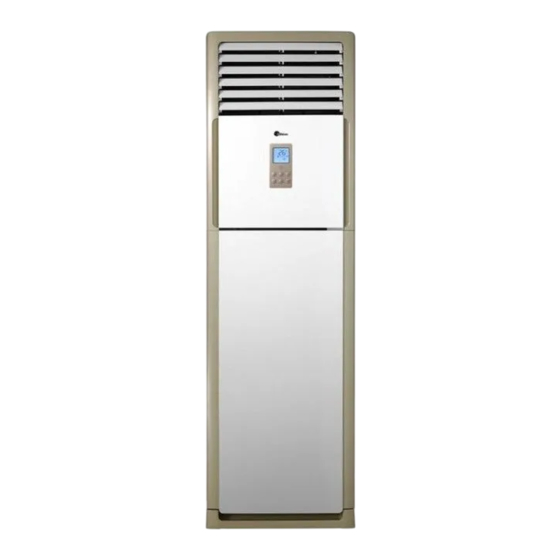

- Página 1 Manual de Instalación y de Usuario COLUMNA MFM-160(55)N8R-1 NOTAS IMPORTANTES: Lea atentamente este manual y el MANUAL DE SEGURIDAD (si lo hubiera) antes de instalar o poner en funcionamiento el aparato. Guarde este manual para futuras consultas.
- Página 2 Tabla de contenidos Precauciones de seguridad ..............4 Manual del usuario Especificaciones y características del equipo ........8 1. Piezas de la unidad ........................ 8 2. Temperatura de funcionamiento ..................8 3. De tipo Inverter split ......................8 4. Tipo de velocidad fija ......................9 5.
- Página 3 Manual de instalación Accesorios .................... 18 Resumen de la instalación: unidad interior ........19 Piezas de la unidad ................20 Instalación de la unidad interior ............21 1. Seleccione el lugar de instalación ..................21 2. Desabrochar el panel de control y extracción del filtro ............ 22 3.
- Página 4 Precauciones de seguridad Lea las precauciones de seguridad antes del uso y la instalación Una instalación incorrecta por ignorar las instrucciones puede causar daños o lesiones graves. La gravedad de los daños o lesiones potenciales se clasifica como ADVERTENCIA o PRECAUCIÓN. ADVERTENCIA PRECAUCIÓN Este símbolo indica la posibilidad de daños...
- Página 5 PRECAUCIÓN • Apague el aire acondicionado y desconecte la alimentación si no va a utilizarlo durante mucho tiempo. • Apague y desenchufe la unidad durante las tormentas. • Asegúrese de que la condensación de agua pueda drenarse sin obstáculos desde la unidad. •...
- Página 6 ADVERTENCIAS PARA LA INSTALACIÓN DEL PRODUCTO 1. La instalación debe ser realizada por un distribuidor o especialista autorizado. Una instalación defectuosa puede provocar fugas de agua, descargas eléctricas o incendios. 2. La instalación debe realizarse de acuerdo con las instrucciones de instalación. Una instalación incorrecta puede provocar fugas de agua, descargas eléctricas o incendios.
- Página 7 Cantidad de Superficie mínima Cantidad de Superficie mínima Altura de Altura de refrigerante a de la habitación refrigerante a de la habitación instalación (m) instalación (m) cargar (kg) (m²) cargar (kg) (m²) 0,6 / 1,8 / 2,2 9 / 1 / 1 1,95 0,6 / 1,8 / 2,2 33 / 4 / 2,5...
- Página 8 Especificaciones y características del equipo Piezas de la unidad Salida de aire Pantalla Entrada de aire Temperatura de funcionamiento Cuando su aire acondicionado se utiliza fuera de los siguientes rangos de temperatura, ciertas características de protección de seguridad pueden activarse y hacer que la unidad se desactive. De tipo Inverter split Modo FRÍO Modo...
- Página 9 Tipo de velocidad fija Modo FRÍO Modo CALEFACCIÓN Modo SECO Temperatura 17 °C-32 °C 0 °C - 30 °C 10 °C-32 °C ambiente 18 °C-43 °C 11 °C-43 °C -7 °C-43 °C (Para modelos con sistemas de 18 °C-43 °C Temperatura refrigeración de baja temperatura) -7 °C-24 °C...
- Página 10 Funcionamiento manual La pantalla de la unidad interior se puede utilizar para hacer funcionar la unidad en los casos en que el mando a distancia se haya extraviado o se haya quedado sin pilas. Pantalla Temp. Funcionamiento automático ambiente/ Funcionamiento en frío Temp.
- Página 11 Botón Avoid (Evitar): 1. Cuando la unidad esté encendida, pulse este botón para iniciar la función de evitar que el flujo de aire directo soplr sobre el cuerpo. 2. Pulse el botón «Power» (Encender), «Swing» (Oscilación) o «Avoid» (Evitar) para detener esta función.
- Página 12 FUNCIÓN DE BLOQUEO: Pulse simultáneamente los botones «Fan» (Ventilador) y «Swing» (Oscilación) durante un segundo para activar la función de bloqueo. No responderá ninguno de los botones excepto si pulsa estos dos botones de nuevo para desactivar el bloqueo. Si pulsa cualquier otro botón de la pantalla, el símbolo de bloqueo «...
- Página 13 Cuidados y mantenimiento Limpieza de la unidad interior PRECAUCIÓN ANTES DE LA LIMPIEZA O EL • No use agua para limpiar el interior de MANTENIMIENTO la unidad interior. Esto puede destruir APAGUE SIEMPRE SU SISTEMA DE AIRE el aislamiento y provocar una descarga ACONDICIONADO Y DESCONECTE LA eléctrica.
- Página 14 Mantenimiento: Mantenimiento: Largos periodos sin uso Inspección de pretemporada Si tiene previsto no usar el aparato de aire Después de largos periodos sin uso o antes de acondicionado durante un período prolongado periodos de uso frecuente, haga lo siguiente: de tiempo, haga lo siguiente: Asegúrese de que nada bloquea las entradas y salidas de aire Encienda la función FAN Apague la unidad y...
- Página 15 Solución de problemas PRECAUCIONES DE SEGURIDAD ¡Si ocurre alguna de las siguientes condiciones, apague el equipo inmediatamente! • El cable de alimentación está dañado o anormalmente caliente • Huele a quemado • El equipo emite sonidos fuertes o anormales • Un fusible de potencia se quema o el interruptor automático se dispara frecuentemente •...
- Página 16 Problema Causas posibles La unidad exterior La unidad emitirá diferentes sonidos según su modo de funcionamiento actual. hace ruidos Sale polvo de la La unidad puede acumular polvo durante los periodos prolongados de inactividad, que se unidad interior o emitirán cuando se encienda la unidad. Esto se puede mitigar cubriendo la unidad durante exterior largos periodos de inactividad.
- Página 17 Problema Causas posibles Solución Fallo de alimentación Espere a que se restablezca la energía La alimentación está desconectada Conecte la alimentación El fusible está quemado Cambie el fusible El equipo no funciona Las pilas del mando a distancia están Cambie las pilas agotadas Se ha activado la protección de Espere tres minutos después de reiniciar la unidad...
- Página 18 Accesorios El sistema de aire acondicionado se suministra con los siguientes accesorios. Utilice todas las piezas y accesorios de instalación para instalar el aire acondicionado. Una instalación incorrecta puede provocar fugas de agua, descargas eléctricas e incendios, o hacer que el equipo falle. Los artículos que no se incluyen con el aire acondicionado deben adquirirse por separado.
- Página 19 Resumen de la instalación: unidad interior ORDEN DE INSTALACIÓN Instale la unidad interior Instale la unidad exterior Conecte las tuberías de refrigerante Realice una prueba de Evacúe el sistema de Conecte los cables funcionamiento refrigeración Página 19...
- Página 20 Piezas de la unidad Unidad exterior A Unidad exterior B T2 T3 T4 Unidad interior Unidad exterior Salida de aire Tubo de desagüe, tubo de ventilación Panel de control Cable de conexión Lama de control de flujo de aire horizontal Tubería de conexión Lama de control de flujo de aire vertical Puerto de tubería de refrigerante...
- Página 21 Instalación de la unidad interior Instrucciones de instalación: unidad NOTA SOBRE EL ORIFICIO DE LA PARED: interior Si no hay tuberías de refrigerante fijas: Al elegir una ubicación, tenga en cuenta que ANTES DE LA INSTALACIÓN debe dejar un amplio espacio para un orificio de pared (consulte Perforar orificio de pared Antes de instalar la unidad interior, consulte para el paso de tubería de conexión) para...
- Página 22 Paso 2: Desabrochar el panel de control y PRECAUCIÓN extracción del filtro Si se necesita más soporte para evitar que la 1. Abra el embalaje y saque la unidad interior. Retire la cinta protectora y cualquier unidad se caiga, se puede instalar una cuña componente.
- Página 23 3. Coloque la tubería de modo que la manguera NOTA de drenaje esté en la parte inferior, la tubería de conexión esté en el medio y el cableado • Solo los modelos con función de ventilación eléctrico esté en la parte superior. contienen conductos de ventilación.
- Página 24 Instalación interior de tuberías de drenaje Pared En el exterior Interior Pegamento Tubo de drenaje Tubo de drenaje Cinta para cubrir la tubería ≈ 0,5 ~ 1 cm 1. Asegúrese de que la tubería de drenaje esté conectada en el lado exterior hacia abajo. 3.
- Página 25 Instalación de la unidad exterior NO instale la unidad en los siguientes lugares: Instale la unidad siguiendo los códigos y normativas locales, puede haber ligeras Cerca de un obstáculo que bloquee las diferencias entre las distintas regiones. entradas y salidas de aire Cerca de una vía pública, zonas concurridas o donde el ruido de la unidad pueda molestar a los demás...
- Página 26 Paso 2:Instale la junta de drenaje (solo EN CLIMAS FRÍOS unidad de bomba de calor) En climas fríos, asegúrese de que la manguera Antes de atornillar la unidad exterior en su de drenaje esté lo más vertical posible para lugar, debe instalar la junta de drenaje en la garantizar un rápido drenaje del agua.
- Página 27 Instalación en serie Las relaciones entre H, A y L son las siguientes Alt. L ≤ 1/2H 25 cm o más L ≤ H 1/2 H < L ≤ H 30 cm o más L > H No se puede instalar Anch.
- Página 28 PRECAUCIÓN NO DEFORME EL TUBO AL CORTARLO Colectores de aceite Tenga mucho cuidado de no dañar, abollar Si el aceite vuelve al compresor de la unidad o deformar el tubo mientras lo corta. Esto exterior, esto podría provocar la compresión reducirá...
- Página 29 3. Apriete la tuerca de ensanchamiento lo más Abocardador firmemente posible con la mano. 4. Con una llave inglesa, sujete la tuerca del tubo de la unidad. 5. Mientras agarra firmemente la tuerca, utilice Tubería una llave dinamométrica para apretar la 6.
- Página 30 6. Después de conectar las tuberías de cobre 8. Aísle todas las tuberías, incluidas las válvulas a la unidad interior, envuelva el cable de de la unidad exterior. alimentación, el cable de señal y las tuberías 9. Abra las válvulas de cierre de la unidad con cinta adhesiva.
- Página 31 Interruptor de aire 14. La unidad debe estar conectada a la toma (se compran por separado) de corriente principal. Normalmente, la Cableado de alimentación fuente de alimentación debe tener una de la unidad exterior Cables de conexión para interior y exterior impedancia de 32 ohmios.
- Página 32 6. Vuelva a instalar la tapa de la caja de control Cableado de la unidad exterior eléctrico. Tapa ADVERTENCIA Antes de realizar cualquier trabajo eléctrico o de cableado, desconecte la alimentación del Tornillo sistema. 1. Prepare el cable para la conexión a.
- Página 33 Evacuación de aire 6. Cierre el lado de baja presión del manómetro Preparativos y precauciones y apague la bomba de vacío. El aire y las materias extrañas en el circuito 7. Espere 5 minutos y compruebe que no se ha de refrigerante pueden provocar subidas producido ningún cambio en la presión del anormales de la presión, lo que puede dañar...
- Página 34 Nota sobre la adición de refrigerante Algunos sistemas requieren una carga adicional en función de la longitud de las tuberías. La longitud estándar de las tuberías varía en función de la normativa local. Por ejemplo, en América del Norte, la longitud estándar de las tuberías es de 7,5 m. En otras zonas, la longitud estándar de la tubería es de 5 m.
- Página 35 Prueba de funcionamiento d. Asegúrese de que los indicadores Antes de la ejecución de la prueba del mando a distancia y del panel Debe realizarse una prueba de funcionamiento de visualización de la unidad interior después de que todo el sistema haya sido funcionan correctamente.
- Página 36 El diseño y las especificaciones están sujetos a cambio sin previo aviso para la mejora del producto. Consulte la agencia de ventas o el fabricante para obtener más detalles. Cualquier actualización del manual se cargará en el sitio web del servicio. Verifique la última versión.
