Safe Use Instructions:

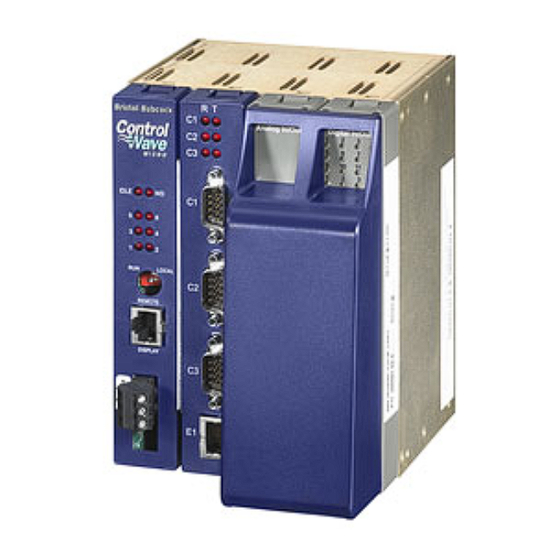

ControlWave
Energy and Transportation Solutions
®
Micro
Safe Use Instructions – ControlWave Micro
UK
Safe Use Instructions
DE
Anleitung zur sicheren Verwendung
FR
Consignes de sécurité
PT
Instruções para uso seguro
SC
安全使用说明
IT
Istruzioni per l'uso sicuro
NL
Instructies voor veilig gebruik
SP
Instrucciones para un uso seguro
Part D301761X012
January 2024
