Resumen de contenidos para IKA C 200
- Página 1 20000008742 C200_012016 Calorímetro C 200 Instrucciones de manejo...
-
Página 3: Tabla De Contenido
Garantía y responsabilidad Transporte, almacenamiento y emplazamiento de instalación Condiciones de transporte y almacenamiento Emplazamiento de instalación Desembalaje Volumen de suministro del C 200 Instalación y puesta en funcionamiento Calorímetro C 200 Instalación Encendido del sistema Elementos de mando y visualización Configuración del sistema... - Página 4 Descripción de las opciones del menú de servicio Limpieza y mantenimiento Filtro de la caldera interna Tubo de llenado Filtro fino Mantenimiento del circuito de agua Recipientes de disgregación Advertencias de limpieza Accesorios y consumibles de IKA ® Accesorios Consumibles Datos técnicos...
-
Página 5: Declaration De Conformidad
Declaration de conformidad KONFORMITÄTSERKLÄRUNG Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2014/35/EU, 2014/68/EU, 2014/30/EU und 2011/65/EU entspricht und mit den folgenden Normen und normative Dokumenten über- einstimmt: EN 61010-1, EN 61010-2 und EN 61326-1. DECLARATION OF CONFIRMITY We declare under our sole responsibility that this product corresponds to the regulations 2014/35/EU, 2014/68/EU, 2014/30/EU and 2011/65/EU and conforms with the standards or standardized documents: N 61010-1, EN 61010-2 and EN 61326-1. -
Página 6: Indicaciones De Seguridad
• El calorímetro C 200 sólo puede utilizarse para que correspondan. Las siguientes sustancias determinar el poder calorífico de sustancias pueden entrañar ciertos peligros:... - Página 7 3. no necesita ninguna formación en cuanto a las ensayo deben utilizarse en cámaras especiales labores de comprobación, (C 2000, C 5000, C 7000, C 200). • Los recipientes de disgregación deben ser so- 4. dispone, en caso necesario, de los dispositivos metidos por los expertos a diversas pruebas de comprobación adecuados,...
-
Página 8: Advertencias Para El Usuario
Las cifras , , etc. se utilizan en los capítulos siguientes para identificar instrucciones que deben realizarse de forma secuencial. 2.2 Garantía y responsabilidad Lea atentamente las siguientes instrucciones de Acaba de adquirir un equipo IKA ® original que uso. -
Página 9: Transporte, Almacenamiento Y Emplazamiento De Instalación
• Si observa desperfectos, rellene de inmediato el registro correspondiente (correo, ferrocarril o em presa de transportes). 3.4 Volumen de suministro del C 200 1 x Aparato básico C 200 1 x Conexión de red 1 x Recipiente de disgregación C 5010... -
Página 10: Instalación Y Puesta En Funcionamiento

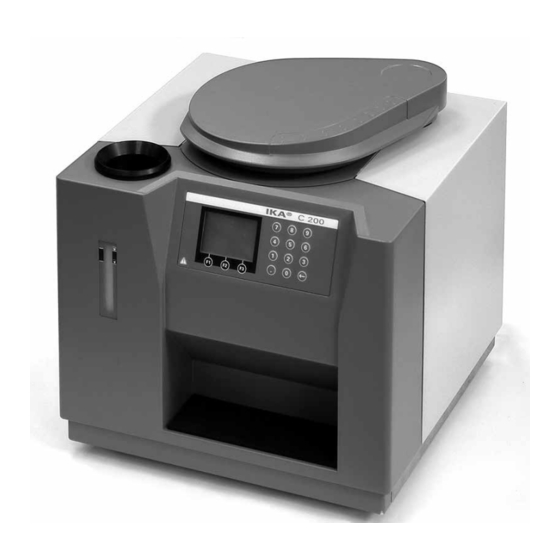

Instalación y puesta en funcionamiento 4.1 Calorímetro C 200 Tapa de la celda de medición Tubo de llenado del depósito Pantalla Teclado Indicador del nivel de llenado 4.2 Instalación Las conexiones de descarga y de los aparatos pe- riféricos se encuentran en la parte posterior del... - Página 11 Conexión de la descarga de agua Vaciado de emergencia de la caldera interna Vaciado del depósito Vaciado de la caldera interna Inserte la manguera de descarga (incluida en el Si utiliza un termostato para llenar el depósito, CONSEJO volumen de suministro) en el acoplamiento de in- también puede suspender la manguera de de-...
-
Página 12: Encendido Del Sistema
Tecla de borrado: sirve para borrar el último 4.3 Encendido del sistema carácter introducido. Encienda el calorímetro con el interruptor de en- cendido y apagado (parte posterior del apara- Elementos de visualización en el menú: to). Al hacerlo, se pasa al modo de espera. Si se pulsa la tecla MENU (F3), la pantalla mues- tra un menú... -
Página 13: Configuración Del Sistema
Ajuste de la fecha Encabezado de menú: muestra el nombre del submenú y la línea de menú seleccionada del total existente (por ejemplo, 2/5: el usuario se encuentre en la se- gunda de cinco líneas). Existen 3 líneas de menú distintas , y : ... -
Página 14: Configuración Del Sistema
MENU (F3) ARRIBA/ABAJO (F2) hasta "General" OK (F1) ARRIBA/ABAJO (F2) hasta "Referencia" Introducción del valor calorífico bruto en el for- mato xxxxx (opción predeterminada: 26457) OK (F1) ATRAS (F3) MENU (F3) Valores de calibración ARRIBA/ABAJO (F2) bis "General" Después de la calibración del aparato, es preciso ... -
Página 15: Primer Llenado Del Calorímetro
Control de tiempo MENU (F3) El calorímetro C 200 realiza la medición au- ARRIBA/ABAJO F2) hasta "Unidad" tomáticamente según una trama temporal fija y, OK (F1) después, calcula el resultado provisional. El tiem- ARRIBA/ABAJO (F2) seleccionar unidad po de medición está... -
Página 16: Desconexión Del Sistema
4.8 Desconexión del sistema gregación Modo de espera El C 200 incorpora un sistema de llenado de oxí- Para desconectar el calorímetro, el aparato debe geno para el recipiente de disgregación. Para re- mostrar la pantalla de inicio. Pulse la tecla APA- alizar el llenado debe utiliza la estación de oxí-... -
Página 17: Mediciones Calorimétricas
Mediciones calorimétricas No obstante, con frecuencia no sólo surgen los 5.1 Determinación del valor calorífico bruto productos de combustión de los que proceden las normas. En tales casos, es preciso realizar aná- En un calorímetro se producen combustiones lisis en la muestra de combustible y en los pro- en circunstancias concretas. -
Página 18: Advertencias Sobre La Muestra
Estas no se tienen en algodón) deben quemarse por completo. Si que- cuenta al realizar el cálculo en el C 200. Utilice a dan restos sin quemar, es preciso repetir el ensayo. tal fin el software CalWin de IKA ®... -
Página 19: Calibrar
En este caso el sistema debe calibrarse en 5.4 Calibrar cada uno de los modos de trabajo utilizados. Antes de poder realizar mediciones precisas con el calorímetro es preciso calibrar el aparato. Esto Si un calorímetro se utiliza con varios recipien- se consigue quemando tabletas de ácido benzoi- tes de disgregación, hay que calcular la capa- co certificado (véase Accesorios) con un valor ca-... -
Página 20: Preparación Del Recipiente De Disgregación
6.2 Preparación del recipiente de disgregación El recipiente de disgregación se prepara con los pasos siguientes: Tapa Tuerca de racor Fibra de algodón Afloje la tuerca de racor y quite la tapa con ayuda del asa. ... -
Página 21: Preparación De La Medición
Al seleccionar MEDICIÓN (F2) se abre el Coloque el recipiente de disgregación en la menú "Preparar medición". caldera interna del calorímetro C 200. El recipi- ente de disgregación debe colocarse entre los 3 pernos de alojamiento. En el cuadro inferior, utilice el teclado para in- troducir la pesada que ha anotado, con una pre- cisión de 0,0001 g. -
Página 22: Realización De La Medición
QExt2 Valor de corrección para la energía térmica pro- cedente de adyuvantes de combustión adiciona- les (por ejemplo, crisol desechable). El valor pre- determinado es 0. TESTNUM En cada medición, el software asigna automáti- camente un número con el formato aammddnn, en donde en aa se cifra el año, en mm, el mes, en dd, el día y en nn, un número consecutivo. -
Página 23: Limpieza Del Recipiente De Disgregación
a) Continuación se desarrolla totalmente au- tomática el proceso de medición relativo a los procedimientos de medición automáticos (iso- peribólico, dinámico y controlado en el tiempo; véase capítulo 4.6). Tras finalizar el proceso de medición aparece el resultado. Una vez terminada la medición, abra la tapa, de modo que la tapa se vacíe automáticamente. -
Página 24: Averías En El Proceso De Medición
7.2 “Reinicio“). Si no consigue el resultado espe- minado (0,05 K) para el aumento de la tempe- rado, apague el aparato y vuelva a encenderlo. Si ratura. aún así esto no funciona, póngase en contacto con el servicio de IKA ®... - Página 25 Si no hay ningún flujo póngase en contacto con el servicio técnico de IKA ® Acción del usuario: Abra la tapa para interrumpir el ensayo y compro- Razón:...
-
Página 26: Menú De Servicio
Meldung: Menú de servicio Füllzeit überschritten 7.1 Manejo Tenga en cuenta que todas las acciones que inicie deben finalizar. Este menú permite controlar y comprobar direc- tamente diversas acciones y estados del caloríme- Excepción: tros, sin realizar ninguna medición. Además, hay La acción "Zuendung“... -
Página 27: Limpieza Y Mantenimiento
Bomba Reset Este elemento de menú enciende la bomba. La Este elemento de menú permite restablecer la caldera externa se rellena y se aclara (véase tam- configuración predeterminada. bién el capítulo 4.7) Reinit Condición previa: Este elemento de menú permite reiniciar el con- Asegúrese de que haya agua en el depósito. -
Página 28: Mantenimiento Del Circuito De Agua
8.6 Advertencias de limpieza enroscar a mano la tapa. Limpie los aparatos IKA ® únicamente con los de- tergentes autorizados por IKA ®... -
Página 29: Accesorios Y Consumibles De Ika
- el número de fabricación que aparece en la pla- con detergentes para acero inoxidable conven- ca de características cionales, aunque no pueden contener agentes - la designación del repuesto (en www.ika.com abrasivos. encontrará las imágenes y la lista de piezas de - Le recomendamos que lleve guantes protecto- repuesto) res para las operaciones de limpieza. -
Página 30: Datos Técnicos
Datos técnicos Bloque de alimentación de sobremesa (externo): Tensión de medición 100 - 240 V AC Frecuencia de medición 50 / 60 Potencia de consumo máx. Calorímetro: Tensión de medición 24 V DC 5A Potencia de consumo máx. Fusibles del dispositivo (internos) 1x 2,5 AT Duración de conexión permisible Servicio continuo... - Página 32 - Werke GmbH & Co.KG ® Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com 3548803a...
