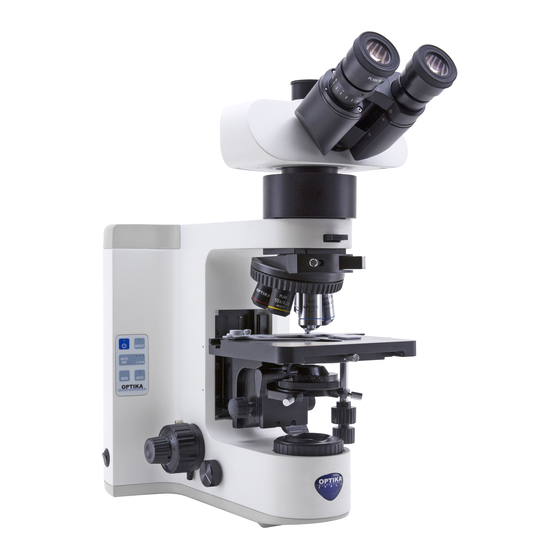

Optika Italy B-1000 Serie Manual De Instrucciones
Ocultar thumbs
Ver también para B-1000 Serie:
- Manual de instrucciones (234 páginas) ,
- Manual del usuario (15 páginas) ,
- Manual de instrucciones (100 páginas)
Manuales relacionados para Optika Italy B-1000 Serie
Resumen de contenidos para Optika Italy B-1000 Serie
- Página 1 Serie B-1000 MANUAL DE INSTRUCCIONES Modelos B-1000Ti-2 B-1000Ti-3 B-1000Ti-5 B-1000Ti-10 Versión: Publicado: 16, 02, 2015...
- Página 2 Descripción A continuación le mostramos el proceso de montaje para los multi-cabezales de la serie B-1000Ti-2; B- 1000-Ti-3; B-1000Ti-5 y B-1000Ti-10. Las secuencias de montaje es idéntica para todos los sistemas. El microscopio es un instrumento científico de precisión diseñado para una larga y duradera vida con un mantenimiento mínimo.
- Página 3 Comenzar a colocar los tubos de conexión en ambos lados del módulo divisor. Enrosque firme- mente el anillo negro. (fig. 3-4) • Cada conexión está identificada por una letra en ambos lados o terminales. Asegúrese que las letras se correspondan para un correcto ensamblaje del microscopio. Fig.
- Página 4 Ajuste la altura del soporte del multi-cabezal. Af- loje el tornillo, tipo perilla, de fijación de la base (1), desenroscar la base (2) con el fin de llegar a la altura deseada, a continuación, volver a girar el tornillo para fijar la altura deseada. (Figura 7) Asegúrese de que cada tubo de extensión esta perfectamente en horizontal.
- Página 5 2.12 Repita la misma operación para el resto de cabezales, tubos y soportes. Fig. 11 2.13 ((solo para B-1000Ti-10) monte el segundo módulo divisor sobre la parte que contiene el puntero, luego fíje el tubo de extensión giran- do el aro de color negro (siempre siguiéndo las letras correspondientes) Figuras 11 y 12.
- Página 6 2.15 Inserte el tubo trinocular al cabezal del microscopio principal (figura 14) Fig. 14 2.16 Una vez el equipo está completamente ensamblado, el modelo B-1000Ti-5 se verá así: Fig. 15 Página 12...
