SEÇÃO 3
Permita ao menos 3m (10 pés) de distância
entre a peça de trabalho e a fonte.
Peça a ser cortada
ATERRAMENTO
ACESSO ÀS CONEXÕES DE INTERFACE DO CNC.
(Consulte detalhe "A")
PT-32EH
LINHA DE ALIMENTAÇÃO COM FUSÍVEL
E INTERRUPTOR (Consulte a tabela 2.1 e
ADVERTÊNCIA em relação ao aterramento
do chassi na seção 3.5)
Fonte de ar pré-filtrada e
seca. (Responsabilidade
do cliente)(máximo 90 a
150 psig)

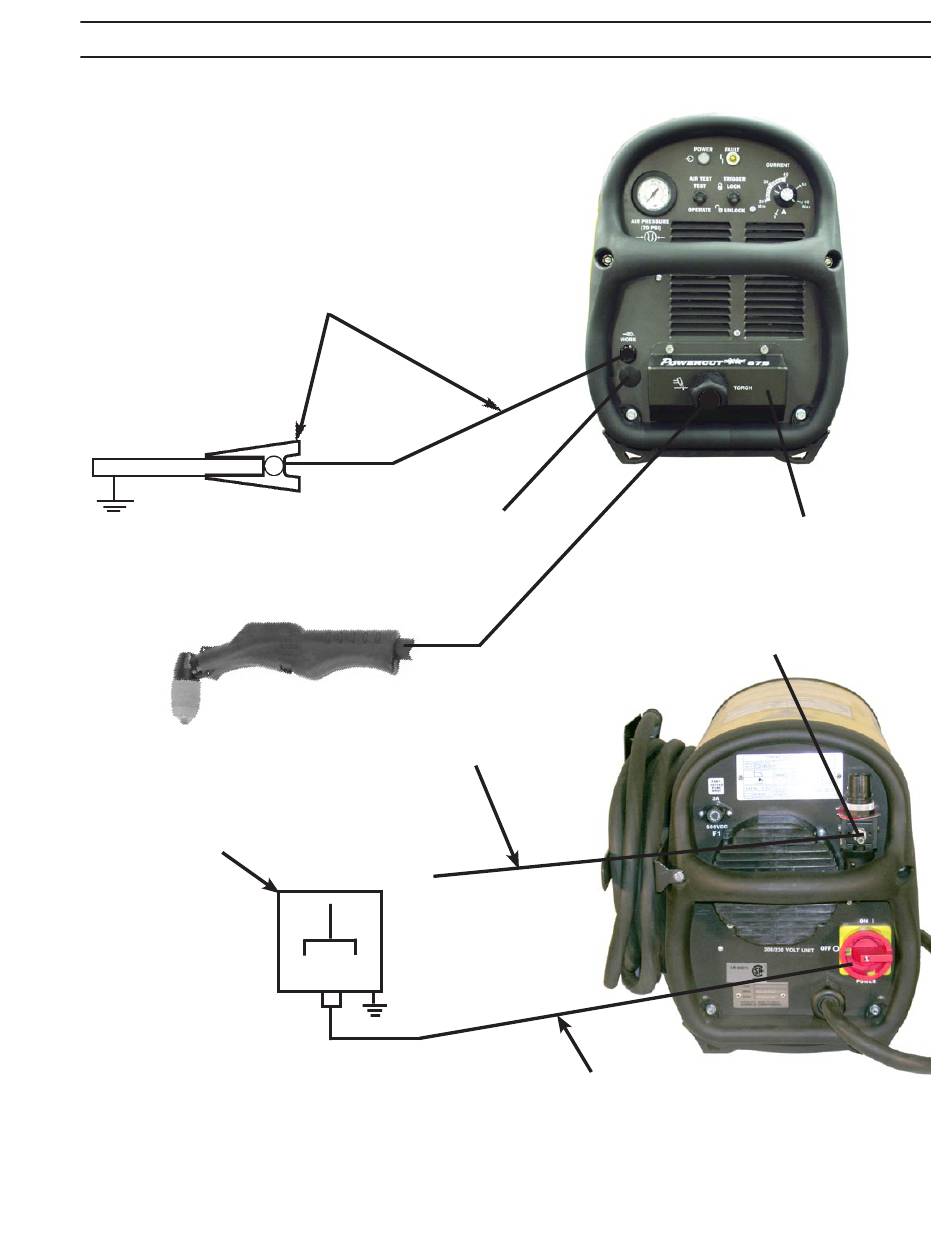

Figura 3-1. Diagrama de conexões da PowerCut-875
Utilize um adaptador 45° 1/4" NPTF x 1/4" NPTM para
conectar a mangueira da fonte de ar ao regulador. Este
adaptador facilitará a conexão do ar à maquina.
CABO DE ALIMENTAÇÃO
(Consulte tabela 3.1)
97
INSTALAÇÃO
PORTA DE ACESSO ÀS
CONEXÕES DA TOCHA
