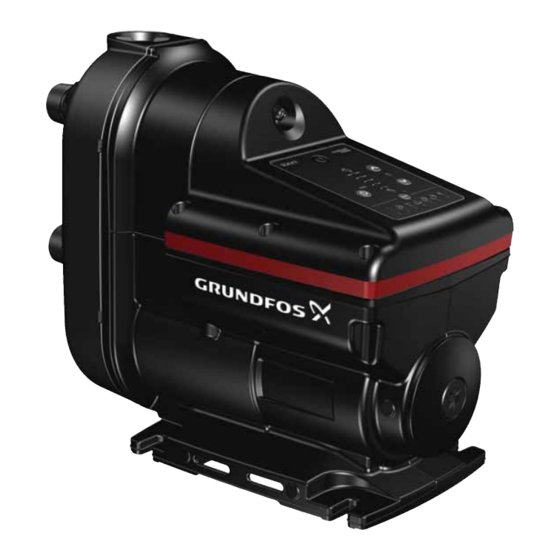

INSTRUCCIONES GRUNDFOS
SCALA
Instrucciones de instalación y operación

Publicidad

Tabla de contenido
loading

Manuales relacionados para Grundfos SCALA

Resumen de contenidos para Grundfos SCALA

  • Página 1 INSTRUCCIONES GRUNDFOS SCALA Instrucciones de instalación y operación...

  • Página 2: Tabla De Contenido

    Estas instrucciones de instalación y operación describen las Antes de proceder con la instalación, lea este docu- bombas de suministro doméstico de agua SCALA de Grundfos. mento y la guía rápida. Tanto la instalación como el Las secciones 1-4 proporcionan la información necesaria para...

  • Página 3: Recepción Del Producto

    Consulte la sección 6.4.1 Placa de características. 2.2 Contenido del paquete La caja contiene los siguientes artículos: • 1 bomba SCALA de Grundfos; • 1 guía rápida; • 1 folleto de instrucciones de seguridad. Plataforma horizontal Fig.

  • Página 4: Cómo Reducir El Ruido Generado Por La Instalación

    3.4.2 Cómo reducir el ruido generado por la instalación 3.5.2 Succión desde un pozo Las vibraciones generadas por la bomba pueden transferirse a la estructura y dar lugar a ruidos en el espectro comprendido entre 20 y 1000 Hz (conocido como "espectro de baja frecuencia"). Una instalación correcta que incluya una base reductora de vibra- ciones, mangueras flexibles y soportes para sujetar las tuberías rígidas puede reducir el ruido experimentado hasta en un 50 %.

  • Página 5: Longitud De La Tubería De Succión

    3.6 Longitud de la tubería de succión 3.7.2 Conexiones sin enchufe El esquema siguiente muestra las posibles longitudes del tramo Advertencia horizontal de la tubería, dependiendo de la longitud del tramo Las conexiones eléctricas deben ser realizadas por vertical de la misma. un electricista autorizado según las normativas loca- Esta información debe emplearse sólo como guía.

  • Página 6: Rodaje Del Cierre Mecánico

    5. Almacenamiento y manipulación del producto 5.1 Manipulación Precaución No deje caer la bomba; podría romperse. Fig. 11 Bomba SCALA de Grundfos 5.2 Almacenamiento Pos. Descripción Si es necesario almacenar la bomba durante un determinado Válvula de aire del tanque de presión integrado período de tiempo, drénela y guárdela en un lugar seco.

  • Página 7: Identificación

    6.4 Identificación 6.4.2 Nomenclatura 6.4.1 Placa de características SCALA2 3 -45 A Gama SCALA1 Economy SCALA2 Comfort DK-8850 Bjerringbro, Denmark SCALA2 3-45 AKCHDE Caudal nominal Model A P/N 99999999 200-240V 50/60Hz P/C 1519 Made in Serbia Altura máxima 45 m 45: [m] 16 m 27 m...

  • Página 8: Funciones De Control

    Consulte la sección 8.3.2 Restablecimiento automático. Si desea obtener más información acerca del estado del sistema, consulte la sección 12.1 Estados del indicador Grundfos Eye. Fig. 14 Indicación de la presión de salida en una bomba SCALA2...

  • Página 9: Uso Del Control

    8. Uso del control 8.3.2 Restablecimiento automático De forma predeterminada, la función de restablecimiento auto- 8.1 Ajuste de la presión de salida mático se encuentra activada. Ajuste la presión de salida pulsando los botones Activado: Esta función permite a la bomba comprobar automáticamente si 8.2 Bloqueo y desbloqueo del panel de control se han normalizado las condiciones de operación.

  • Página 10: Arranque Del Producto Tras Un Apagado O Un Período De Inactividad

    Ello permite desbloquear el eje de la bomba si se encuentra agarrotado como resultado de un período de inactividad. Fig. 19 Bomba SCALA Siga los pasos descritos a continuación para desmontar la válvula de retención de entrada: 1.

  • Página 11: Información Técnica Para El Cliente

    10.2 Información técnica para el cliente Si desea obtener más información acerca de la inspección de las piezas, visite Grundfos Product Center en www.product-selec- tion.grundfos.com. 10.3 Kits de servicio Si desea obtener información acerca de los kits de servicio, visite Grundfos Product Center en www.grundfos.com.

  • Página 12: Tabla De Búsqueda De Fallas

    Póngase en contacto con el departamento de asistencia téc- nica de Grundfos si el problema no desaparece. e) Marcha en seco. Compruebe la fuente de agua y Sí cebe la bomba.
  • Página 13 Falla Causa Solución 3. El desempeño de a) La presión de entrada de la bomba es Compruebe las condiciones de la bomba es insufi- demasiado baja. entrada de la bomba. ciente. b) La bomba no posee potencia suficiente. Sustituya la bomba por otra de mayor potencia.

  • Página 14: Datos Técnicos

    Los siguientes valores de eliminación son válidos para todas las ver- Temperatura ambiente máxima: siones de las bombas SCALA de Grundfos: 1 x 208-230 V, 60 Hz: 45 °C (113 °F) •...
  • Página 15 Unit 1, Ground floor Telefax: +64-9-415 3250 Turkey «Порт» Siu Wai Industrial Centre GRUNDFOS POMPA San. ve Tic. Ltd. Sti. Тел.: +7 (375 17) 286 39 72/73 29-33 Wing Hong Street & Norway Gebze Organize Sanayi Bölgesi Факс: +7 (375 17) 286 39 71...
  • Página 16 98880508 0916 ECM: 1188253 www.grundfos.com...
