5.7 Fijación del quemador a la caldera
Preparar un sistema de elevación adecuado del
quemador.

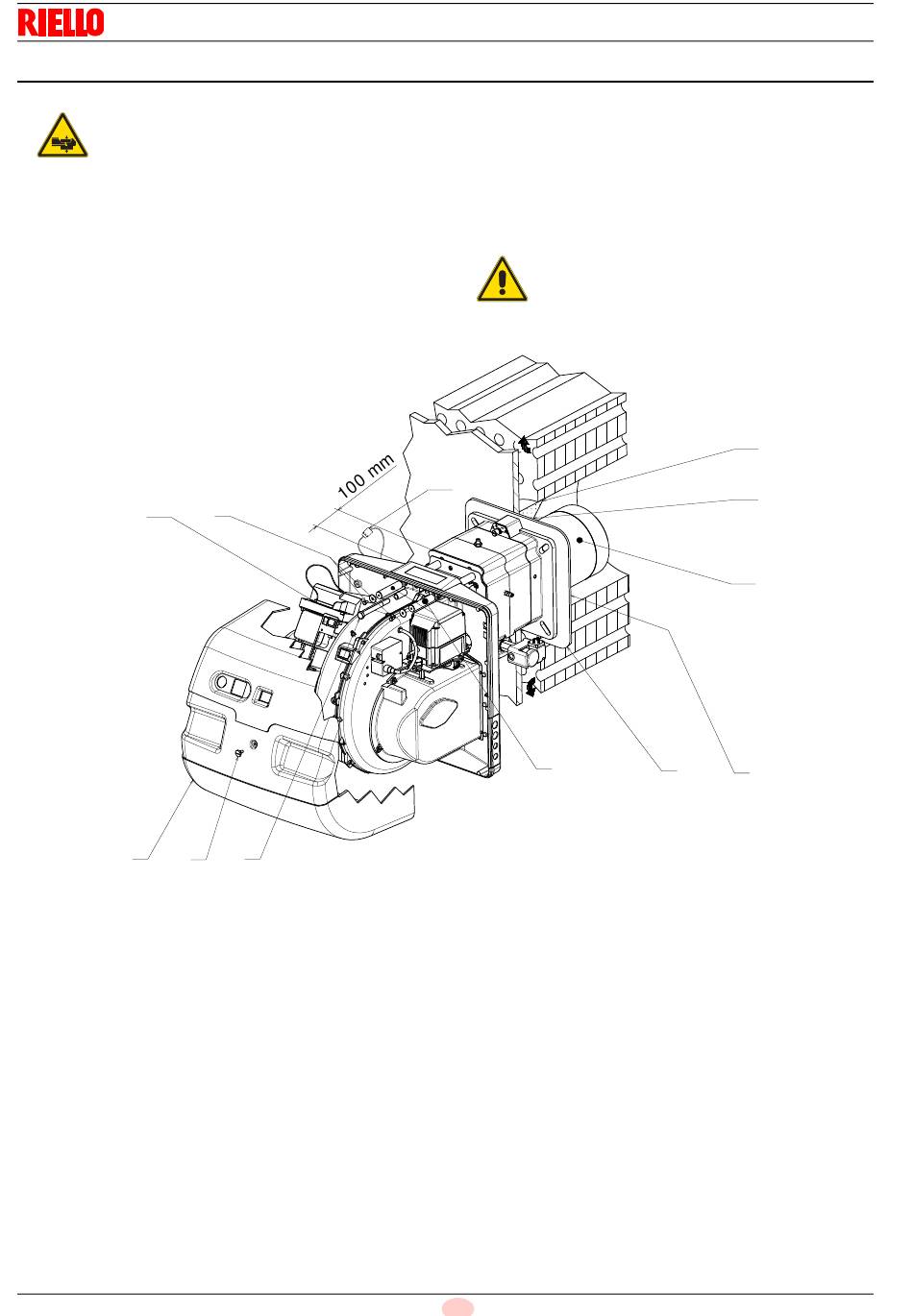

Separar el cabezal de combustión del resto del quemador, como
en la Fig. 17; proceder de la siguiente manera:
 aflojar el tornillo 3) y sacar la tapa 1);
 desenroscar los tornillos 2) de las dos guías 5);
 desconectar el conector macho 14) y desenroscar el anillo
pasacable 15);
 quitar el tornillo 4);
 llevar hacia atrás el quemador en las guías 5) aproximada-
mente 100 mm;
14
1
20068449
2
4
3
Instalación
 desconectar los cables de la sonda y del electrodo y a conti-
nuación extraer por completo el quemador de las guías,
después de haber sacado el pasador de la guía 5).
 Fijar la brida 9) a la placa de la caldera, intercalando la junta
aislante 8) suministrada en dotación.
 Utilizar los 4 tornillos suministrados, con un par de torsión
de 35-40 Nm, después de proteger la rosca con productos
antigripado.
La junta quemador-caldera debe ser hermética;
después del arranque controlar que no haya es-
capes de humos hacia el ambiente exterior.
ATENCIÓN
13
15
13
5
D8044
24 E
12
11
10
9
8
Fig. 17
